Elograph E330

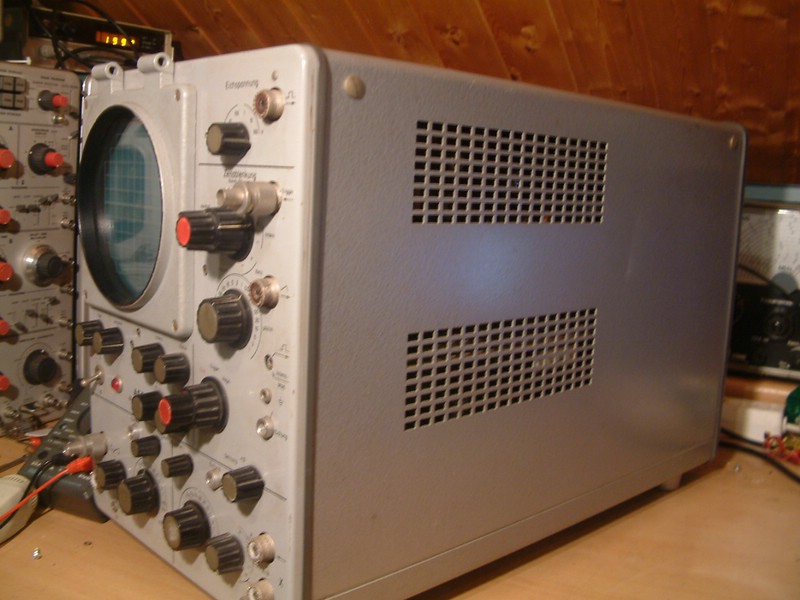

dieser schöne schwere AEG sieht so garnicht nach AEG aus,

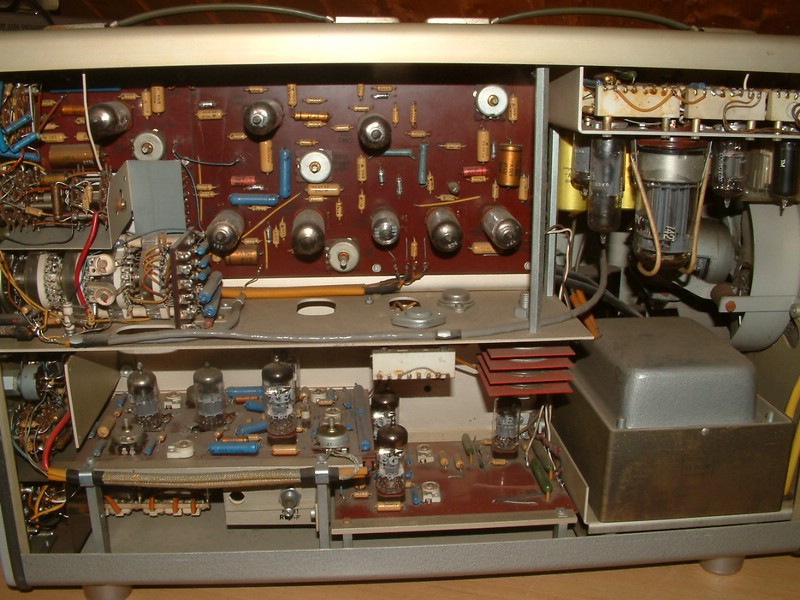

kein Durcheinander in der Verdrahtung, auch nicht "zusammengeschustert" so wie die kleinen Brüder ....
Eher wie eine recht gute Kopie eines Classic Tek, man beachte die Details.
E330 geht bis 500kHz, ist also ein NF-Spezialist. Er hat zwei gleiche Vertikalverstärker, der zweite kann auch als X Eingang arbeiten,
so ist er auch ein vollwertiges X-Y Scope. Beide haben Differentialeingänge mit hoher Empfindlichkeit.

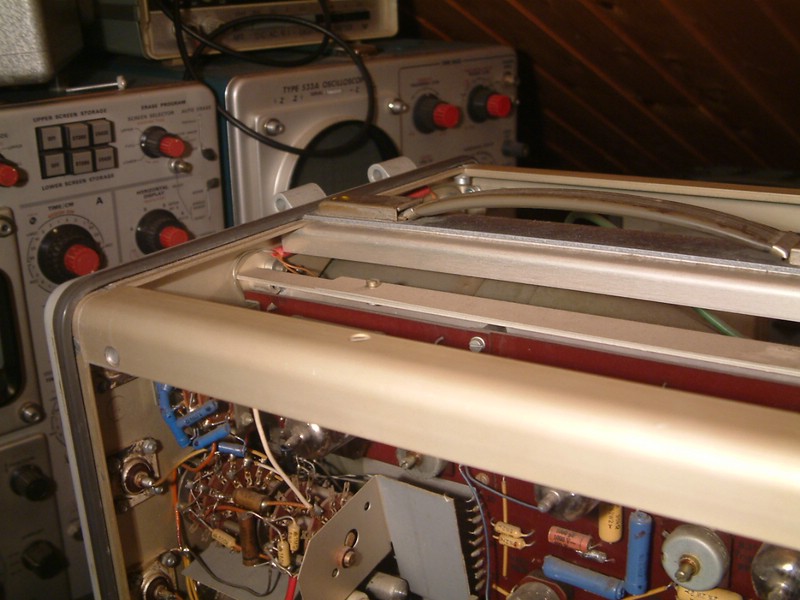

Das Bezel ist offensichtlich verdreht, Scharniere für die Kamera sind üblicherweise links.

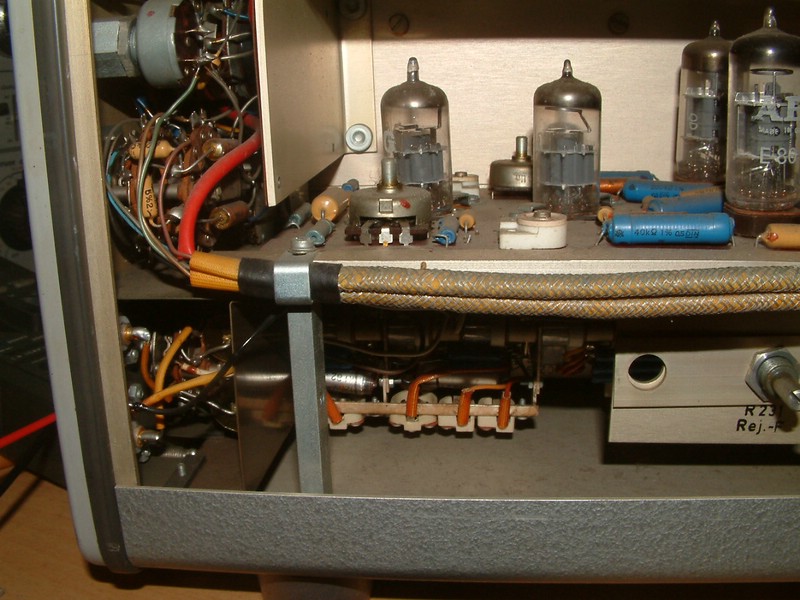

Die Eingangsröhren haben in Gummi weich gelagerte Fassungen, ein Schutz vor Mikrofonie.
Hydra-Elkos sind bekannt, sie schreien danach erneuert zu werden !

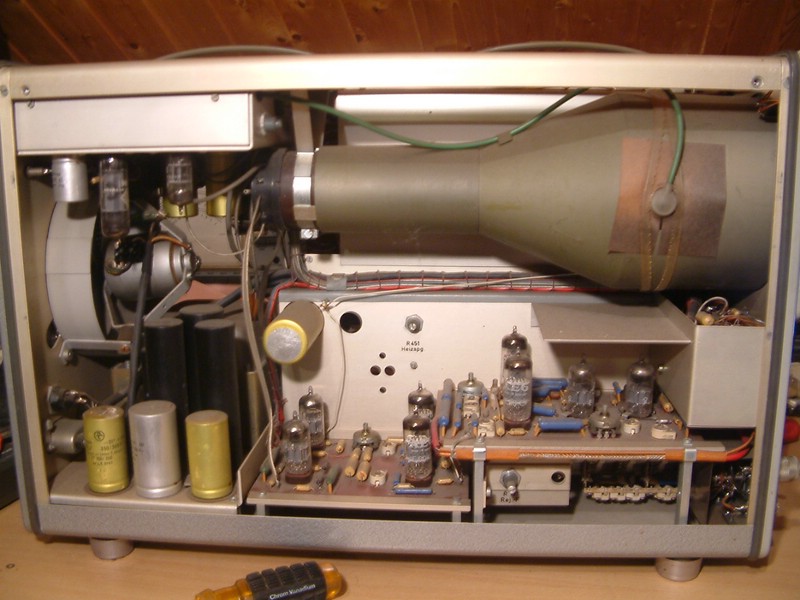

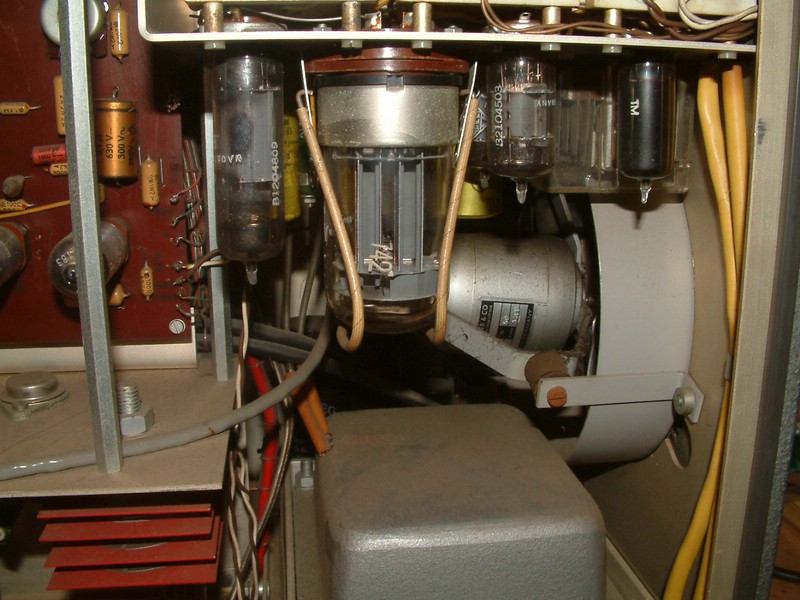

Netzteil oben. Die gute 6080 ist auch dabei, sogar mit AEG-Stempelung
Ich bin mir ziemlich sicher daß die AEG-Röhren alle von Telefunken sind.

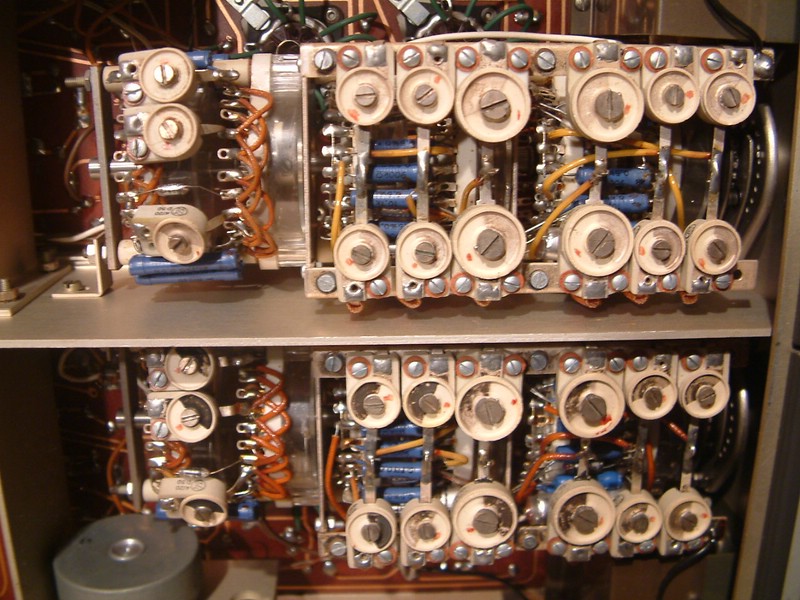

Die Drehschalter sind eine Klasse für sich, besser als in vielen Tek.
Weißes Keramik, mit Silberkontakten.
wenns nicht ein AEG wäre ...
Matt hat ihn sich mal angeschaut, seitdem läuft er :-)
