Aufräumen 2.

[wolfgang]

Bei im Flohmarkt beschriebener Aufräumaktion fand ich 2 "Problembären"
1. Luftdrucksensor KP100A
hat jemand das DaBla dafür und kann mir einen Scan senden? ich finde für die Bauteile keine technischen Angaben mehr.

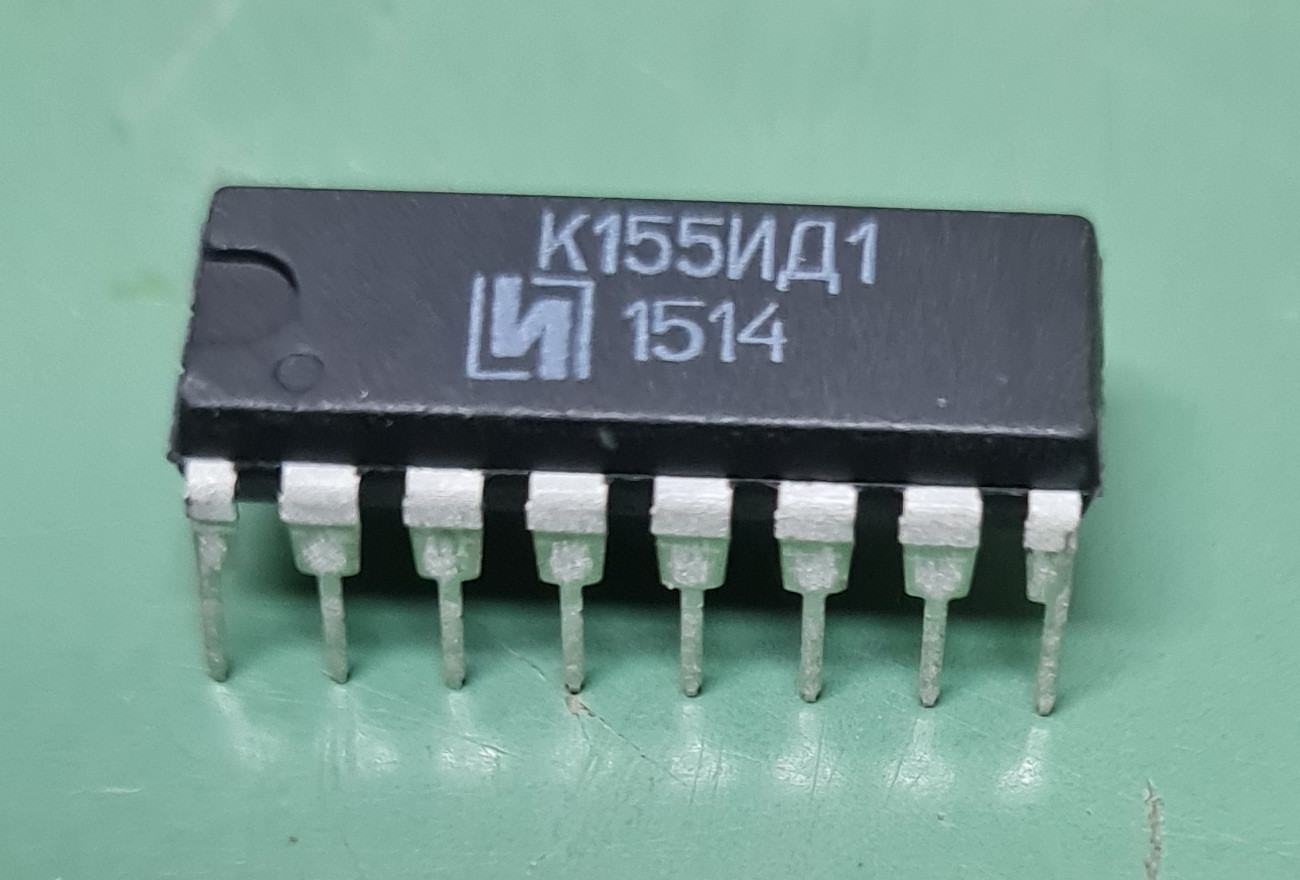

2. folgendes russisches TTL-IC.
Ich vermute, ich hatte es mal als NIXIE-Treiber gekauft, hatte die 74LS-Entsprechung aber nicht notiert. Kann mir jemand die74 xx Entsprechung senden?


Ich fand die Referenzliste https://www-user.tu-chemnitz.de/~heha/b ... albleiter/, fand aber keinen passenden Eintrag.

Vielen Dank

[tom]

74141.pdf

(115.15 KiB) 640-mal heruntergeladen

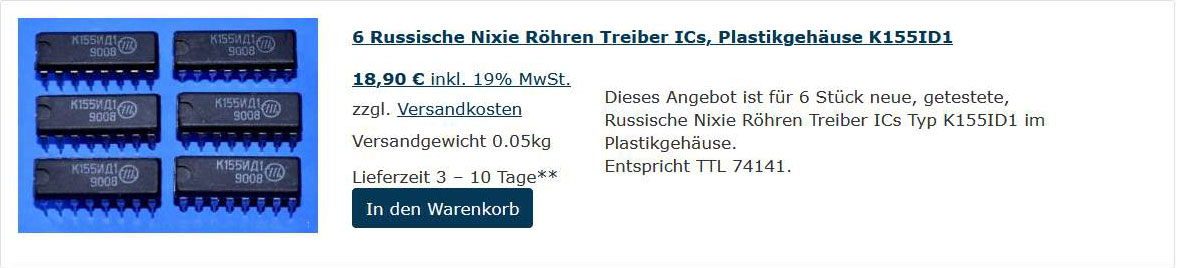

K 155 ID 1 = SN74141N SN74141J 74141 NIXIE - Treiber

M.f.G.
tom

[Obelix2007]

Hallo Wolfgang,

... die Entsprechende Bezeichnung wäre 74141.


Zum KP100 habe ich ein Datenblatt von infineon.

1-KP100_datasheet_may_2003.pdf

(79.43 KiB) 640-mal heruntergeladen

[Martin]

für das TTL 7441 gilt das gleiche,
bis auf den kleinen Unterschied:

74141 geben wenn man ihnen fälschlicherweise A - F schickt, NICHTS aus,
7441 machen da irgendwas.
Was die Russen da machen weis ich nicht.

Angesteuert mit dem üblichen 7490 ( oder 74190 wenns vorwärts/rückwärts sein darf) , sind alle drei identisch.

lG Martin

[Obelix2007]

... Datenblätter und Erläuterungen zu 74141 und 7441:

http://www.tube-tester.com/sites/nixie/ ... 41-NDT.htm

[wolfgang]

Vielen Dank,
Die Handbücher zu TI habe ich, ich hatte nur nicht korrekt gefunden, wie die kyrillischen Typbezeichnungen zu übersetzen sind. Also der 74141. Wird also als solcher eingeboxt.

Zum KP100A, danke Horst, aber dieser KP100 ist eine Generation jünger mit Digitalausgang. Der, den ich meine ist ca 10 Jahre älter mit Analogausgang. Darüber habe ich nichts gefunden. Der Hersteller muß wohl noch Siemens sein. Da habe ich eine Lücke in den Datenbüchern.

Gruß

[wolfgang]

Nachtrag,
Zu den unter Flohmarkt angebotenen IC TMS3401LC und TMS3405LC habe ich absolut nicht gefunden. TMS und Aufdruck = Texas Instruments. Runde Metallbauform = möglicherweise Analog. Ich hatte vor jahrzehnten mal eine "Bibel" von TI, ca 100mm dick mit allem, analog und digital. Ist leider bei einem der Umzüge abhanden gekommen.
Hat jemand von Euch Hinweise darauf?

Gruß
Wolfgang

[ProgBernie]

Hallo Wolfgang,

TMS3401LC ist ein "schnelles" Schieberegister in MOS-Technologie. Schnell meint hier 6MHz...

Referenz:
S. 81 "Integrierte Schaltungen in Digitalen Systemen: Band 2: Speicher, Rechenschaltungen und Verdrahtungsprobleme", Arvind Shah, Springer Basel, 1977 ISBN 978-3-0348-5743-7
gefunden über Google Books

[wolfgang]

Danke Bernd,
also "Steinzeit" Digital. .

Gruß

[Peter7000]

MOS ist doch eh schon mittlere Bronzezeit. Steinzeit = diskret, Kupfersteinzeit = RTL, DTL, LSL und Konsorten, dann die frühe Bronzezeit mit TTL.
Ab HCMOS ist Eisenzeit
