Nixies ohne Ende

Beitrag von ARCHIV » 09 Dez 2018, 12:25

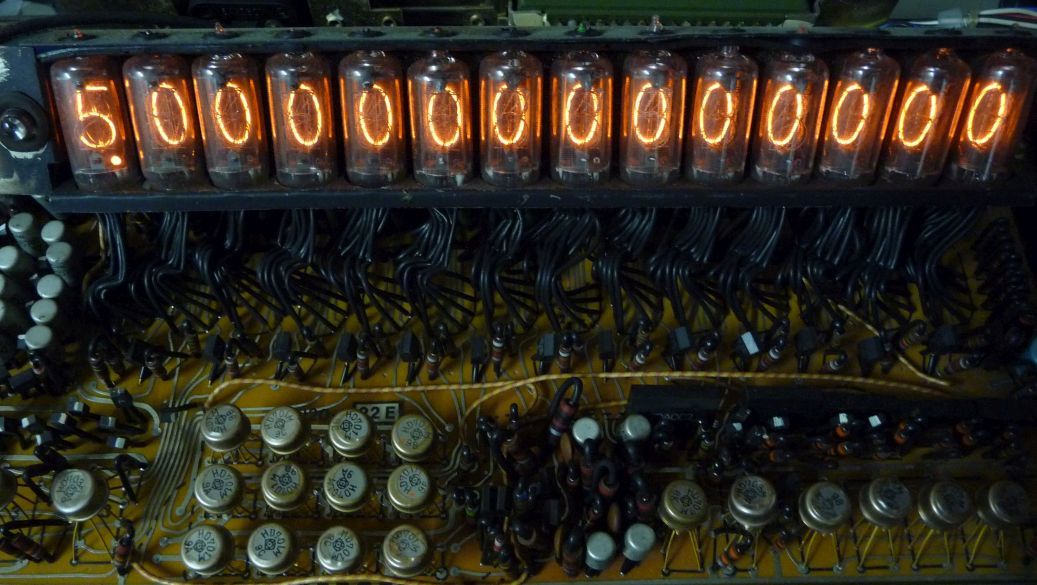

Stoerpeak hat geschrieben: Hier mal eine hochgenaue 5V Referenz :-)
oder doch nicht:

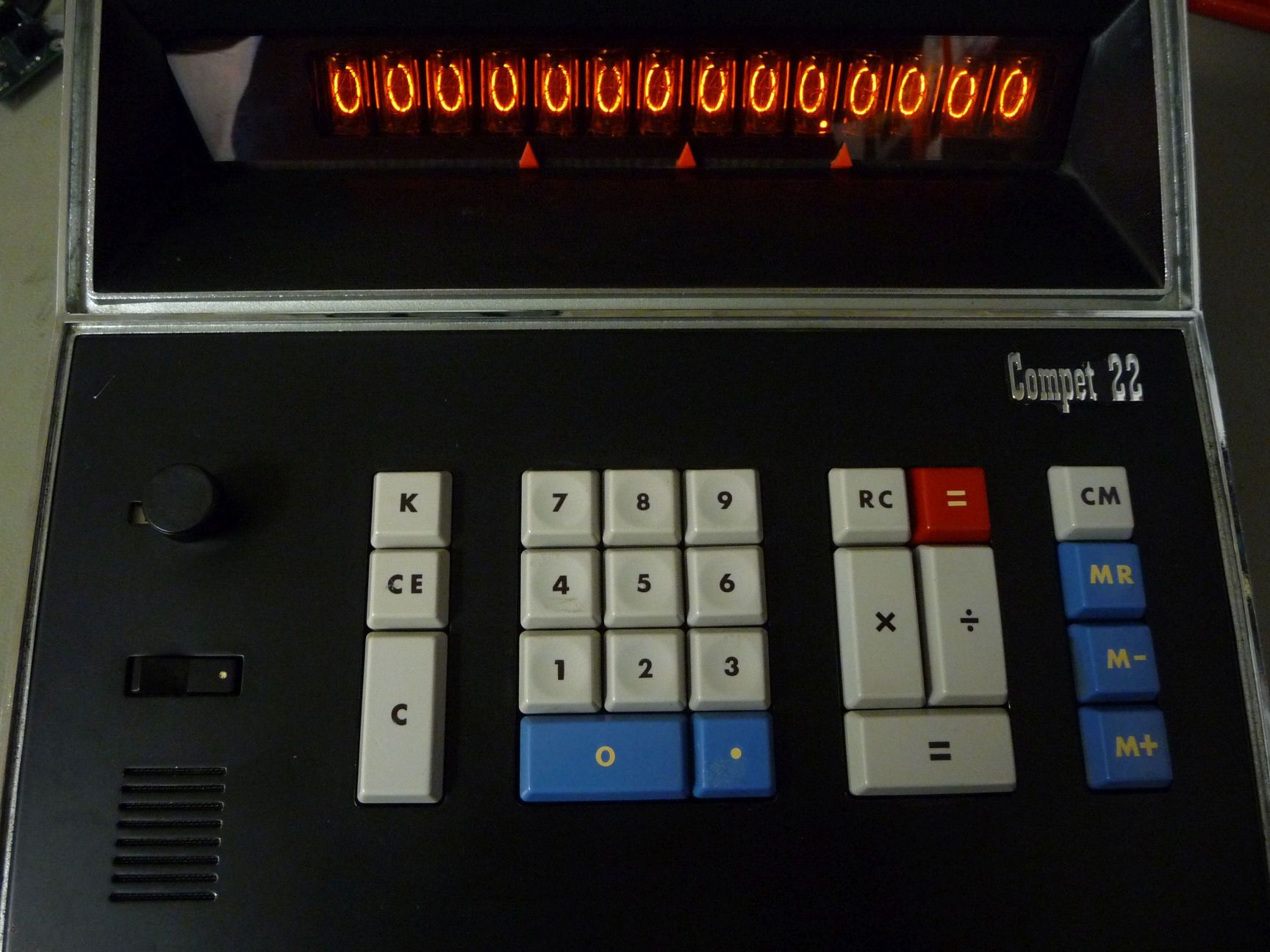

Nein, es handelt sich hierbei um einen Tischrechner vom Ende der 60er Jahre. Ein Sharp Compet22:
zum Ausschlachten natürlich viel zu schade.
Gruß Stoerpeak
ARCHIV ist ein interner Ersteller für Kopien aus dem alten Forum.

ARCHIV
Beiträge: 308
Registriert: 09 Dez 2018, 08:31

Re: Nixies ohne Ende

Beitrag von ARCHIV » 09 Dez 2018, 12:26

ProgBernie hat geschrieben: Sehr schön!
Bei den 5V hättest Du die letzte Stelle 1 machen sollen mit Verweis auf notwendigen Abgleich :-)

Bernd
ARCHIV ist ein interner Ersteller für Kopien aus dem alten Forum.

ARCHIV
Beiträge: 308
Registriert: 09 Dez 2018, 08:31

Re: Nixies ohne Ende

Beitrag von ARCHIV » 09 Dez 2018, 12:28

Stoerpeak hat geschrieben: Hergestellt wurde der Rechner seit dem Ende der 60er Jahre von der Fa. Hayakawa Electric Co. Ltd. die 1970 in Sharp umbenannt wurde.
Dieser hier dürfte von 1973 stammen.

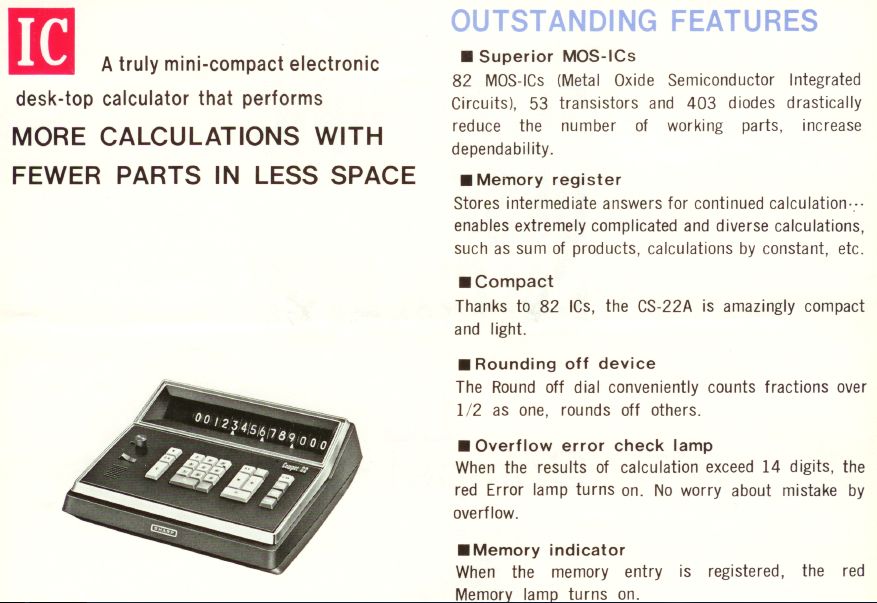

Interessant ist die Beschreibung.

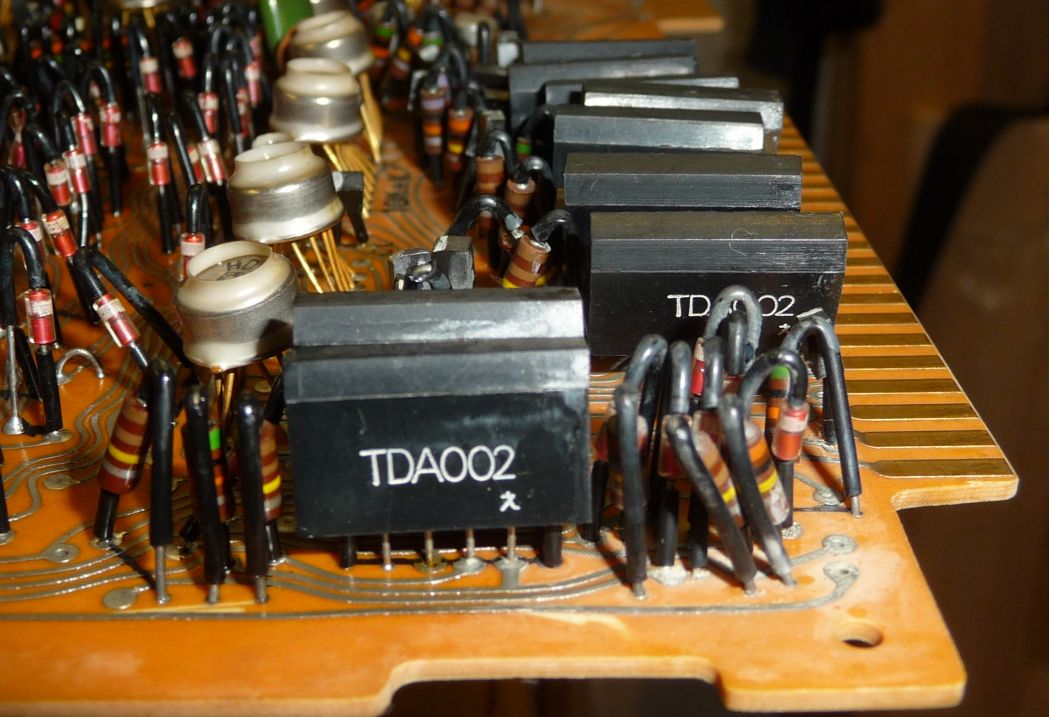

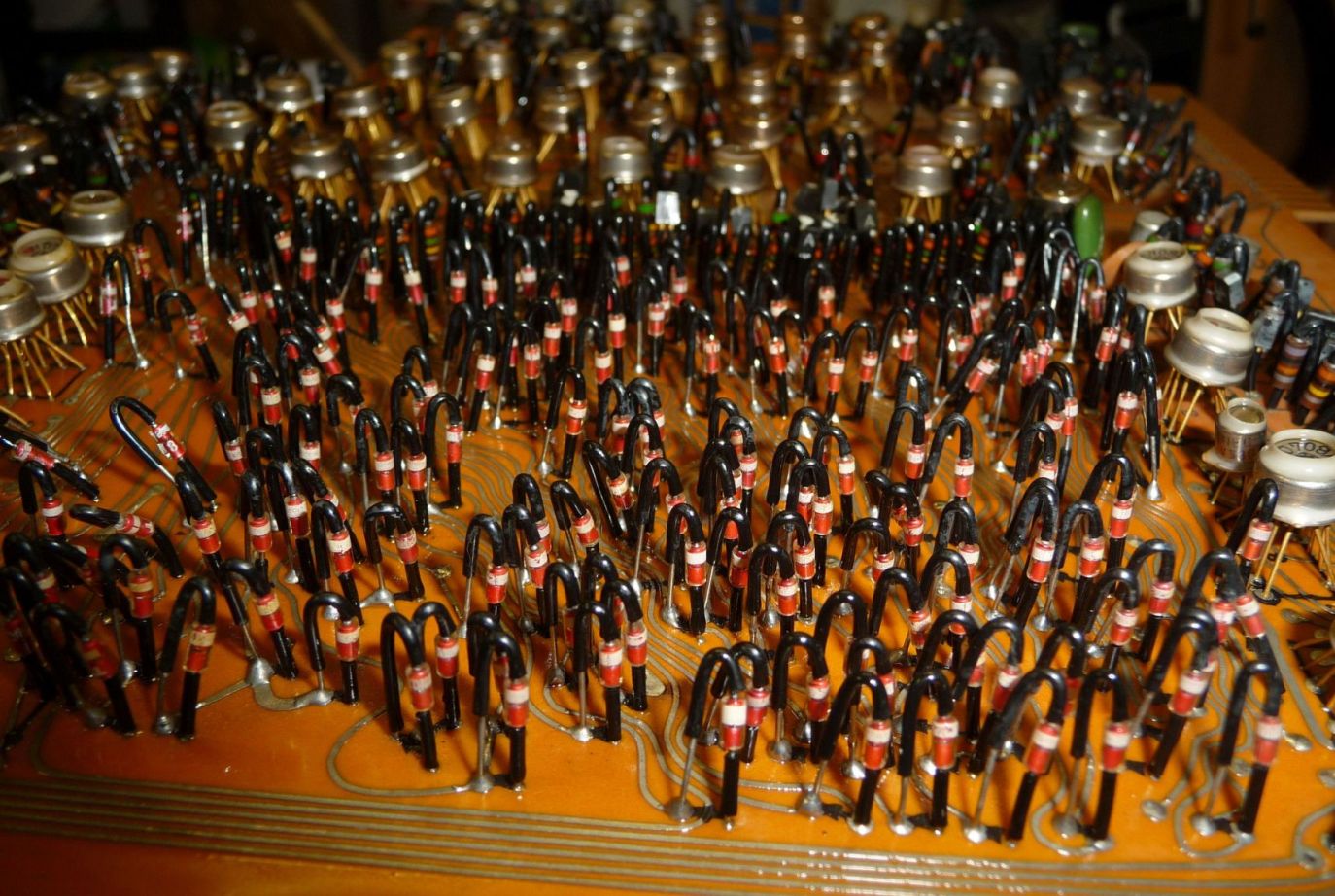

Rechts oben steht z.B. dass durch die Verwendung von 82 ICs, 53 Transistoren und 403 Dioden
die Anzahl an Bauteilen drastisch reduziert wurde.
Bauteile 2.jpg
Bauteile 2.jpg (117.18 KiB) 983 mal betrachtet
Gruß Stoerpeak
ARCHIV ist ein interner Ersteller für Kopien aus dem alten Forum.

ARCHIV
Beiträge: 308
Registriert: 09 Dez 2018, 08:31

Re: Nixies ohne Ende

Beitrag von ARCHIV » 09 Dez 2018, 12:29

Stoerpeak hat geschrieben: Die elektronischen Tischrechner sind ja im Prinzip ein Nachbau der mechanischen Vorfahren.
Die Zählerregister können aber etwas schneller zählen als die mechanischen Walzenzähler.

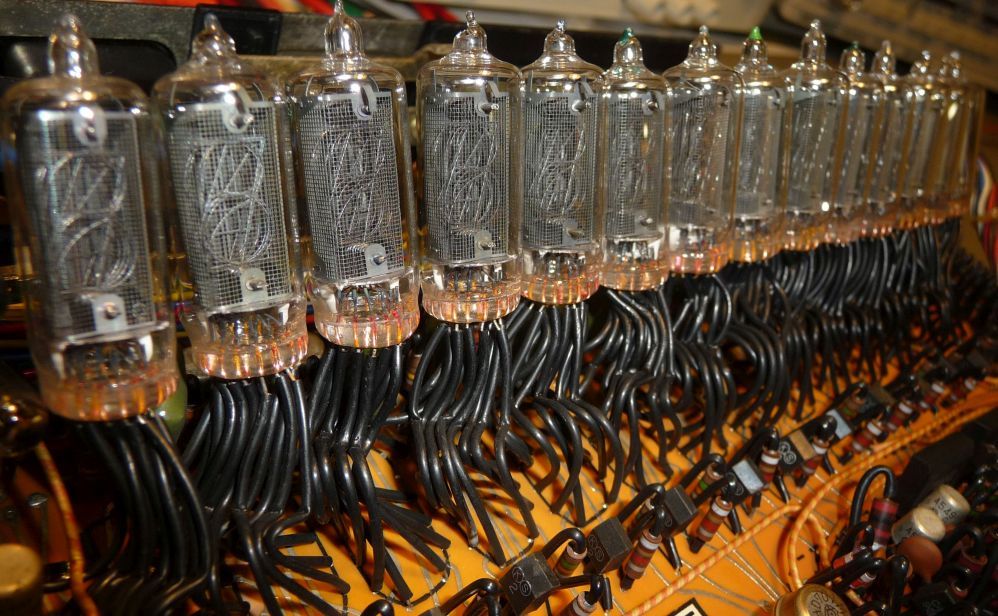

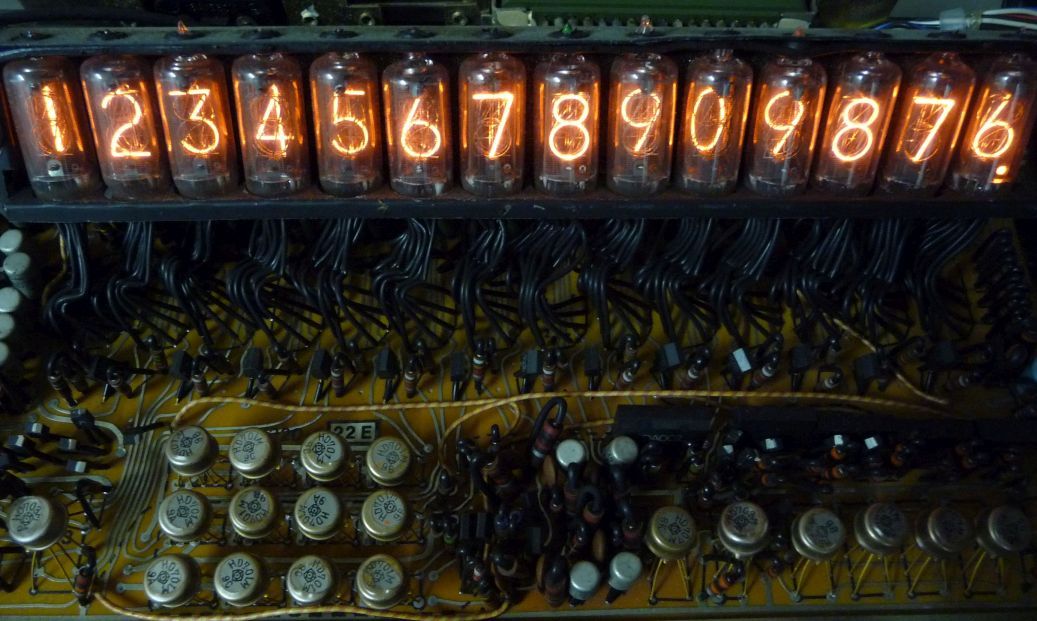

Der Sharp läuft mit einem Arbeitstakt von 50kHz. Wenn man eine Division ausführt kann man 440ms lang den Anzeigeröhren dabei zusehen, wie sie den Quotientenwert hochzählen zum Aufaddieren wie oft der Divisor in den Dividenten passt.

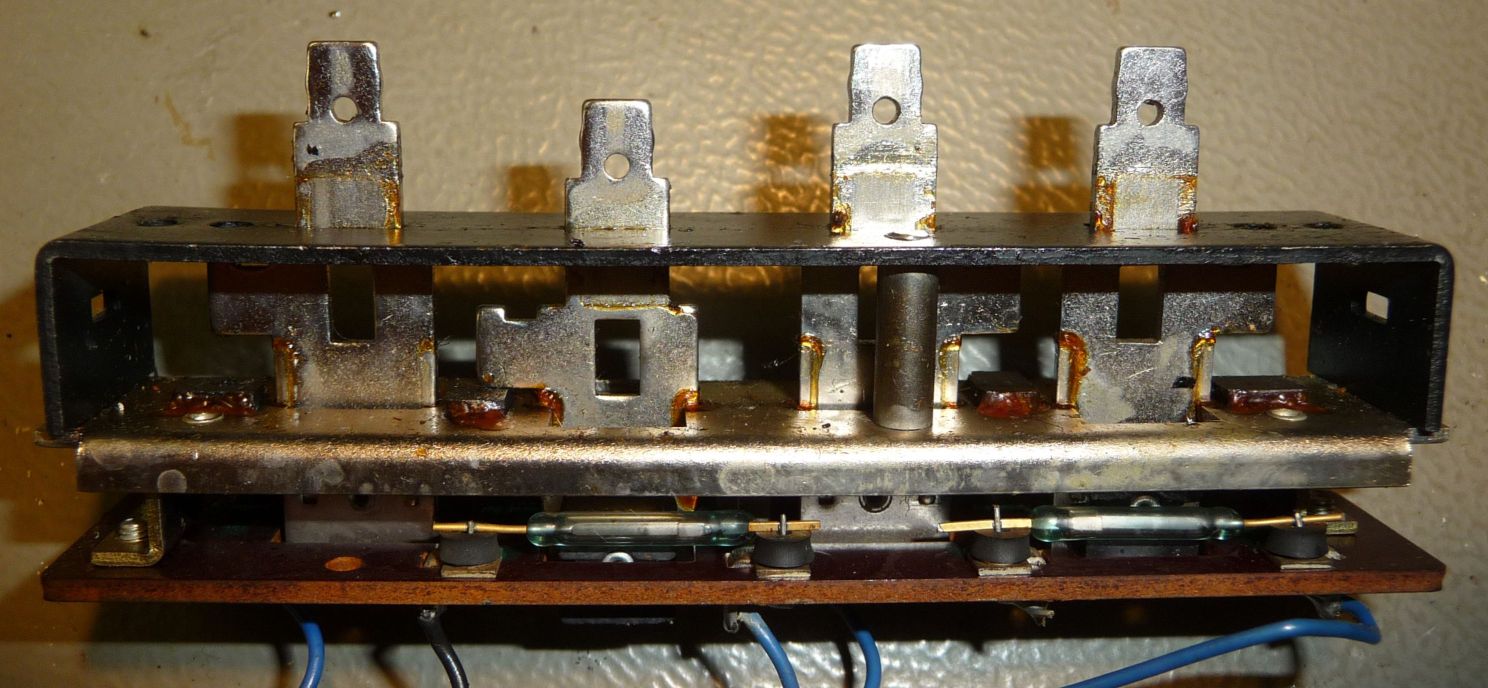

Aber auch die Mechanik des Gerätes ist recht solide. Speziell die Tastatur, die über Reedkontakte und Magnete realisiert ist. Da gibt es selbst nach Jahrzehnten noch keine Kontaktprobleme.
Interessant ist auch die Befestigung der Reedkontakte, die mittels kleiner Gummischeibchen in die Anschlüsse eingehakt sind.

Gruß Stoerpeak
