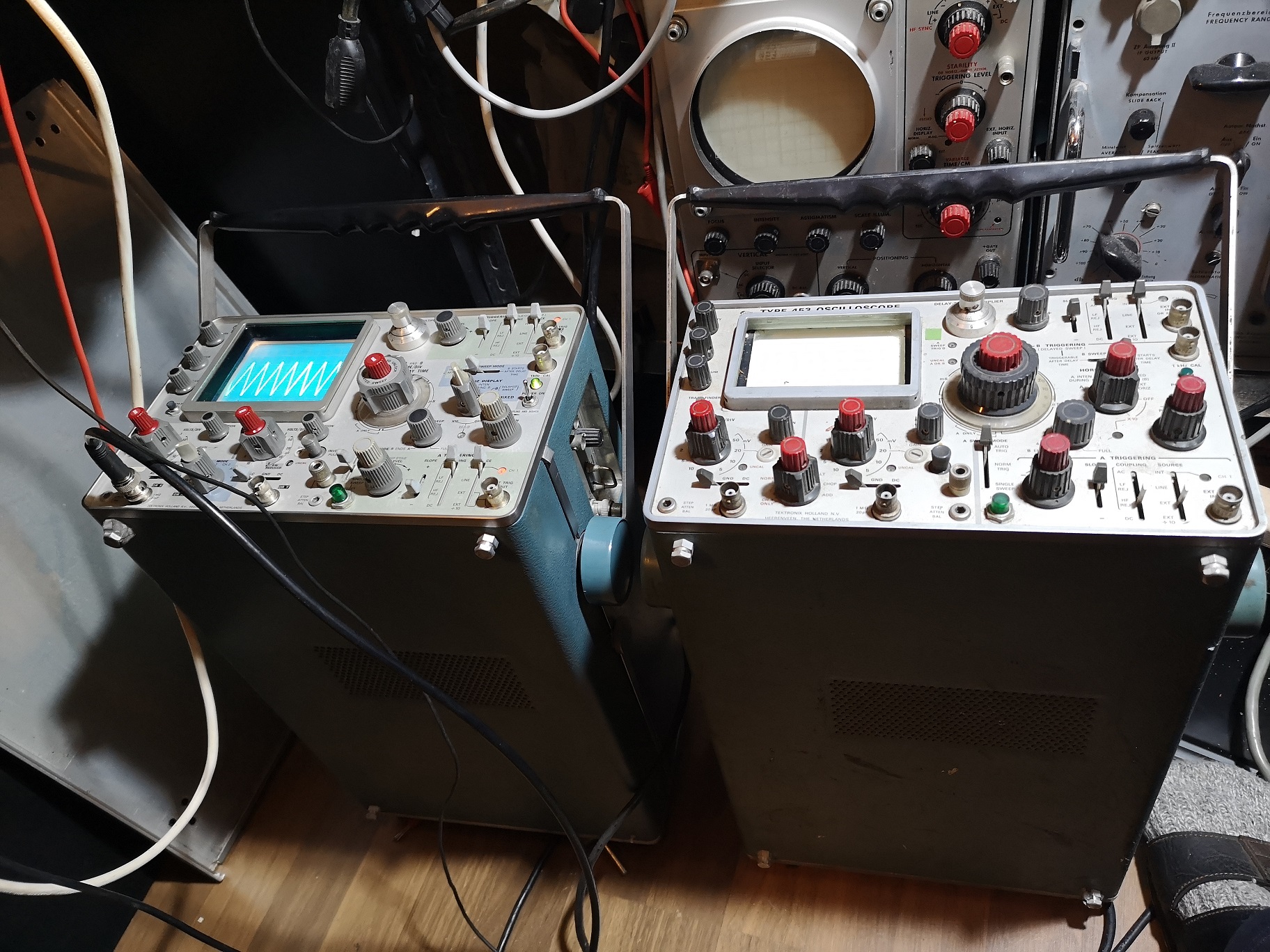

453 + 453A

[Martin]




hab heute 2x 453 zurechtgemacht.

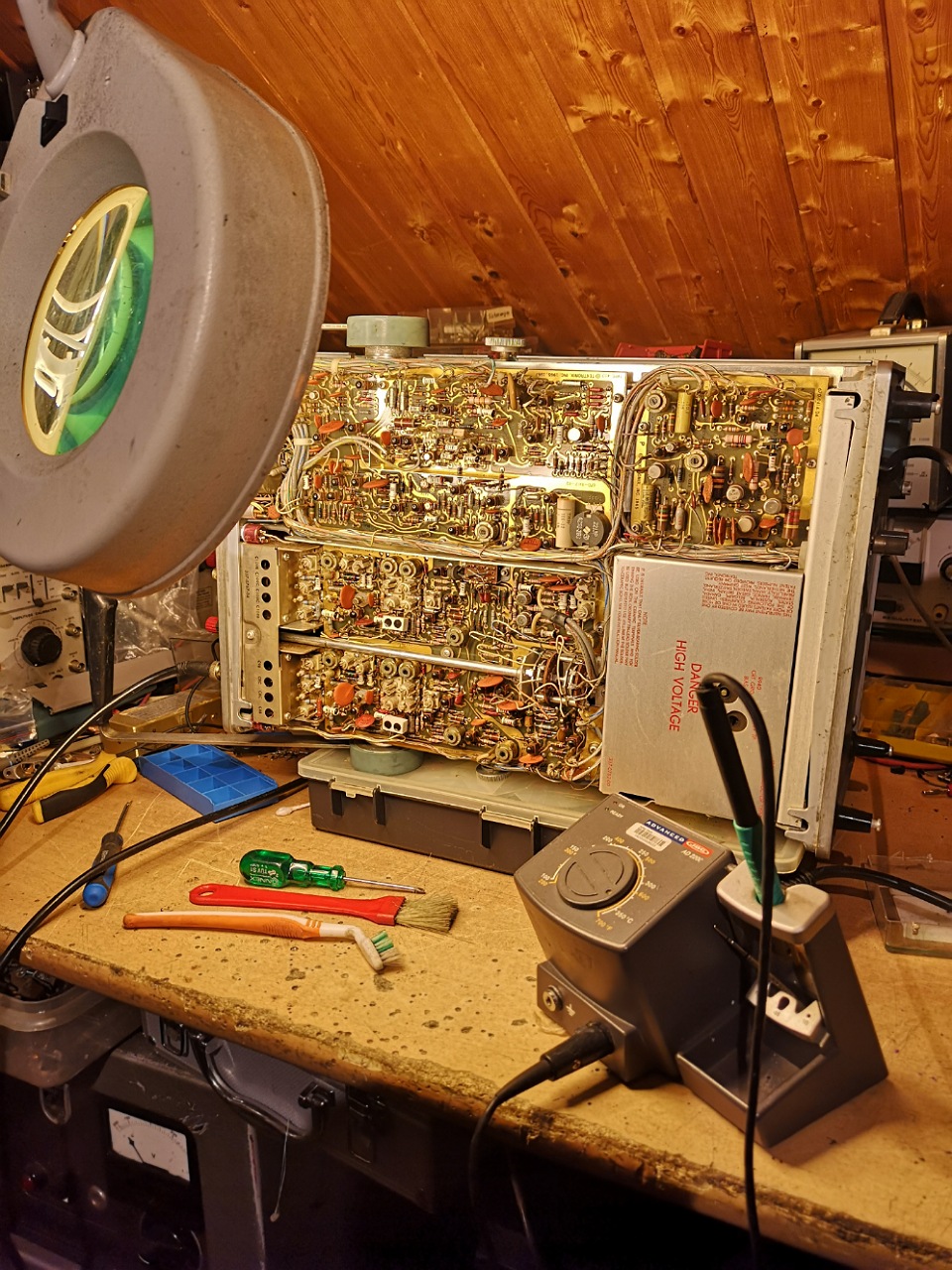

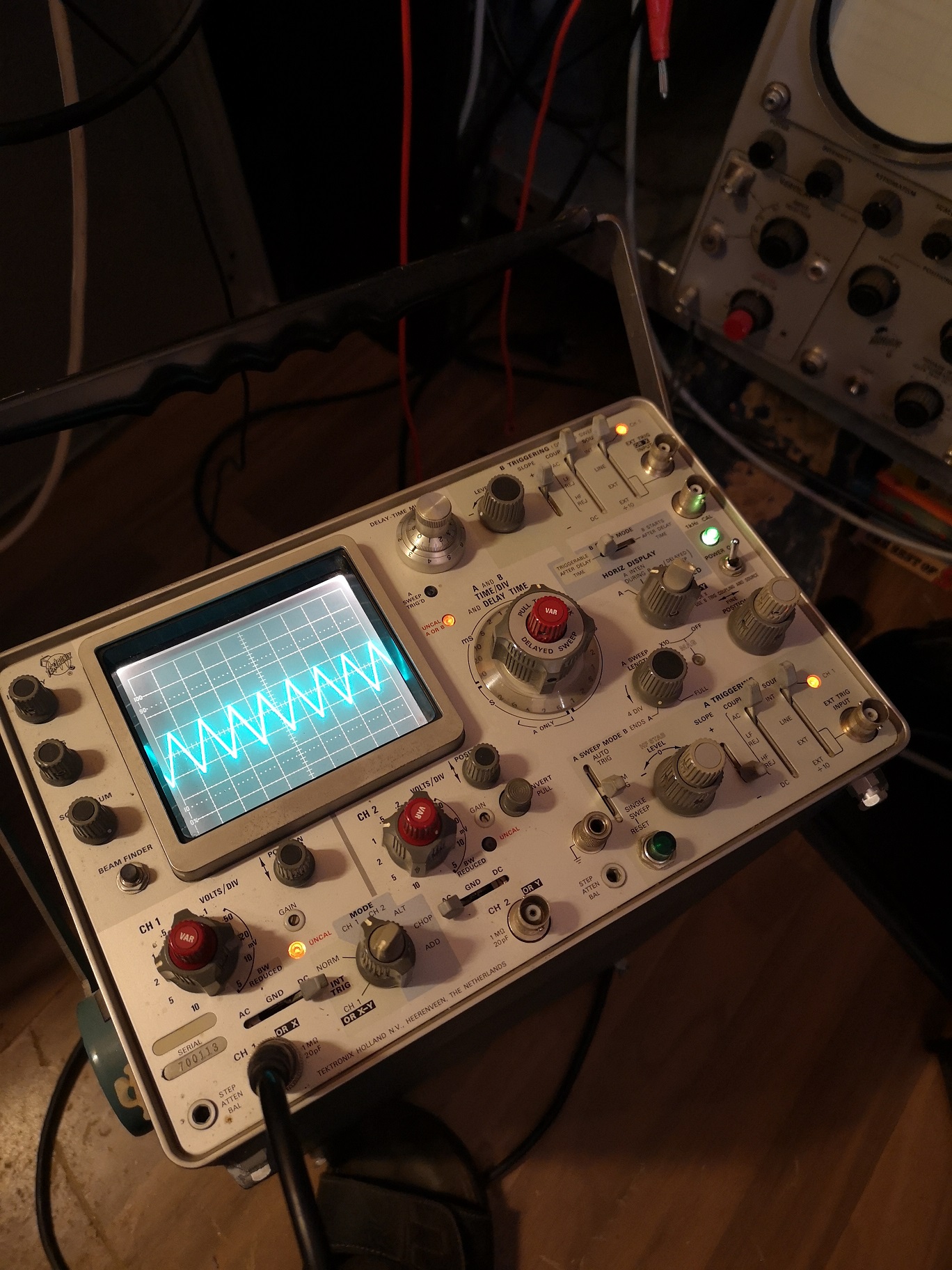

453A: alles saubergemacht, alle Potis xmal hin und her.
macht einen guten Job.
To do: Deckel ausbeulen, neuer Schaumstoff reinkleben, Filter vom Fan,
4x Füßchen

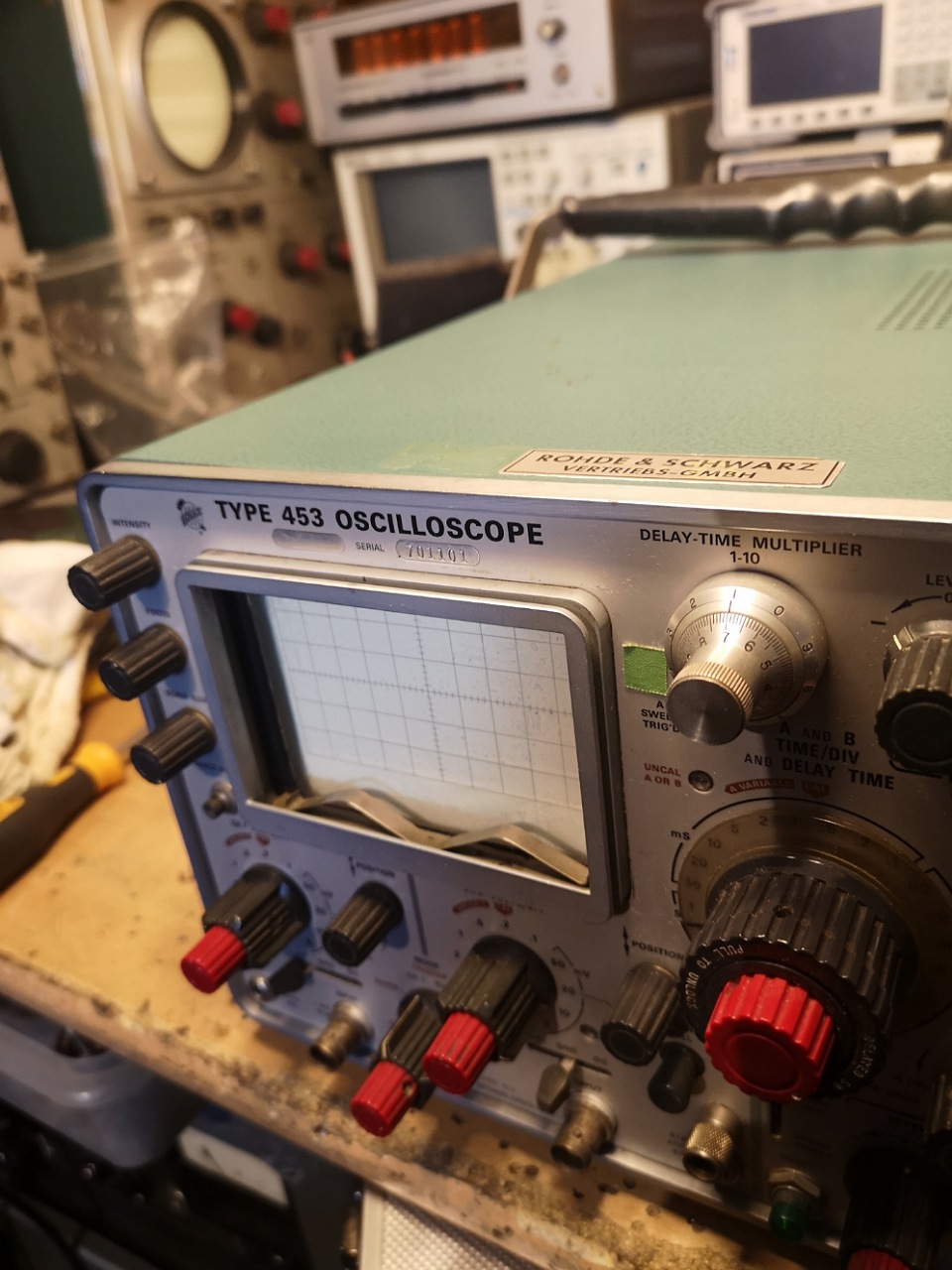

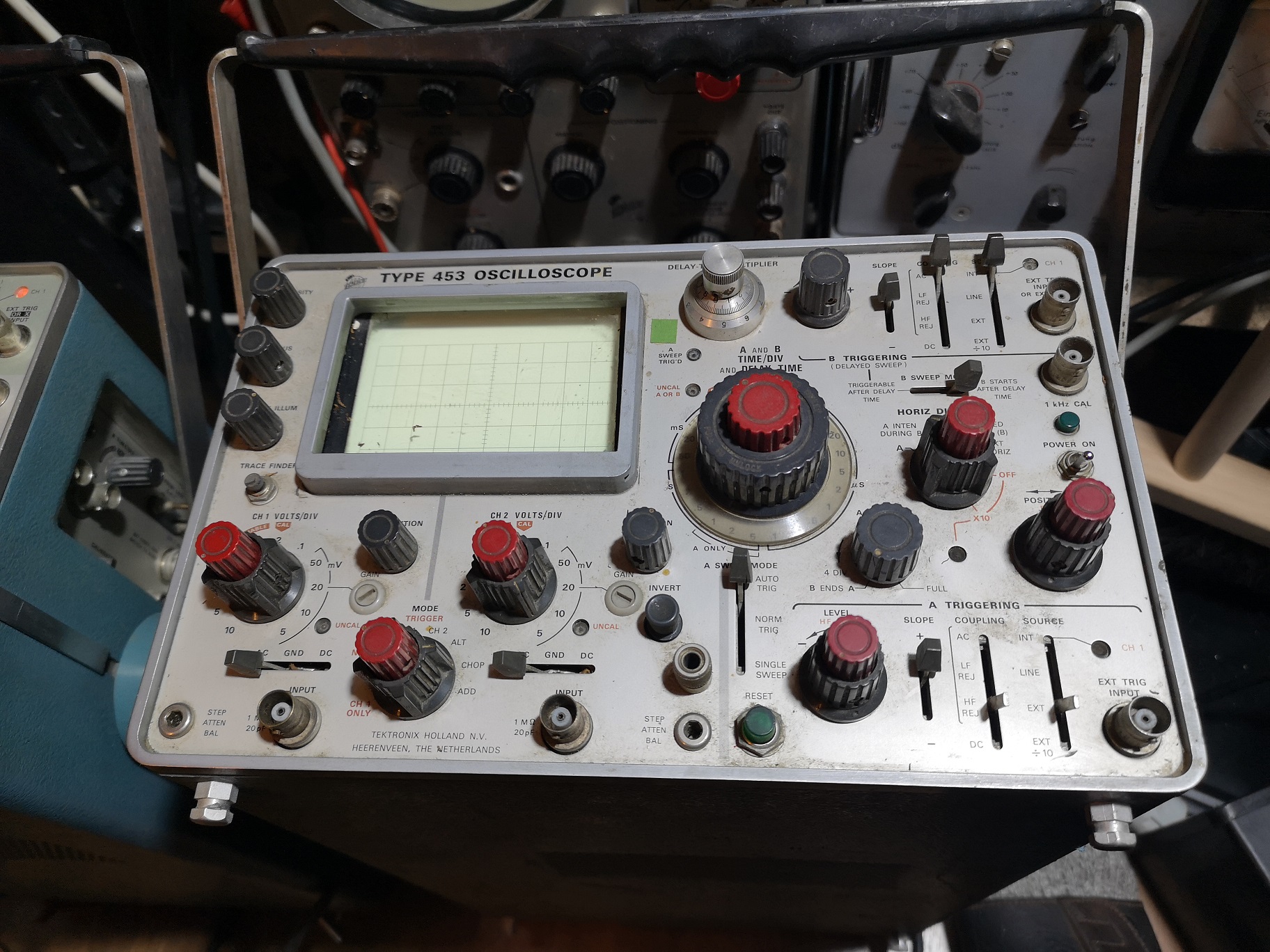

453 ohneA:

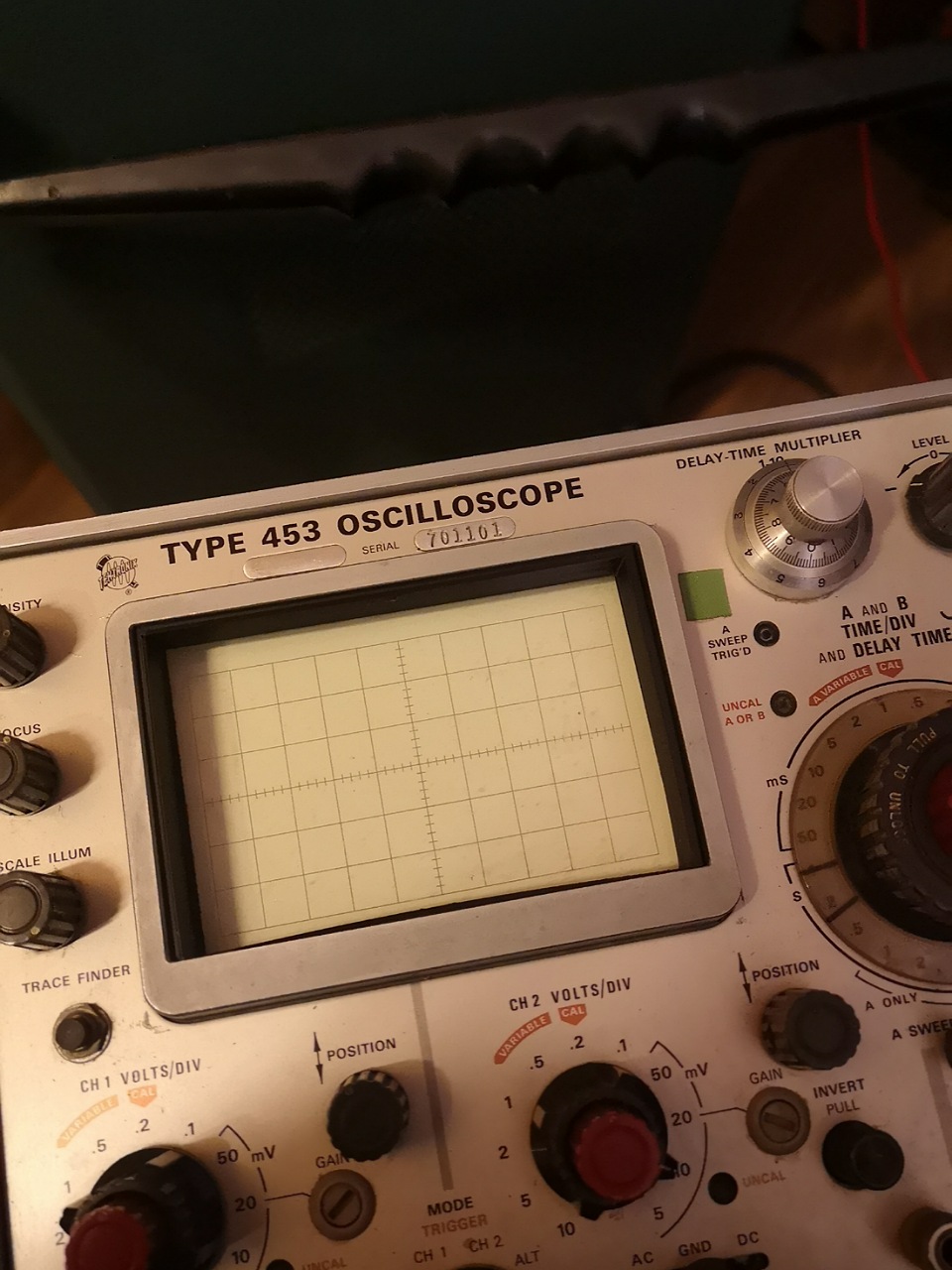

ich staunte über den kleineren Schirm: der hat +-3 , während der A +-4 ablenkt.

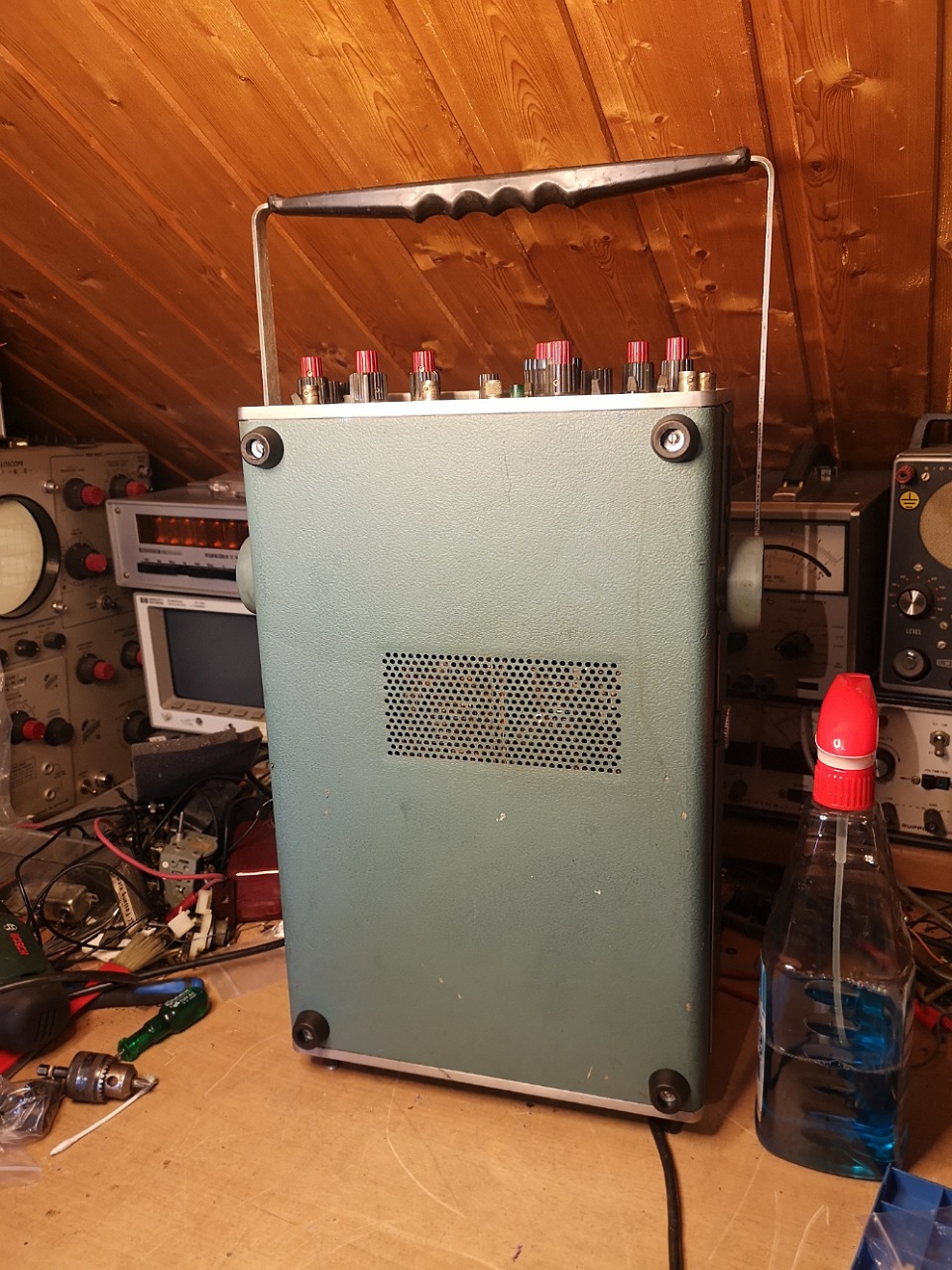

Der Lüfter ist sau-laut. Silikonöl..
Alles gewaschen, ok.
Ablenkspannung viel zu niedrig vertikal. Verdacht auf Diode (in der Brücke davon). Da es nicht rumzickt glaub ich nicht an Elko, der kommt aber auch neu rein.
Deckel gibts nicht.
Auch der will neue Gummfüßchen. Also lass ich aus der Bucht mal ne dicke Tüte voll kommen.

Es gibt noch einen 454, der braucht Ersatztransistoren im Horizontalboard. Die muß ich wohl aus Athen anreisen lassen, hab die Sorte nicht da.
Auch der will 4 neue Gummifüßchen haben.

[Martin]

Hab 12 Gerätefüßchen aus Gummi bestellt

[Martin]

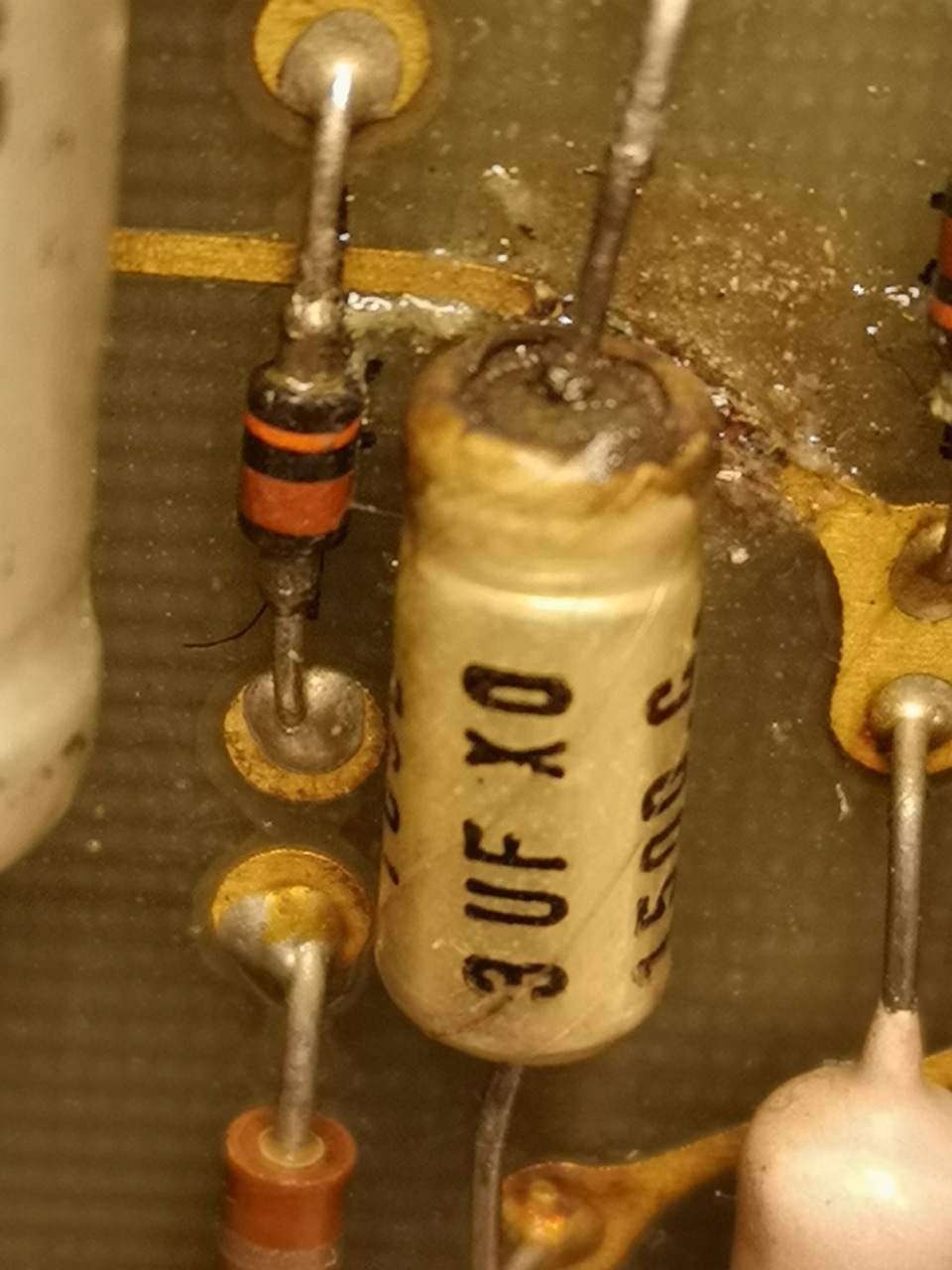

Der 453 wollte einen 3uF
3


Ersetzt durch 3,3 mp ist der jetzt wieder munter.
Die Leiterbahn wurde nach dem waschen überbrückt

[Martin]

Goldie453


[Martin]

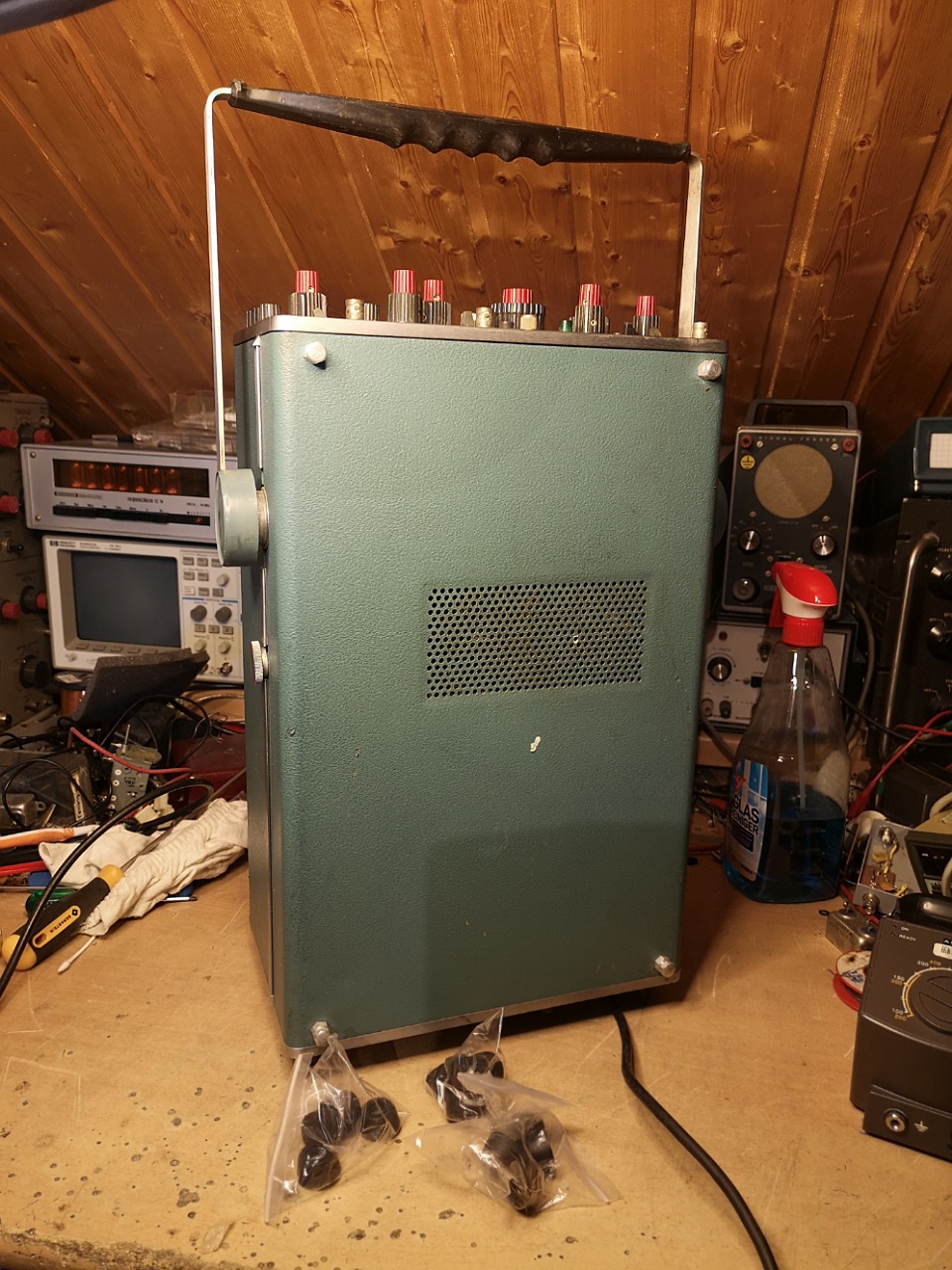

Eben kamen Gummi Füßchen.
Der 7k ist grad auf der Autobahn ich nutze die Zeit

[Martin]


[Martin]


Jetzt möchte er einen Einsetzrahmen., schwarz, 3D

[Martin]

Gedruckt.


[lobotommi]

das 453A dürfte wohl TEK`s erstes Solide State Portable gewesen sein. Das 453 hatte, so glaube ich noch 2 Röhren im Verstärker

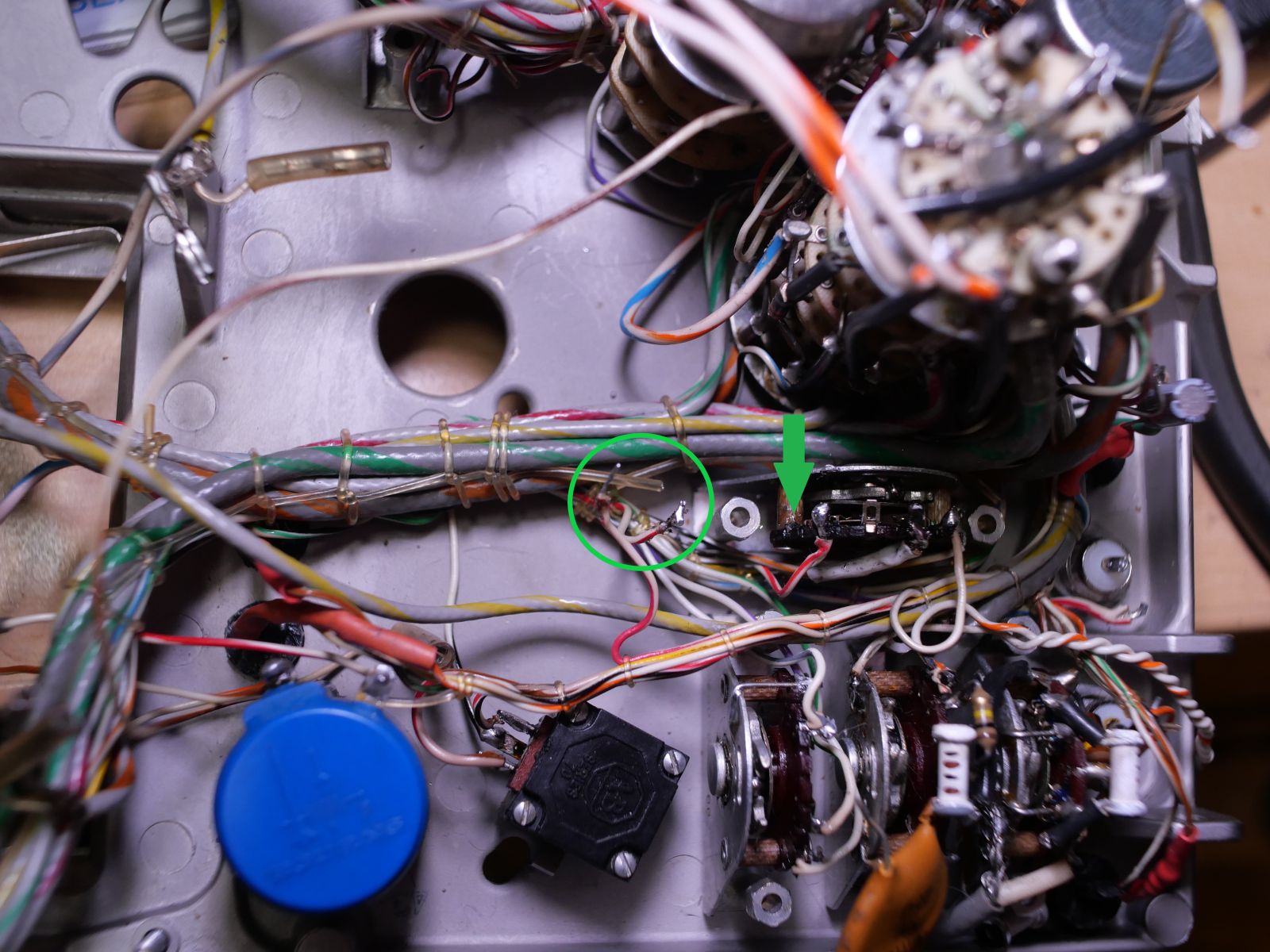

Hab vor gut einem Jahr mit viel Leichtsinn eines Zerrissen um Schalter und Potis besser reinigen zu können und auch die total verdreckte Front. Mit zu wenig Fotos dokumentiert, bin ich jetzt wieder beim zusammenbauen und am Rätseln. Konkret geht es um 2 rot-weiss Leitungen die an den kaum sichtbaren weil abgebrochenen Kontakt des B Sweep Mode Schalters gehören...oder auch nicht. Hat jemand Fotos.Oder kanns mir wer bestätigen?

[lobotommi]

will meines unbedingt wieder zum laufen bekommen. Hat eine extrem helle und scharfe Röhre (ich spreche vom A) habe nebenbei auf LED Indikatoren und Rasterbeleuchtung modifiziert. (Aufnahmen aus 3D Druckteilen). Was bei meinem fehlt ist der Rahmen mit Blauer Kontrastscheibe zum einsetzen. Deckel hab ich leider auch keinen. Füsse hat es auch nur 3. Aber alles halb so schlimm
