Tek T932 "Staubsauger"

[Martin]

der einem Staubsauger verdächtig ähnliche T932A, ein 35MHz Tek, 2 Kanäle.

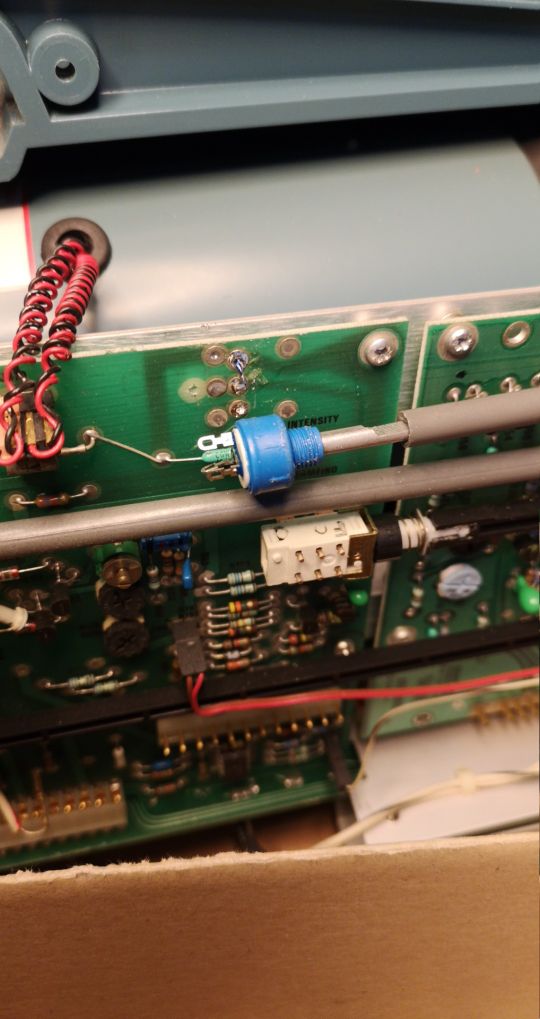

Gefunden wurde ein zerstörtes Helligkeitspoti, reparierbar war es nicht.



Obwohl da ein 2k reingehört, ein verfügbares 10k tuts auch gut.

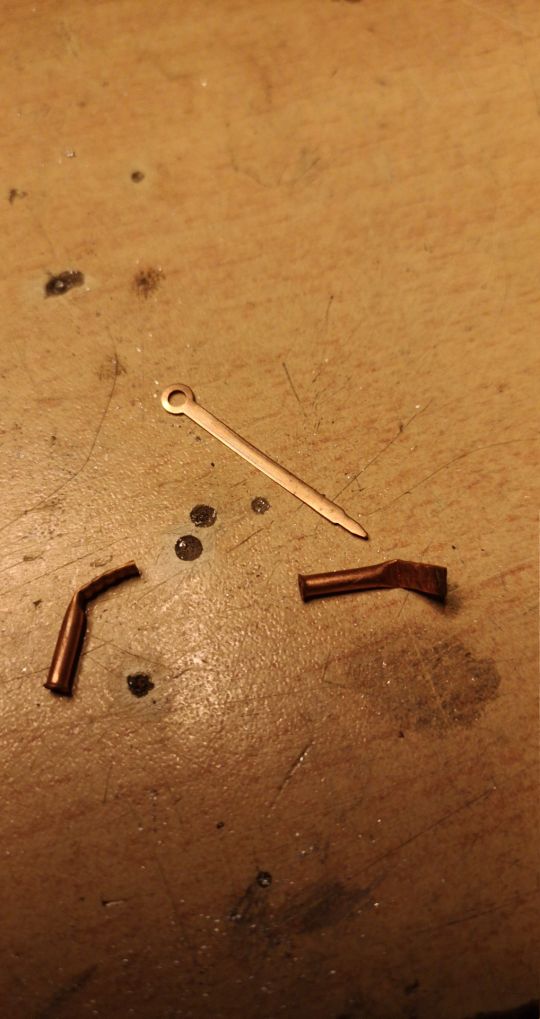

Die Achse wurde abgefeilt, das Ding mit etwas Kleinkram aus der Lötösensammlung befestigt.




... Strom.

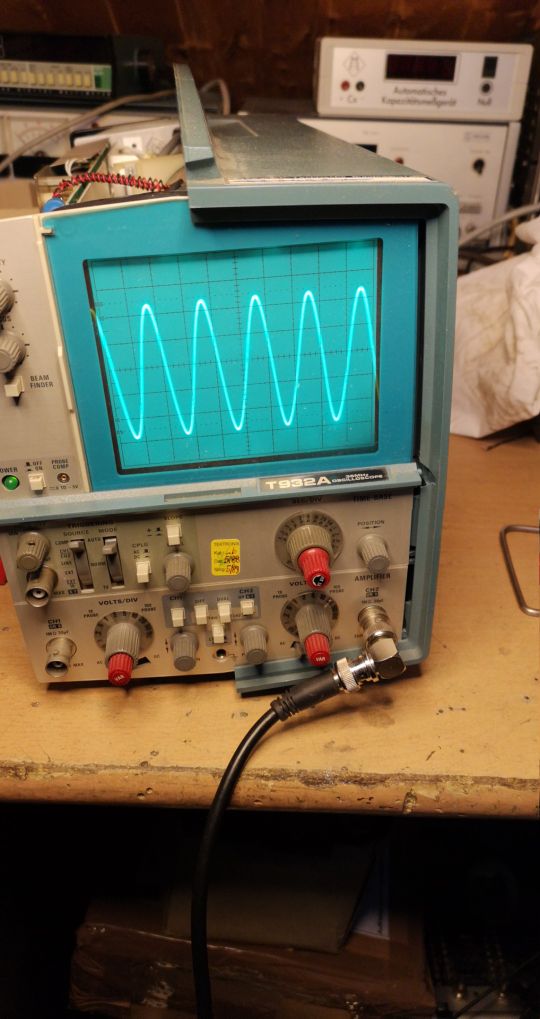

Kanal 1:

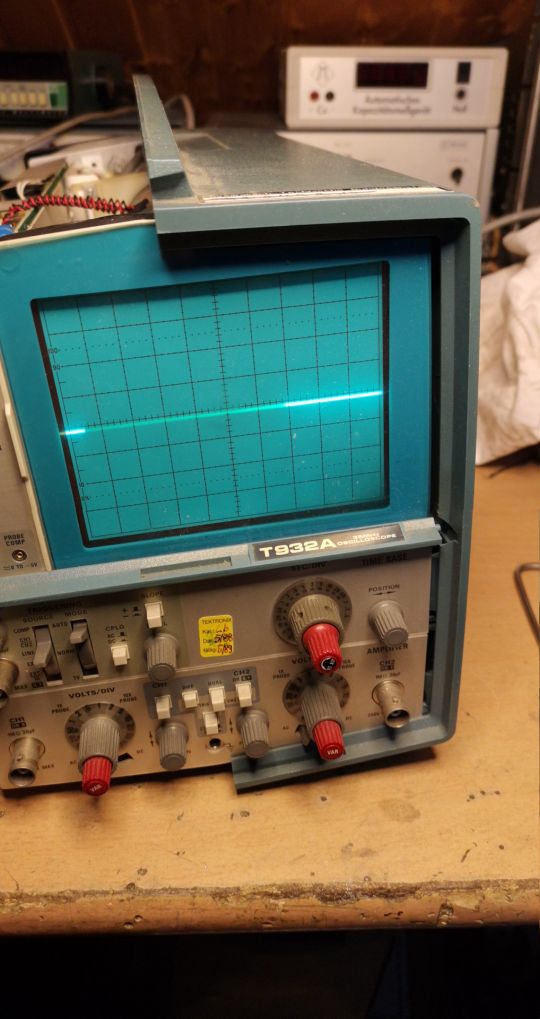

Kanal2:

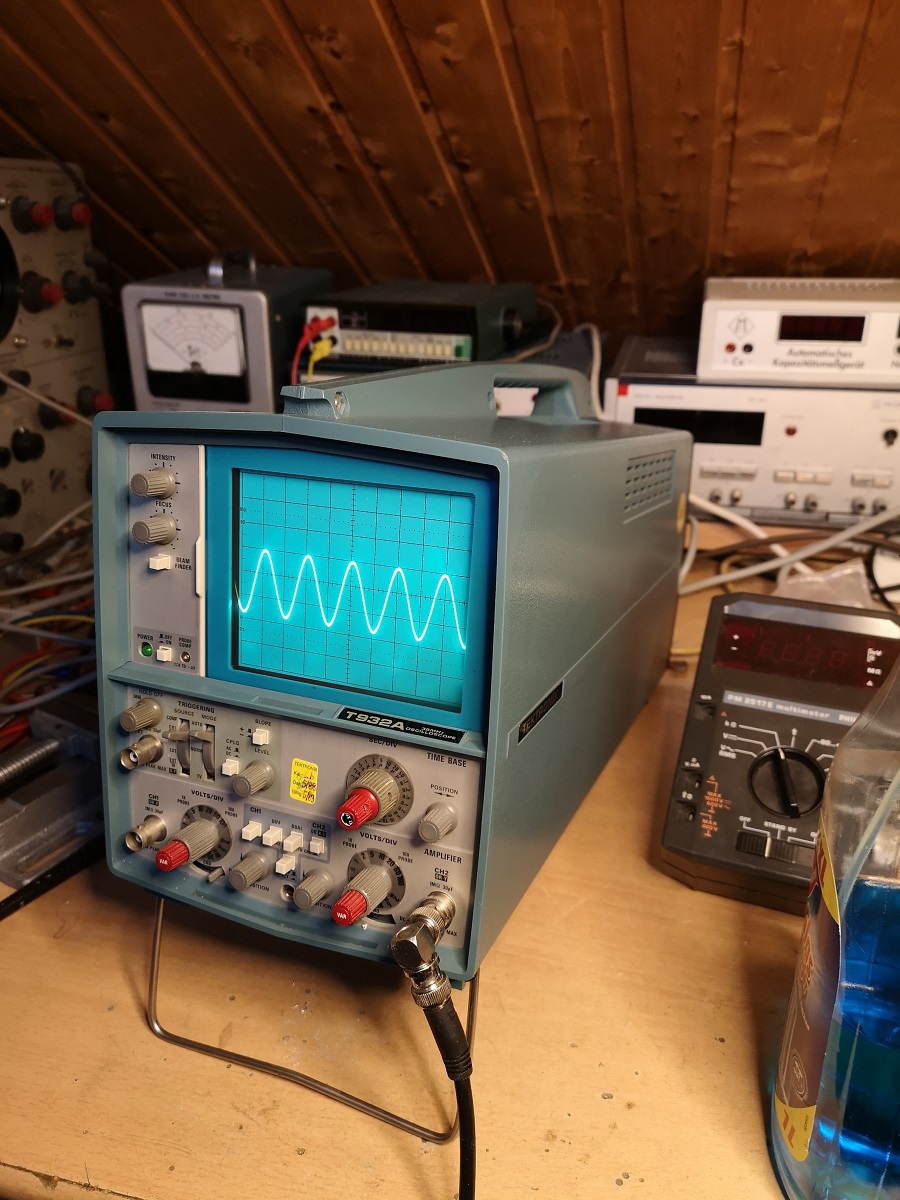

Der sieht zwar wirklich etwas komisch aus, er tuts aber prima.
Triggert auch kleine Signale ordentlich, Kontrast ist gut und bei Vollgas noch genug Helligkeit.

lG Martin

[Stoerpeak]

Hallo Martin,

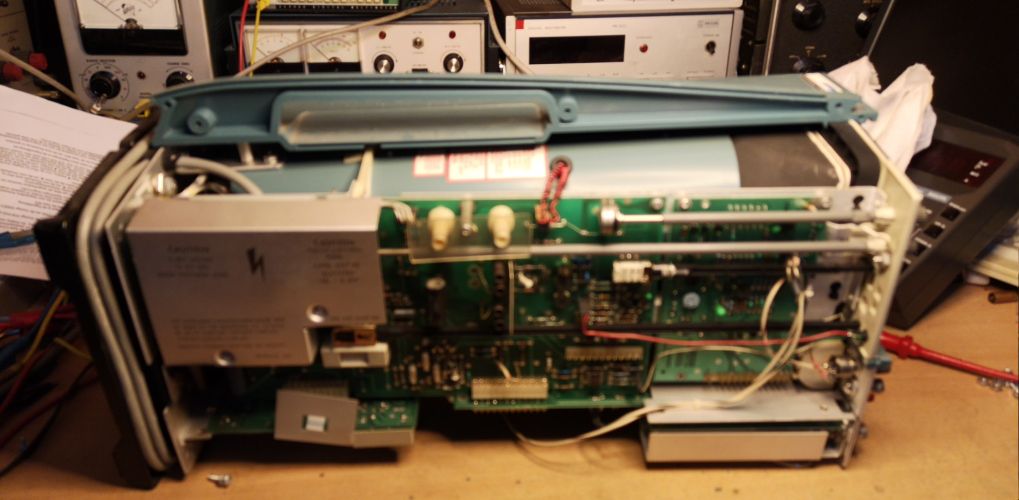

der sieht ja innen recht sauber aus, wie hast du den Staub da herausbekommen?

[Matt]

Na, Tek saugt sich selber sauber..

Ne Klecks Heisskleber zwischen Poti und Platine schadet nicht.

Grüss
Matt

[Martin]


eine gewisse Ähnlichkeit kann der nicht bestreiten ...


lG Martin
