565 inspektion

[Martin]

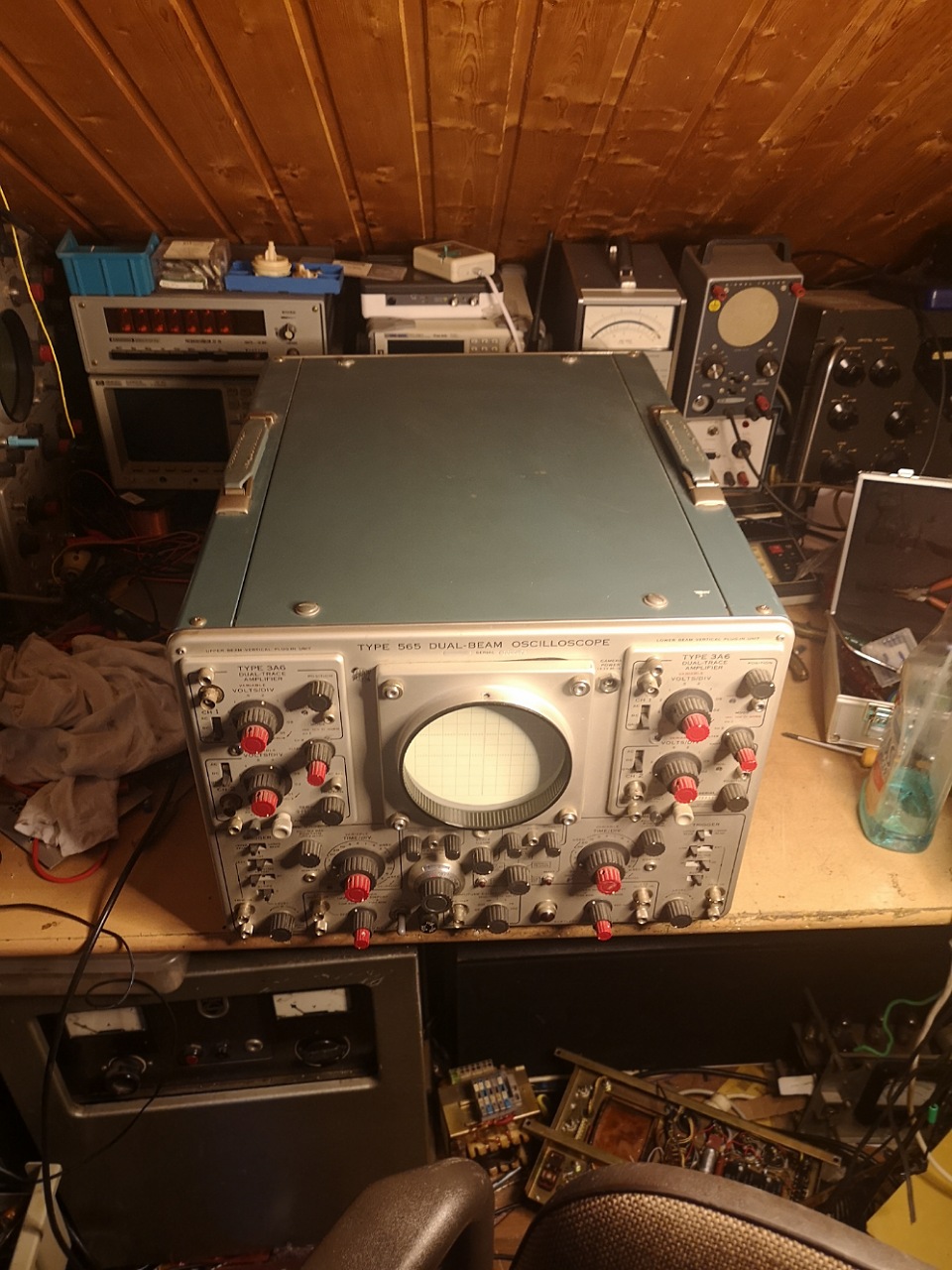

Der schöne 565.

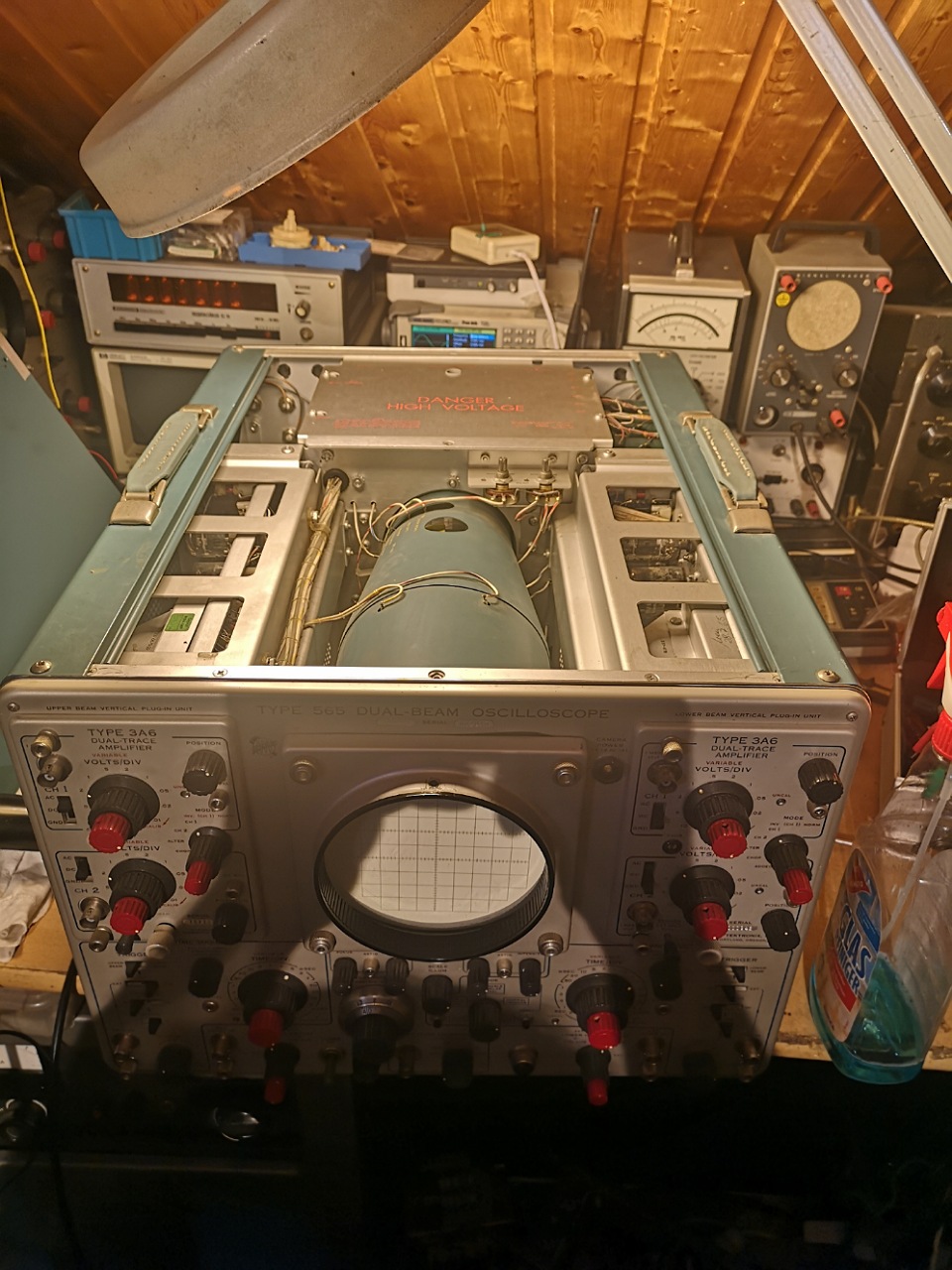

Saubermachen, alles prüfen.


[Martin]

N


[dh7dn]

Wunderschönes Gerät

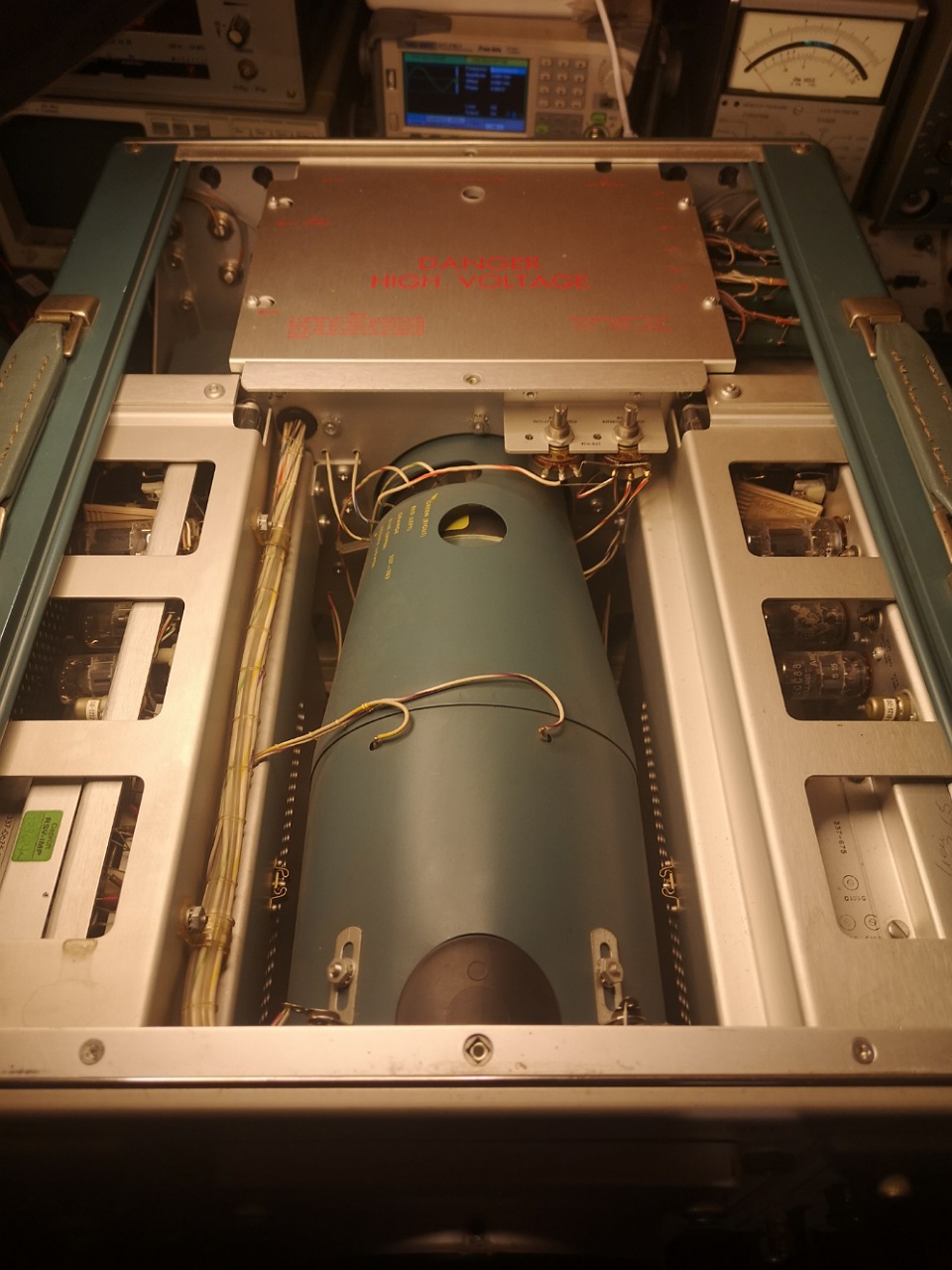

Alle Röhren da und intakt?

[Martin]

Dem gehts gut. Die Helligkeit ist etwas mager das war mal besser. Wenn man 556 gewohnt ist nervt der Trigger vom lower beam etwas, nicht so luxuriös wie beim großen Bruder..
Mit dieser Bestückung extrem gefährdet durch Röhrengeier
Ich spendier ihm eine Sonnenbrille

[Martin]

Nach einer Zeit geht ihm die HV runter.
Sieht danach aus dass die 6cz5 heißläuft.
Die Kondensatoren sind dem IR Bild nach unauffällig.
Ich vermute ein Versorgungsproblem, Netzteil wird ausgemessen

[Martin]

der 565 macht mir Kopfweh, gute Tips sind sehr willkommen.

Versorgung: Check, alle Spannungen sind da und stimmen auch.
Das Stabi war ziemlich tot. Es könnte sein dass der eine Überspannung hatte, es geht nur an wenn es Lust hat. = erneuert.
Die HV Endröhre 6CZ5 wurde geprüft, sehr gut.
Die 6DJ8 steuert die 6CZ5 , da ist nun eine drin mit sehr guten Werten.

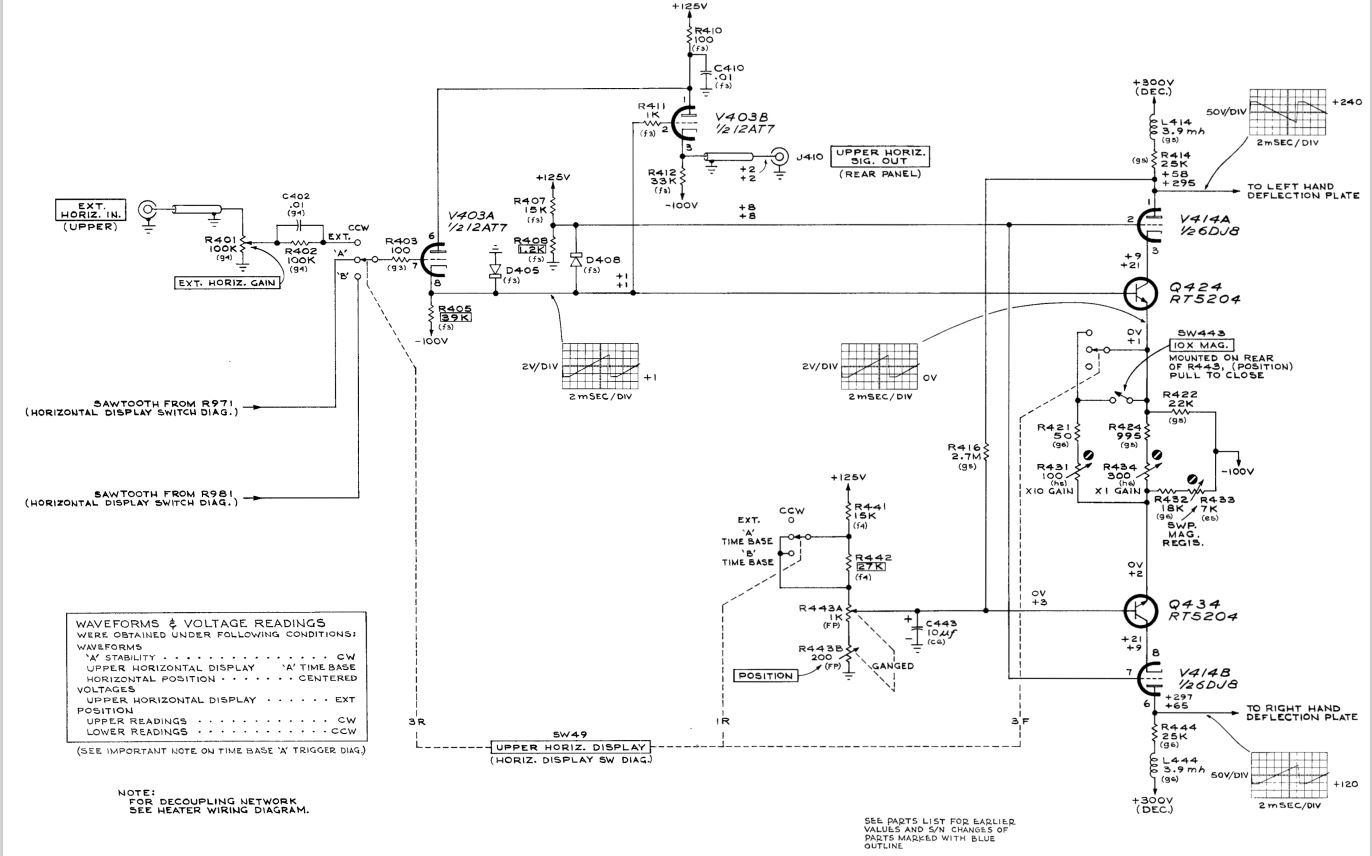

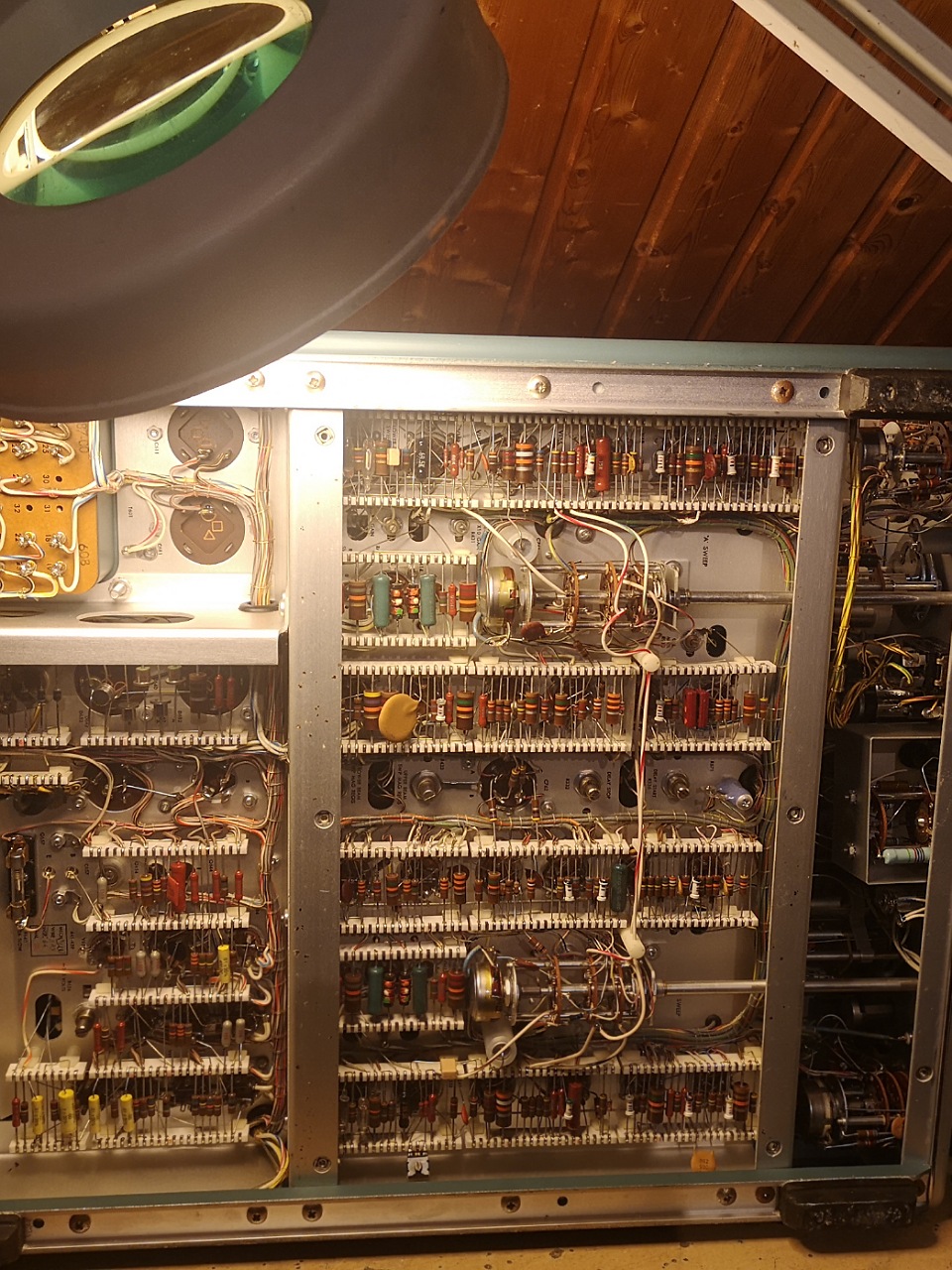

Problem Ablenken horizontal Beam upper:
Die Amplitude ist viel zu weit rechts und läßt sich nur etwas hin und herdrehen. Ich hab also ein Problem im Ablenkverstärker Beam1.
Da gibts einen 10µF Elko und einen Transistor. Genau da müßte das Problem sein.

Lower Beam: Alles bestens.

Ich mach eine Vergleichsmessung der beiden Beams, jeweils am Elko

[Martin]

es sieht nach einem kaputten Transistor aus, 151-0058-00
den hab ich leider nicht.

[Martin]


der T434 wo das Pos.Poti dranhängt.
Chinatest zeigt " 2 Dioden " an.

[Matt]

glaubt bitte nicht immer China-tester-Ergebnisse

hat mich schon genugend beim Germaniumstransistor ins Irre geführt.

[Martin]

Silizium NPN.
davon abgesehen hast du Recht, der finded bei Germaniums wirklich seltsame Dinge
