Reparatur von Backplane-Steckern bei 7000ern

[Peter7000]

Mir ist kürzlich ein relativ sauberes 7503 zugelaufen (BJ ~1971), das elektrisch (soweit ich bislang sehe) funktioniert, bei dem aber die Stecker der Vertikaleinschübe ziemlich hoffnungslos vernudelt waren. Zusätzlich zum üblichen Problem alter 7000er mit den brüchigen Seitenabdeckungen dieser Stecker (d.h. fehlende Kontaktkraft) waren einige der Kontaktlamellen selbst bereits verbogen oder gebrochen.

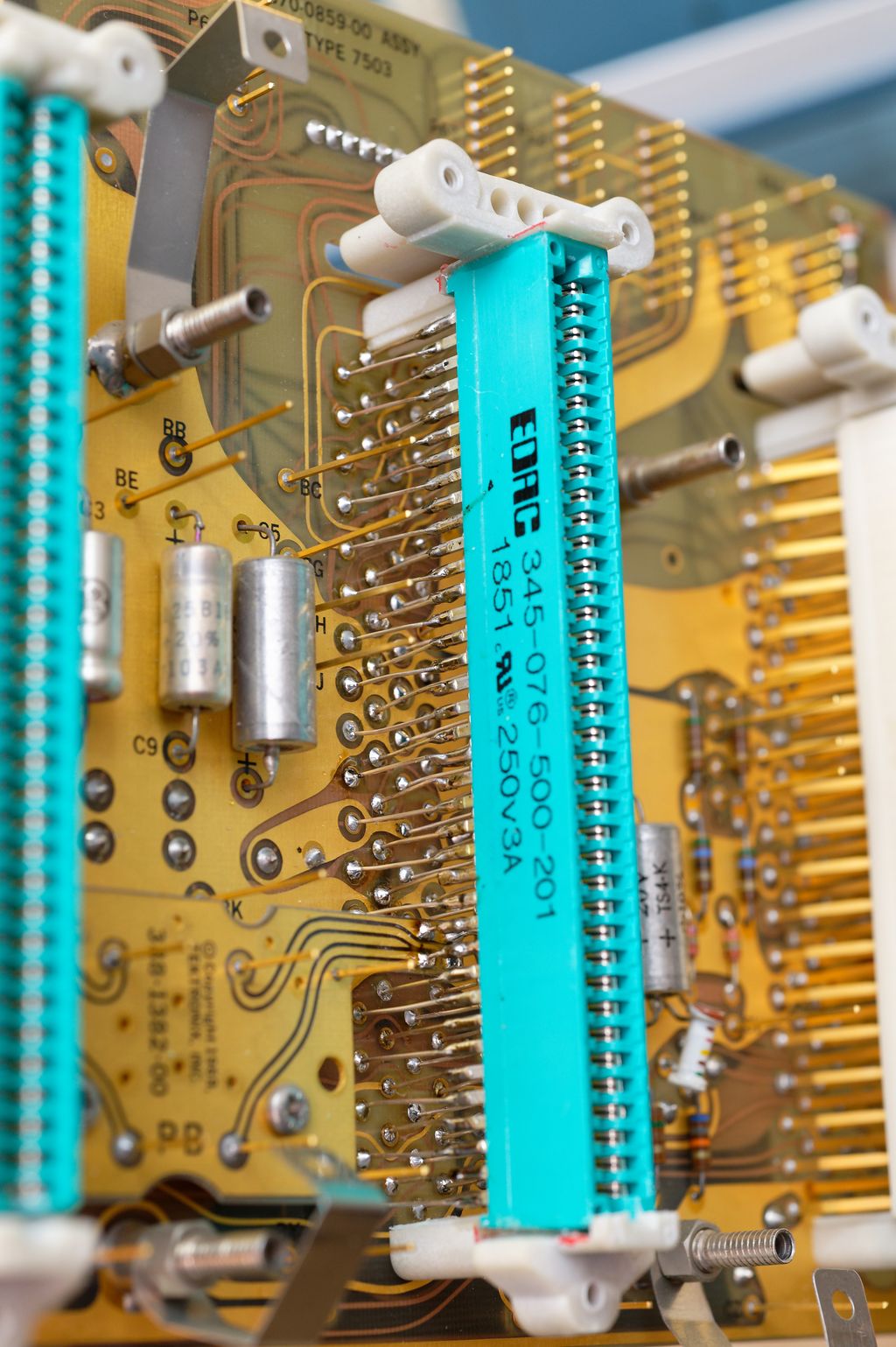

Ich habe daher moderne Leiterplattenstecker (Nr. 587-345-076-500-201 bei Mouser) in die alten Halterungen transplantiert:


Eine ausfühliche Fotostrecke gibt es auf
https://w140.com/tekwiki/wiki/Repairing ... quivalents

Ist zwar einige Fummelei (76x auslöten, 76x Draht biegen, 152x einlöten pro Stecker), aber zuverlässig.

Ich habe daher jetzt einen Vorrat schonend ausgelöteter, funktionierender Kontaktlamellen ...

[Matt]

Das Problem von frühe Kontaktleiste ist leider mir auch bekannt.
Meine 7904 hat auch dieser Krankheit und habe mithilfe zerkloppte 7633 repariert (hat noch intakte Seitenabdeckung)
Alles austauschen und es geht schonmal gut, nur ganz selten müsste ich Einschübe nochmals reinschieben -> Kontakt passt (fehlerhafte Readout-Anzeige)

Ist dir mal Nase/Augen "verbrannt" als du mal versehtlich an weisse Plastik "gelötet" hast.?

Grüss
Matt

[Peter7000]

Hi Matt,

diese Prozedur ist klarerweise nur für ansonsten austherapierte Fälle (wie bei Transplantationen üblich).
Man hat ja nur selten bessere Stecker aus Schlachtgeräten ...
Der V-Einschub in diesem 7503 zum Beispiel war OK (weniger Steckzyklen nehme ich an).
Eine oder zwei der Abdeckungen von den ersetzten Steckern gehen vielleicht als Reserve für andere Geräte auch noch, und Kontakte sind jetzt genug da.

Ich weiss nicht mehr, ob es genau dieses Plastik war, aber vor einiger Zeit habe ich mir allerdings die Augen beleidigt bei so einer Aktion (zum Glück nichts dauerhaftes, nur 1/2h unangenehmes Brennen). Jetzt läuft immer der Lötdampfabsorber mit. Kann sein, dass da etwas HCl entstanden ist, wäre bei PVC-Basis nicht unerwartet ...?

[asb]

erstaunliche Arbeit ..

[Peter7000]

Danke ... nicht sehr erstaunliche, nur erstaunlich viel Arbeit

[Messtechniker]

Mann, du hast es dir aber gegeben - Respekt

[Martin]

ja, klasse Arbeit, vielen Dank für den Bericht
