Tek 7104

[Martin]

der 7104 hat nach der Reparatur nicht gestartet und auch keine Sicherung gezogen. Das kann jetzt an mir gelegen haben.
Ich muß also wieder von vorn anfangen
Die dazu nötige Geduld ist vorhanden, ebenso jede Menge gute Laune.
Allerdings hab ich grad einige Neuzugänge hier und einen nicht positiven aber noch erstaunlich guten WAF.
Ich geh jetzt nach Gewicht vor, die schwersten zuerst.

Euch allen ein tolles Fest !

[Martin]

auf ein neues
Runde drei: wiederum Ausbauen des SNT.

[Martin]

Der hatte wiederum keine Lust zu starten.
jetzt wird die Startabteilung untersucht.

Stand:
*Isolationtest PE nach L,N : nicht OK weil..
*Isolationstest Filterkaltgerätebuchse: nicht OK. normale eingebaut, ohne Filter : Isolationstests wiederholt und OK.
* Sicherung OK
*RIFA, hier als C1205 gezeichnet = ausgebaut weil nicht OK
*Gleichrichterbrücke ausgemessen, OK
*Siebelkos neu drin, OK (einer der beiden alten hatte heftig Kriechstrom = defekt)
*Endstufentransistoren am Curvetracer geprüft, OK
*Durchgang vom Netzstecker bis zur Brücke, inkl. Netzschalter, beide Pole, OK
*beide Softstart NTC 5Ohm = OK
*Durchgang von Brücke +- nach C bzw E von Endstufentransistor, OK


[Martin]

Für heute steht auf dem Programm:
der Netzteil IC, 0067-02, wird gezogen und in einem anderen Gerät auf Funktion geprüft.

[Martin]

155-0067-02 wurde im 434 getestet und ist OK

[Martin]

der UJT im Start nEtzwerk (2N6027?)
ich seh bei mir einen 3k3 der im Schaltplan als auch in der Stückliste als 33k steht.
Gabs da Versionen und ich hab ein falsches Dokument ?
Ich wunder mich schon dass UJT als Thyristor gezeichnet ist, es kann aber eine Uncle Sam Eigenheit sein.

2 Stück gekauft: 2N6027 von GE ( das sind keine Nachbauten)

[Martin]

ich hol mir jetzt Rat von Freaks ein: die Tek newsgroup. schaun wir mal was denen einfällt.
Es ist bestimmt nur eine kleinigkeit die hier dafür sorgt dass diese Kiste nicht anspringt...
lG Martin

[StefanL]

Hi,

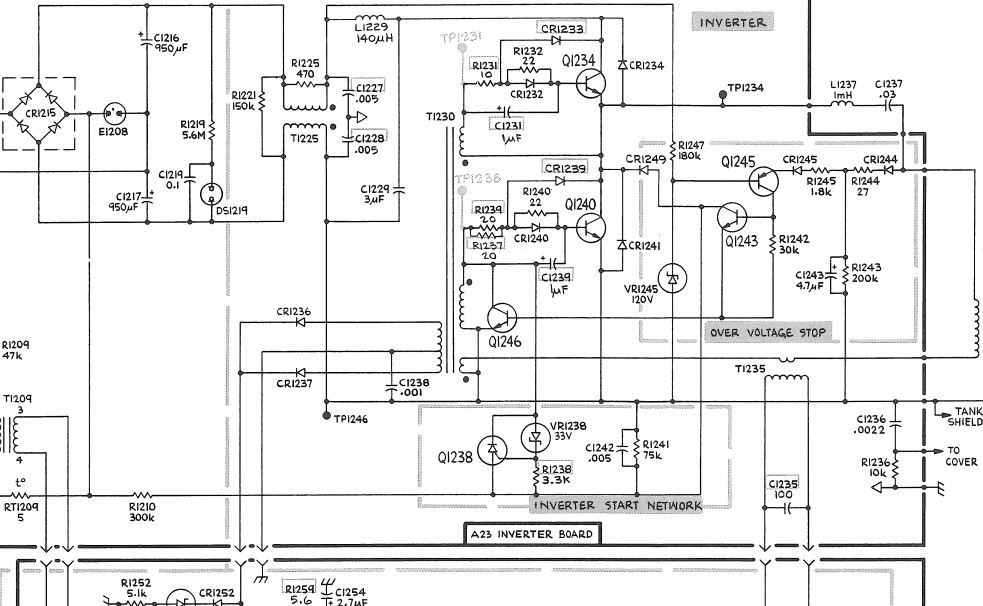

also im TekWiki ist für den R1238 (ich schätze der ist gemeint, daneben ist der ominöse "Thyristor" Q1238) 3.3k eingezeichnet. Das wäre das unter "Tektronix 7104 Manual with Options (OCR)" angebotene, Seite 8-53. Offenbar gibt es da mehr als eine Version.
Auf S 3-66 und 3-67 ist die Funktion beschrieben, aber wem erzähle ich das ...
Im Manual für den TR 502 (von TekWiki TR502_SM.pdf) ist der Q1238 aka X13T520 als 2N6027 aufgelistet. Da firmiert er unter Q430, die Tektronix Teile Nummer ist identisch zum Q1238, und da sich die X13T520 auch in der Stückliste des 7104 Manuals finden, tippe ich mal, das Du mit dem Typ richtig liegst.
Übrigens ist er da im Schaltplan auch als Thyristor eingezeichnet (S. 55).

Viel Erfolg!
Stefan

[Martin]

danke. ich hab viel Geduld, aufgeben ist hier keine Option das ist schließlich der 7104
voraussichtlich Donnerstag kommen die UJT an.
Ich werd mir das Manual da sofort holen, hab wohl ein anderes runtergeladen.
lG Martin

[Martin]


das sieht jetzt aber genau passend aus, vielen Dank
