Den Lüfter muss ich mal demontieren, reinigen und ölen... der macht ziemlich viel Lärm!
Tektronix 533A
Re: Tektronix 533A
Yep... 6,3V AC für die Kameraheizung
Den Lüfter muss ich mal demontieren, reinigen und ölen... der macht ziemlich viel Lärm!
Den Lüfter muss ich mal demontieren, reinigen und ölen... der macht ziemlich viel Lärm!
Re: Tektronix 533A
Lass mich wissen, wenn Lüfterlager kaputt ist. (bei mir liegt mehre Lüfter rum)
Grüss
Matt
Grüss
Matt
Re: Tektronix 533A
Danke für das Angebot, Matt!
Woran kann ich denn erkennen ob das Lager kaputt ist?
Die Achse läuft sauber rund und hat kein Spiel. Ist halt relativ schwergängig.
Benutzt Ihr ein spezielles Öl zum schmieren oder einfaches Maschinenöl für den Haushalt?
Ich hätte da noch gutes Teflonöl von "Finish Line" für Fahrradketten...
Das klappern kam evtl. vom Lüfterrahmen denn der war recht locker am Gehäuse angeschraubt.
Viele Grüße,
Martin
Woran kann ich denn erkennen ob das Lager kaputt ist?
Die Achse läuft sauber rund und hat kein Spiel. Ist halt relativ schwergängig.
Benutzt Ihr ein spezielles Öl zum schmieren oder einfaches Maschinenöl für den Haushalt?
Ich hätte da noch gutes Teflonöl von "Finish Line" für Fahrradketten...
Das klappern kam evtl. vom Lüfterrahmen denn der war recht locker am Gehäuse angeschraubt.
Viele Grüße,
Martin
Re: Tektronix 533A
Ich nehm Silikonöl, das ist säurefrei und tenperaturbeständig
Lg Martin
Lg Martin
Re: Tektronix 533A
Bloß, beim 565 ist das eine Bananenbuchse - der DIN-Lautsprecherstecker ist für Tek definitiv "not invented here" ...
liebe Grüße
Peter
Men occasionally stumble over the truth, but most of them pick themselves up and hurry off as if nothing had happened. (Churchill)
Peter
Men occasionally stumble over the truth, but most of them pick themselves up and hurry off as if nothing had happened. (Churchill)
Re: Tektronix 533A
Moin!
So, der Lüfter läuft wieder 'rund'. Wahrscheinlich war es ein mechanisches Problem mit dem Rahmen oder er saß nicht richtig auf der Achse.
Nach der Um-Verdrahtung des Trafos stimmen die Heizspannungen auch wieder: 6,2V (gnd) und 6,4V (elevated).

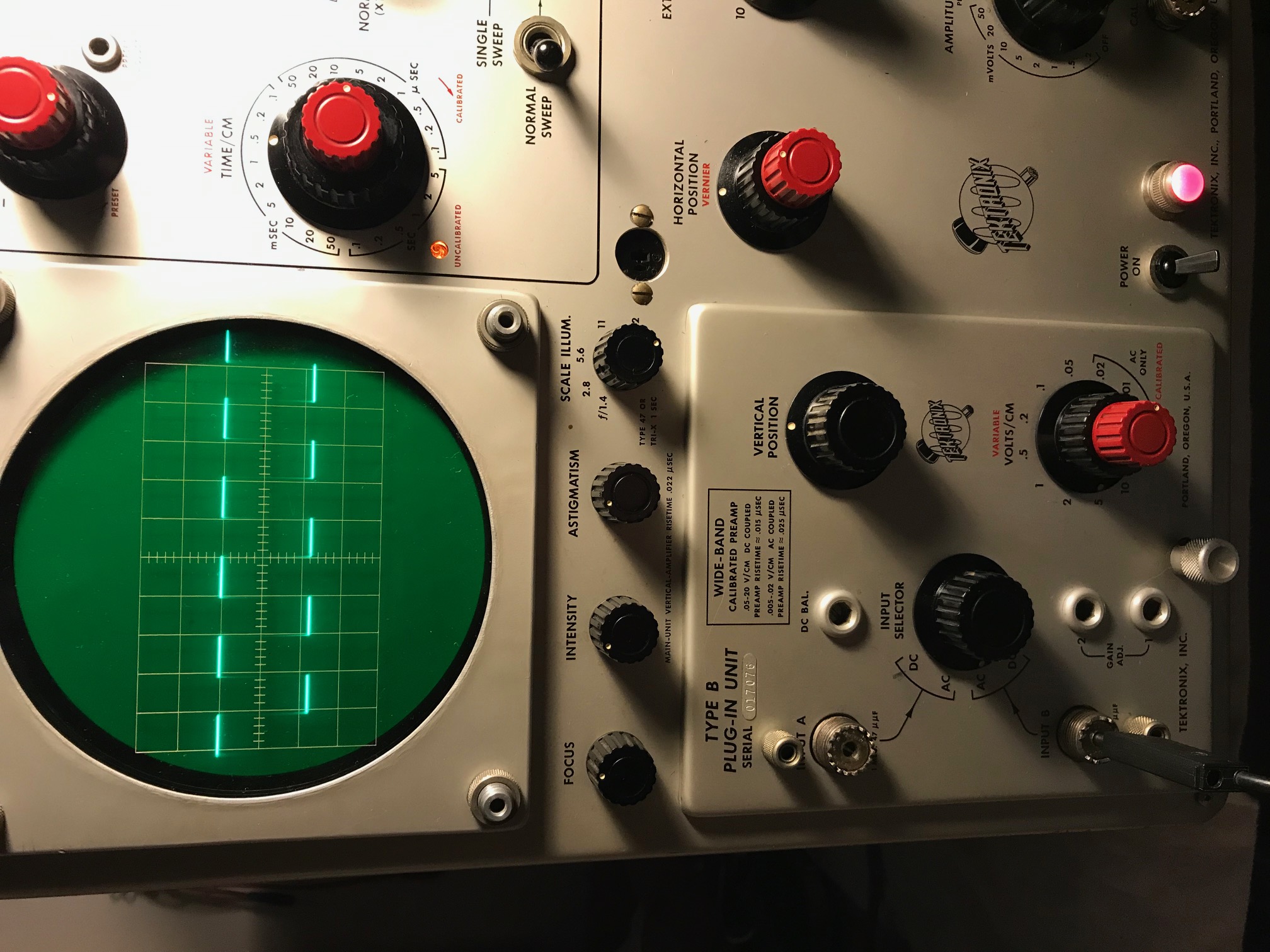

Die einzige Baugruppe die Probleme machte war die Empfindlichkeits-Umschaltung im Einschub (VOLTS/CM), die hatte wohl Kontaktproblem wie man hier am 'Rechtecksignal' erkennen kann:

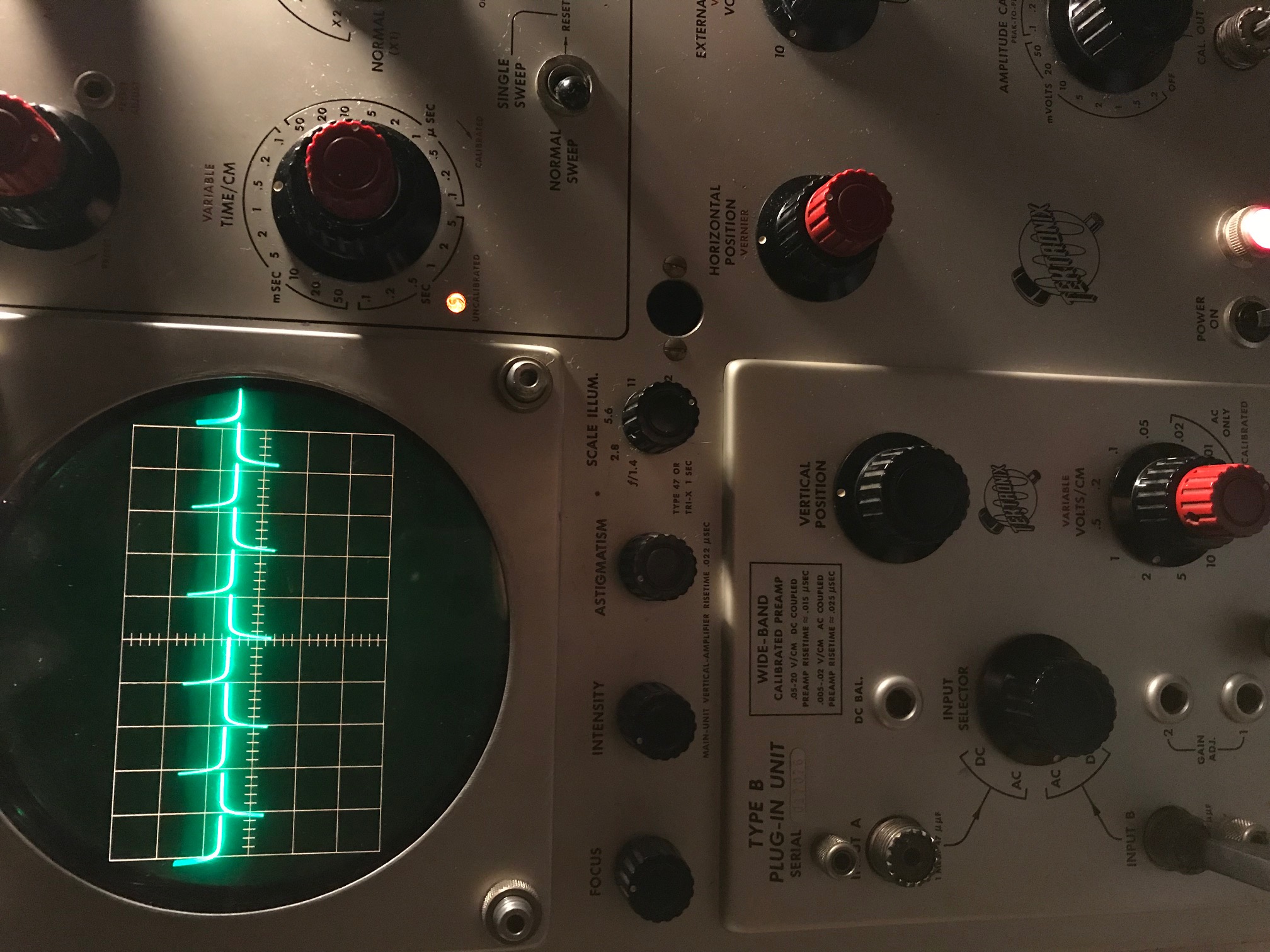

Nach einem 'Bad' in Kontaktspray war dann alles wieder okay:

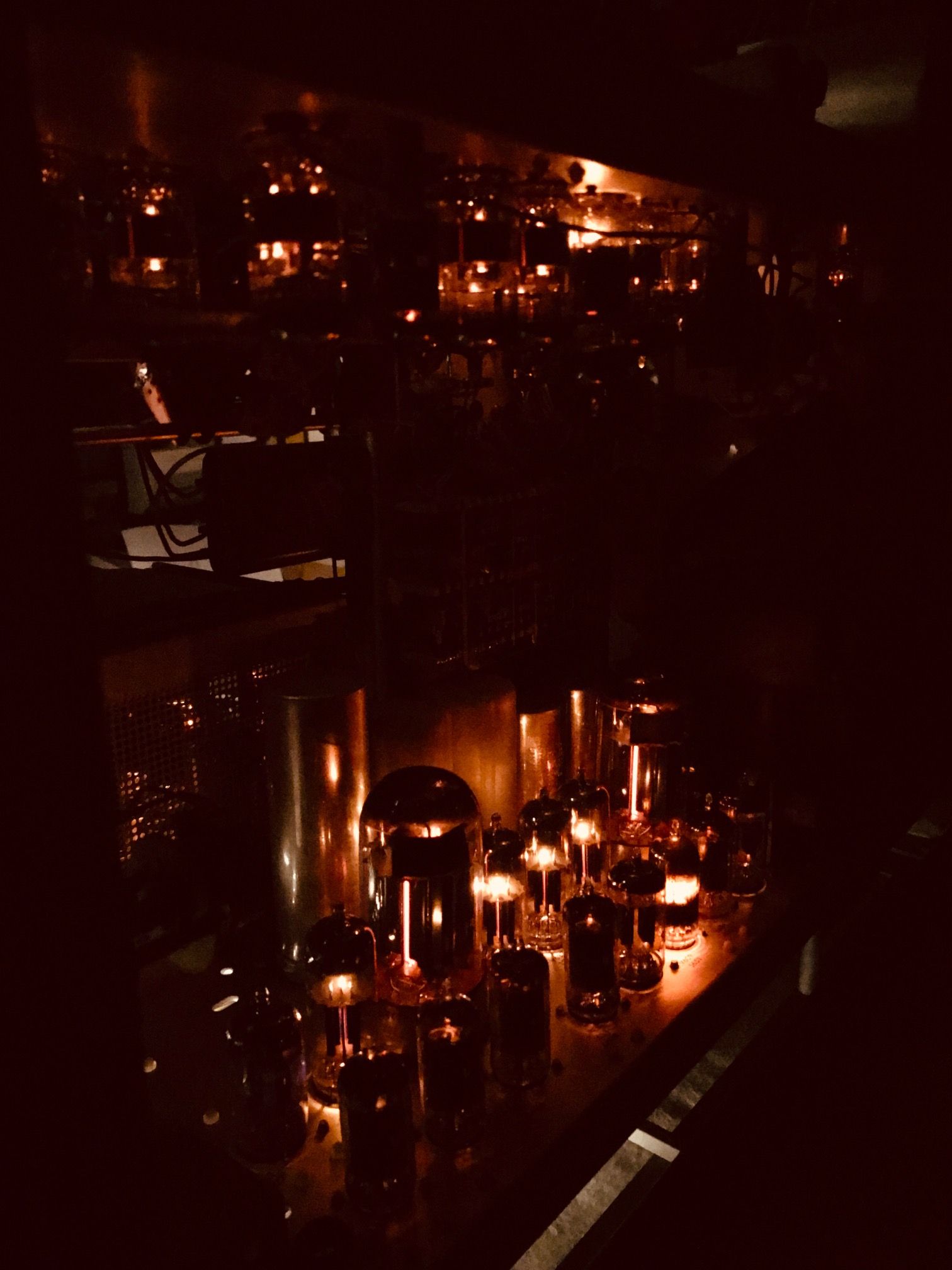

Für Röhrenfans eine Augenweide
:
Wünsche euch einen schönen Tag,
Martin
So, der Lüfter läuft wieder 'rund'. Wahrscheinlich war es ein mechanisches Problem mit dem Rahmen oder er saß nicht richtig auf der Achse.
Nach der Um-Verdrahtung des Trafos stimmen die Heizspannungen auch wieder: 6,2V (gnd) und 6,4V (elevated).
Die einzige Baugruppe die Probleme machte war die Empfindlichkeits-Umschaltung im Einschub (VOLTS/CM), die hatte wohl Kontaktproblem wie man hier am 'Rechtecksignal' erkennen kann:
- IMG_3417.jpg (603.61 KiB) 13819 mal betrachtet
- IMG_3416.jpg (585.17 KiB) 13819 mal betrachtet
:- IMG_3418.jpg (344.73 KiB) 13819 mal betrachtet
Martin
Re: Tektronix 533A
Gratulation!
Kontaktspray: Wenn du da die aggressive Variante (Kontakt 60 und Konsorten) genommen hast, bitte nicht vergessen, mit IPA nachzuspülen.
Kontaktspray: Wenn du da die aggressive Variante (Kontakt 60 und Konsorten) genommen hast, bitte nicht vergessen, mit IPA nachzuspülen.
liebe Grüße
Peter
Men occasionally stumble over the truth, but most of them pick themselves up and hurry off as if nothing had happened. (Churchill)
Peter
Men occasionally stumble over the truth, but most of them pick themselves up and hurry off as if nothing had happened. (Churchill)
Re: Tektronix 533A
War Kontakt WL, das ist nicht ganz so aggressiv glaube ich...
Was haltet Ihr vom Tek 502A und worauf muss ich bei einer Anschaffung achten?
Ich schaue mir am Wochenende eins an...
Was haltet Ihr vom Tek 502A und worauf muss ich bei einer Anschaffung achten?
Ich schaue mir am Wochenende eins an...
Re: Tektronix 533A
Schöne Kiste, echter Dual Beam, mit 2 sehr empfindlichen Differezialeingängen. 502A ist etwas kleiner als der 533A und hat keine Einschübe. Z. B. Für Audio sehr gut geeignet.
Afgrund seiner Bauart wird der 502 bzw 502A von Plünderern sehr verfolgt. Vorkommen noch öfters, er ist nicht so selten wie manch anderer.
Lg Martin
Afgrund seiner Bauart wird der 502 bzw 502A von Plünderern sehr verfolgt. Vorkommen noch öfters, er ist nicht so selten wie manch anderer.
Lg Martin
Re: Tektronix 533A
So, wieder ein Röhrenoszi vorm Schlachthof gerettet!
Vielen Dank für die Infos Martin! Ist genau das richtige Gerät für Audiomessungen und wird hoffentlich mein altes Hameg in Rente schicken, wenn ich es zum laufen bekomme.

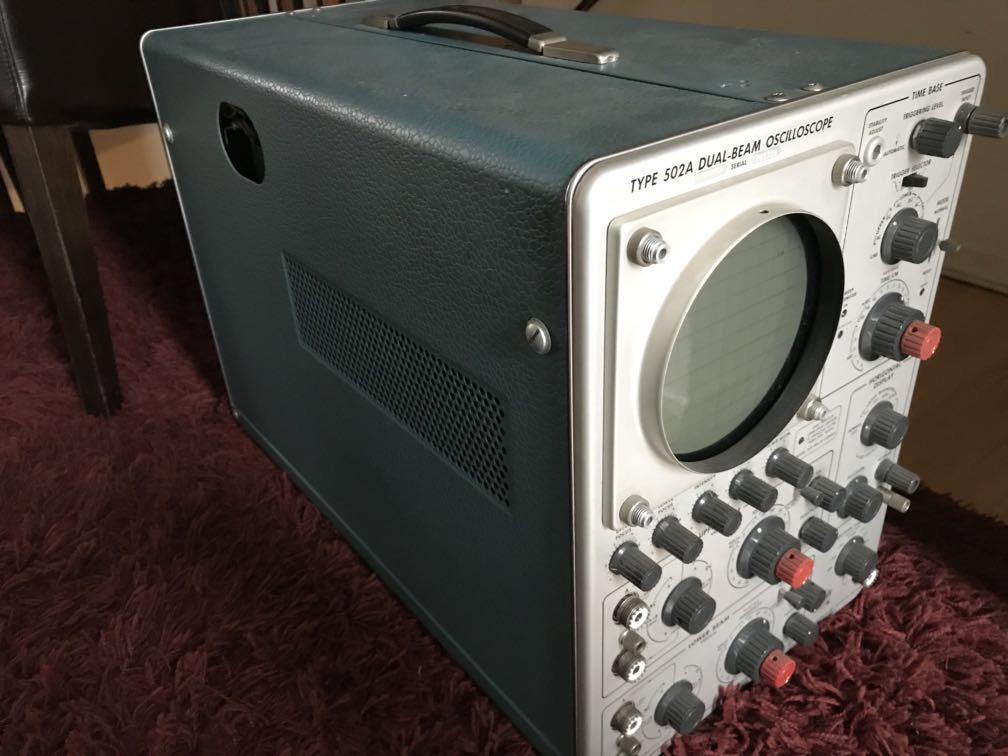

Zustand ist wieder mal sehr gut:
Vielen Dank für die Infos Martin! Ist genau das richtige Gerät für Audiomessungen und wird hoffentlich mein altes Hameg in Rente schicken, wenn ich es zum laufen bekomme.
Zustand ist wieder mal sehr gut:
- 4C653B6A-BE31-4ED8-9AE1-310762907FC7.jpeg (134.54 KiB) 13761 mal betrachtet
