HP 54601A

[Martin]

den hab ich in der Bucht gefunden,

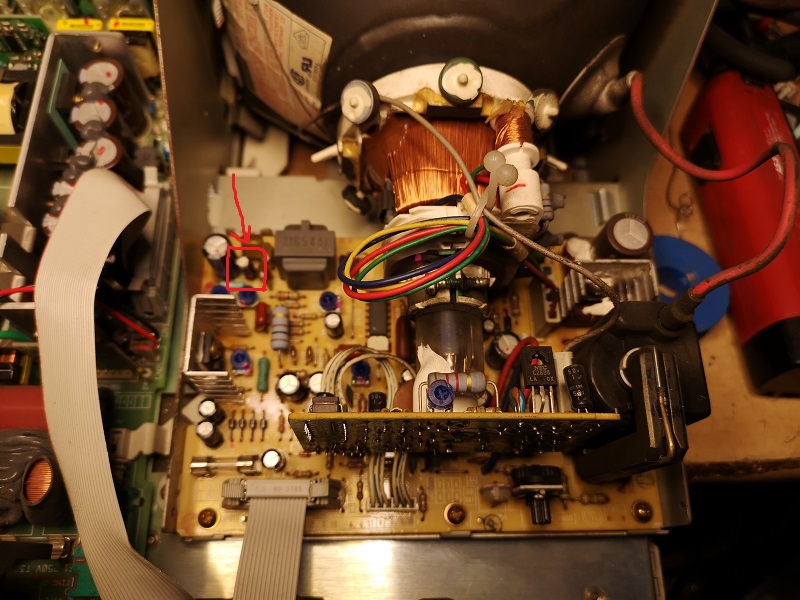

Vertikalproblem im Anzeigeteil. Das stammt übrigends, genau wie das SNT, von Yokogawa.
Made in USA ist also nur auf die Unterseite des Gerätes bezogen, da sitzt das SMD Board von HP

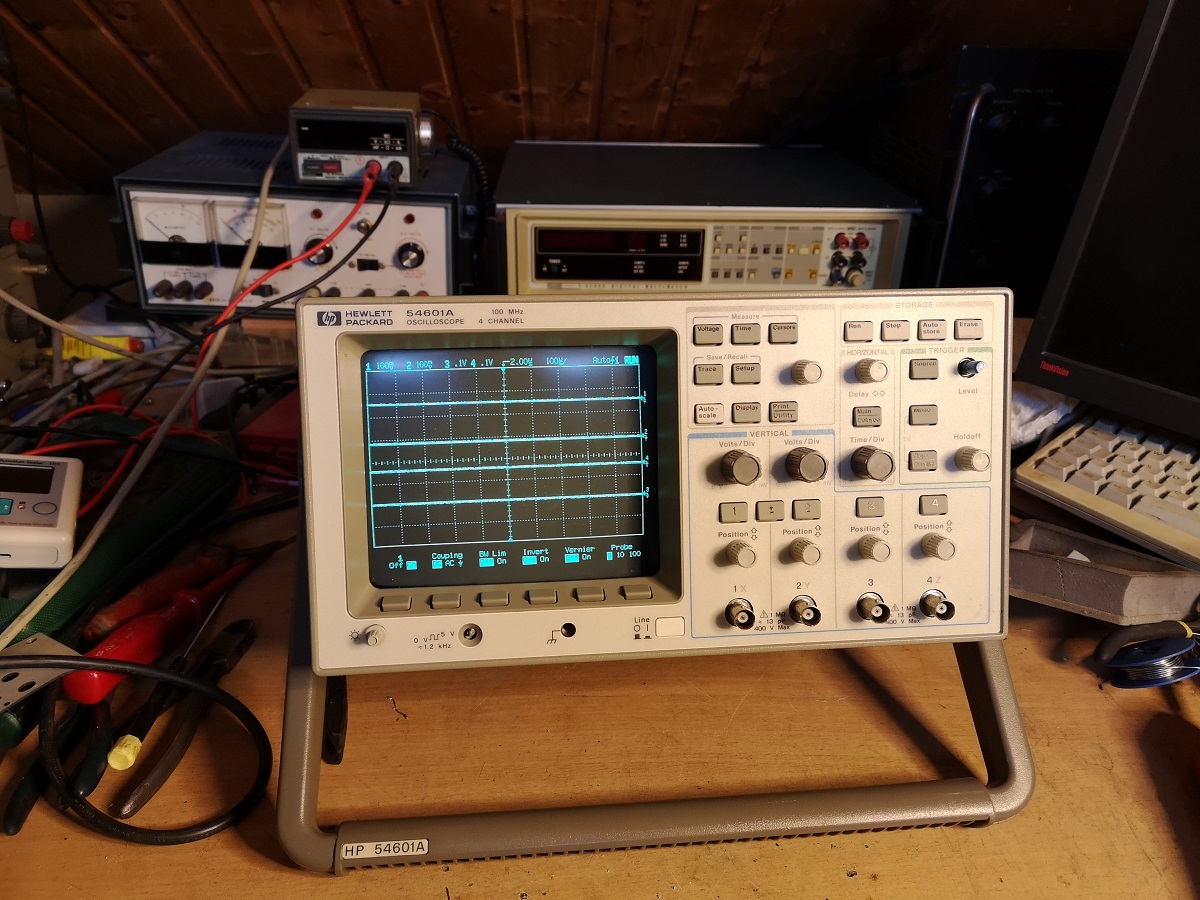

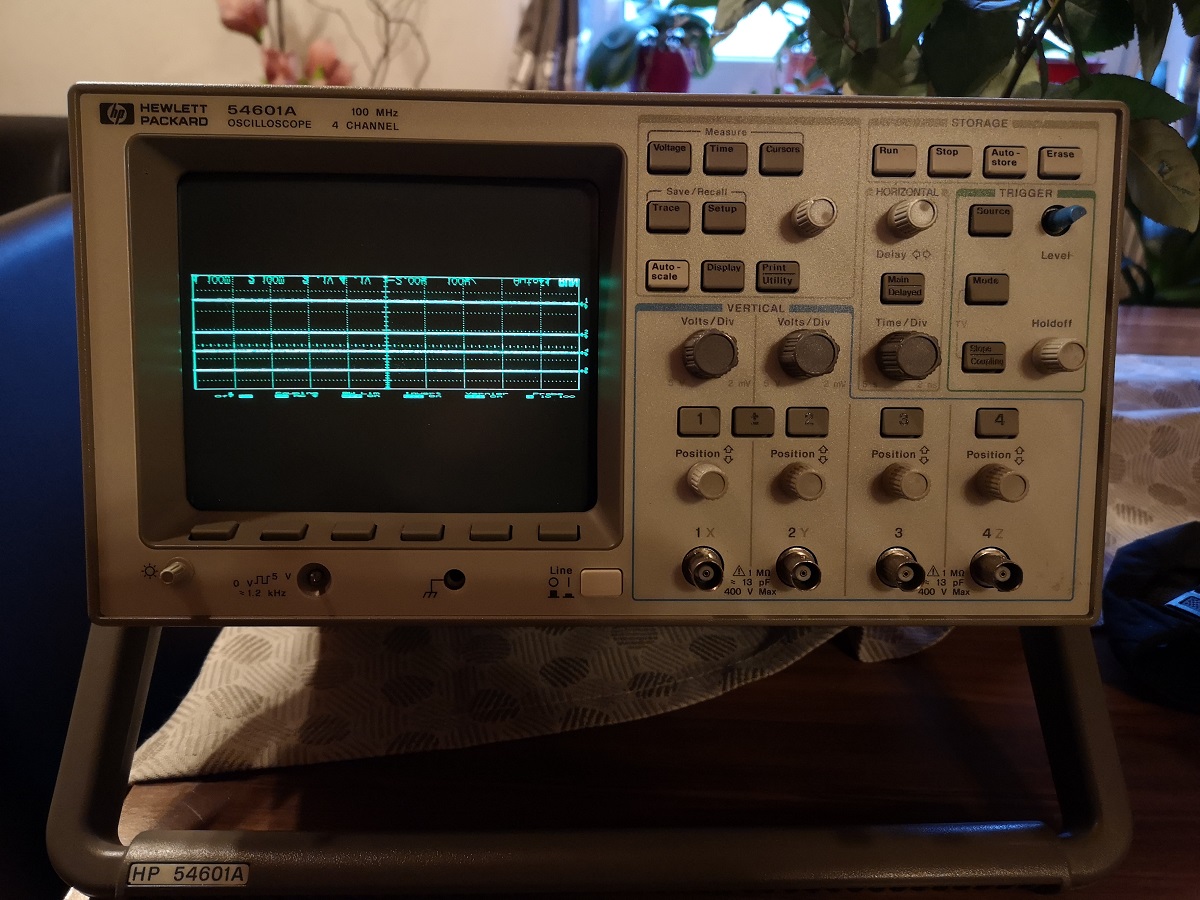

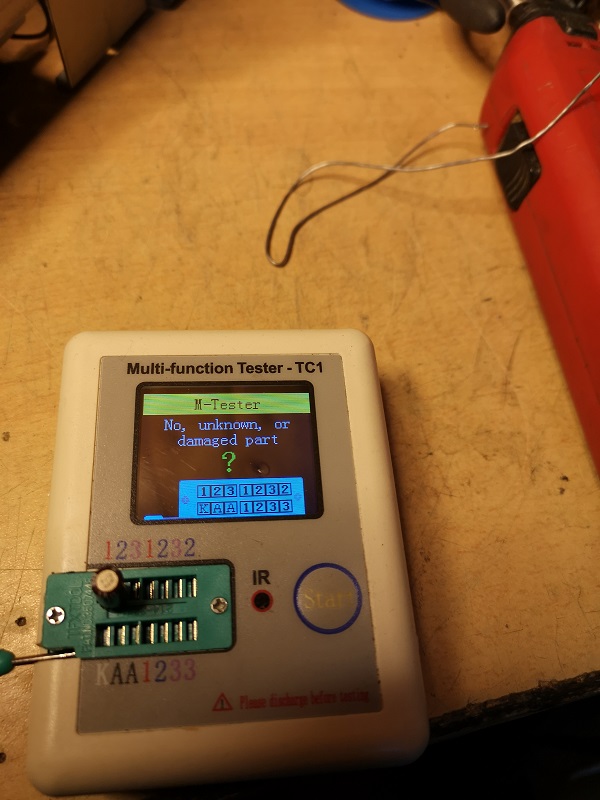

nachdem der tote Elko erwischt und getauscht wurde
geht es dem DSO nun wieder gut


Ich hab übrigends fast dasselbe Gerät (54601B) letztes Jahr auf der Makerfaire gesehen bei unseren Standnachbarn.


lG Martin

[Martin]

!! das Plotter Movie benötigt eine Menge Daten, daher nicht auf dem Handy schauen, nur WLAN , daheim.


http://www.wellenkino.de/video/54601A_7475A.mp4

Plotten auf dem 7475A Stiftplotter, er malt den aktuellen Bildschirm.
Das funktioniert nur wenn die HPIB Option dabei ist.
lG Martin

[Martin]

ich hab nun in der Bucht wieder was für ihn gefunden.

HP 54657A und HP 54659B.

Mein 54601A hat eine Optionbox 54650 an der Rückseite, diese ist sein HPIB Interface.
Sie wird nun nichtmehr benötigt da sie in 54657A komplett enthalten ist, selbiges stellt aber auch etliche nützliche Zusatzfunktionen bereit:

FFT feature allows you to analyze your signal in the frequency domain
Adds GPIB and remote programming capability
Can store up to 100 traces in nonvolatile memory
Adds unattended waveform monitoring - can store out-of-limit traces
(Quelle: HP)

HP 54669B ist funktionsgleich, entält aber anstelle des GPIB Interface eine serielle Schnittstelle sowie einen Parallelport (Druckerbus).

lG Martin

[Martin]

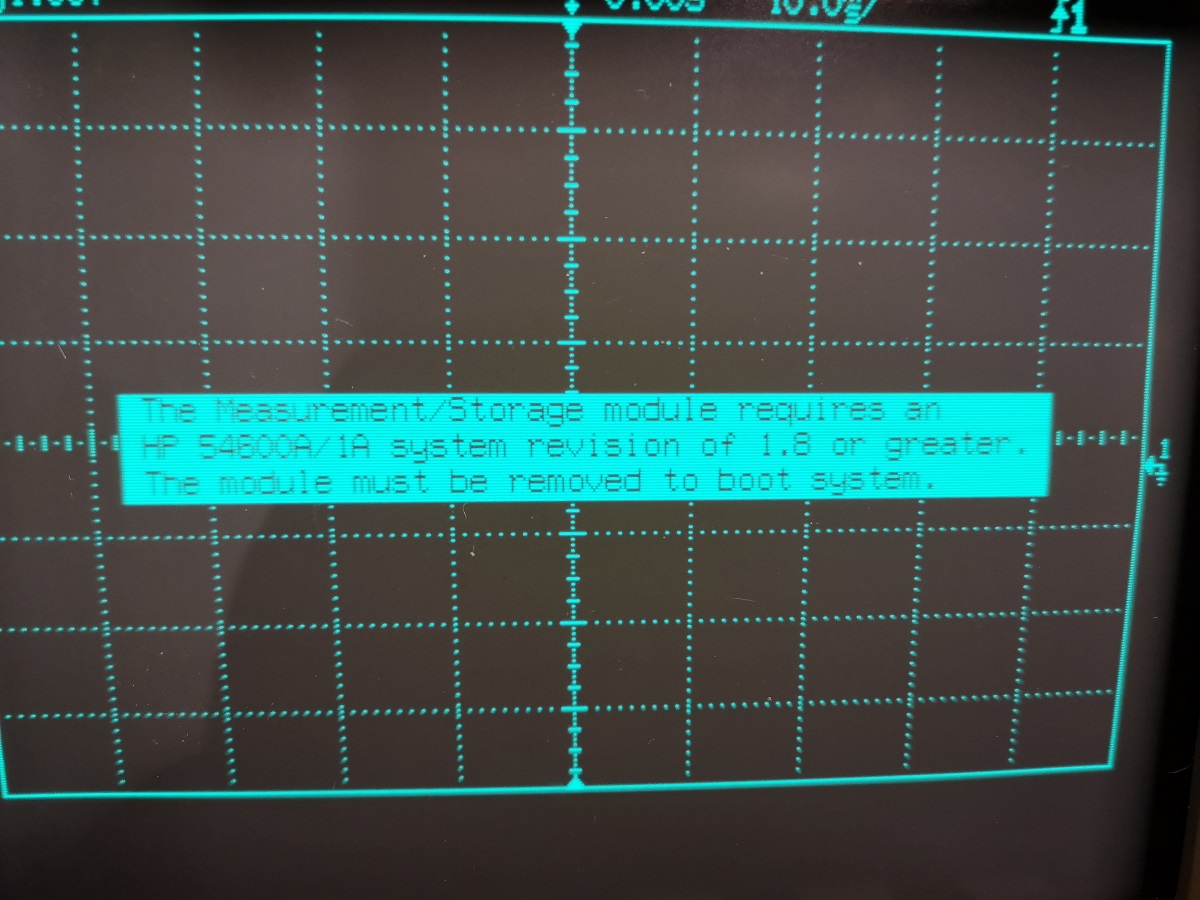

das kommt dabei raus wenn man Geld für ein DSO ausgibt


to do: ermitteln ob eine Revision für die Gurke machbar ist, anderfalls verbuch ich das als Lehrgeld.
Die Kurzbeschreibung von HP zu der Option 54657A erwähnt dieses Problem nicht. Ich hab hier 1.7

lG Martin

[Martin]

Revision von HP ist ein 54601-68702 upgrade, vermutlich ein Rom oder Eprom.
