Wie man aktive Tastkopf tötet, auf andere Art (Tektronix P6205)

[Matt]

Moin

Ich bekam Tektronix P6205 von Spender geschenkt, (danke )
Natürlich mit Hinweis, dass es nicht funktioniert.

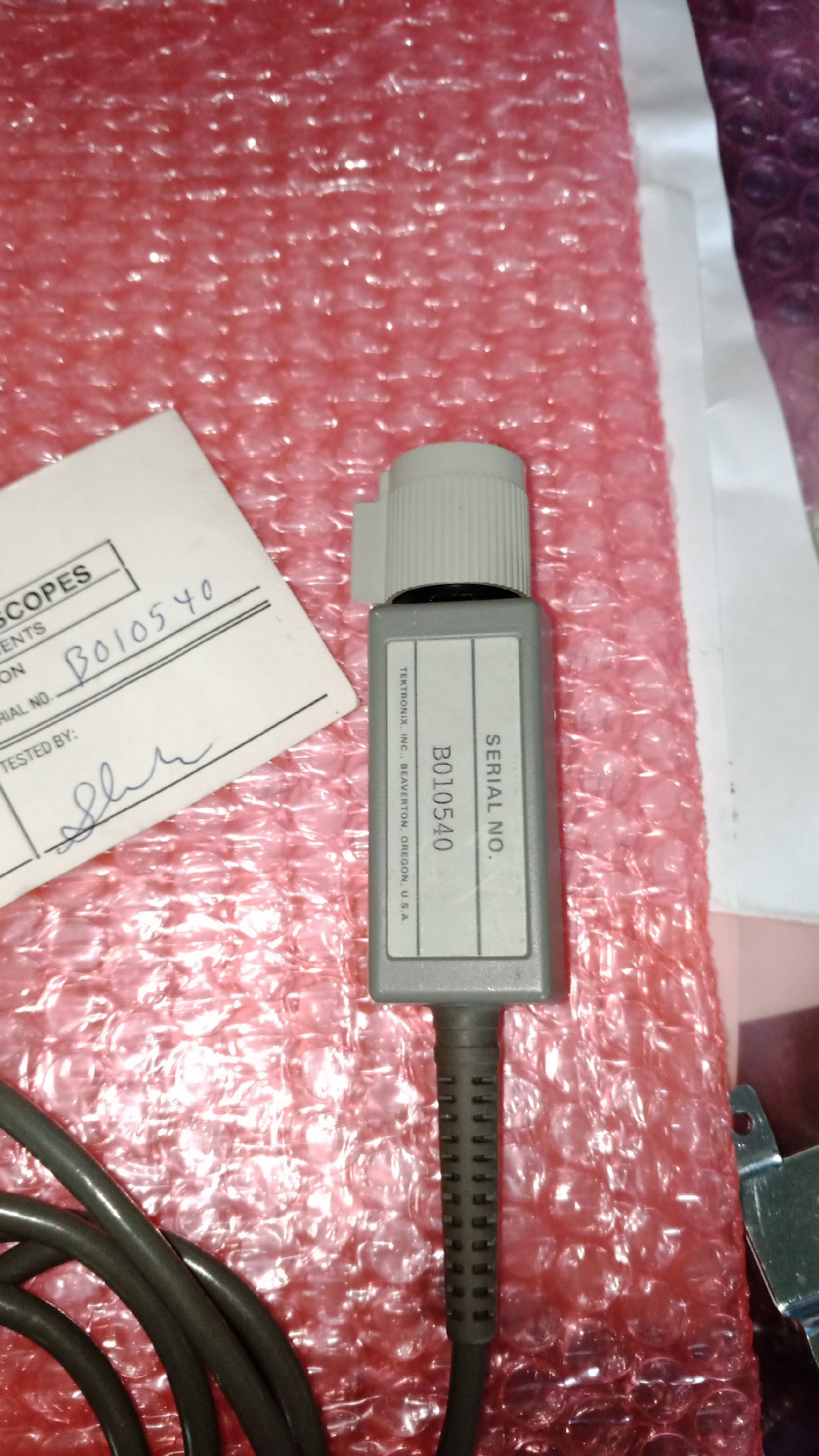

Ich habe untergesucht und fand seltsam, dass Serienummer auf Gehause nach oben zeigt und Drehding irgendwie lasch ist.

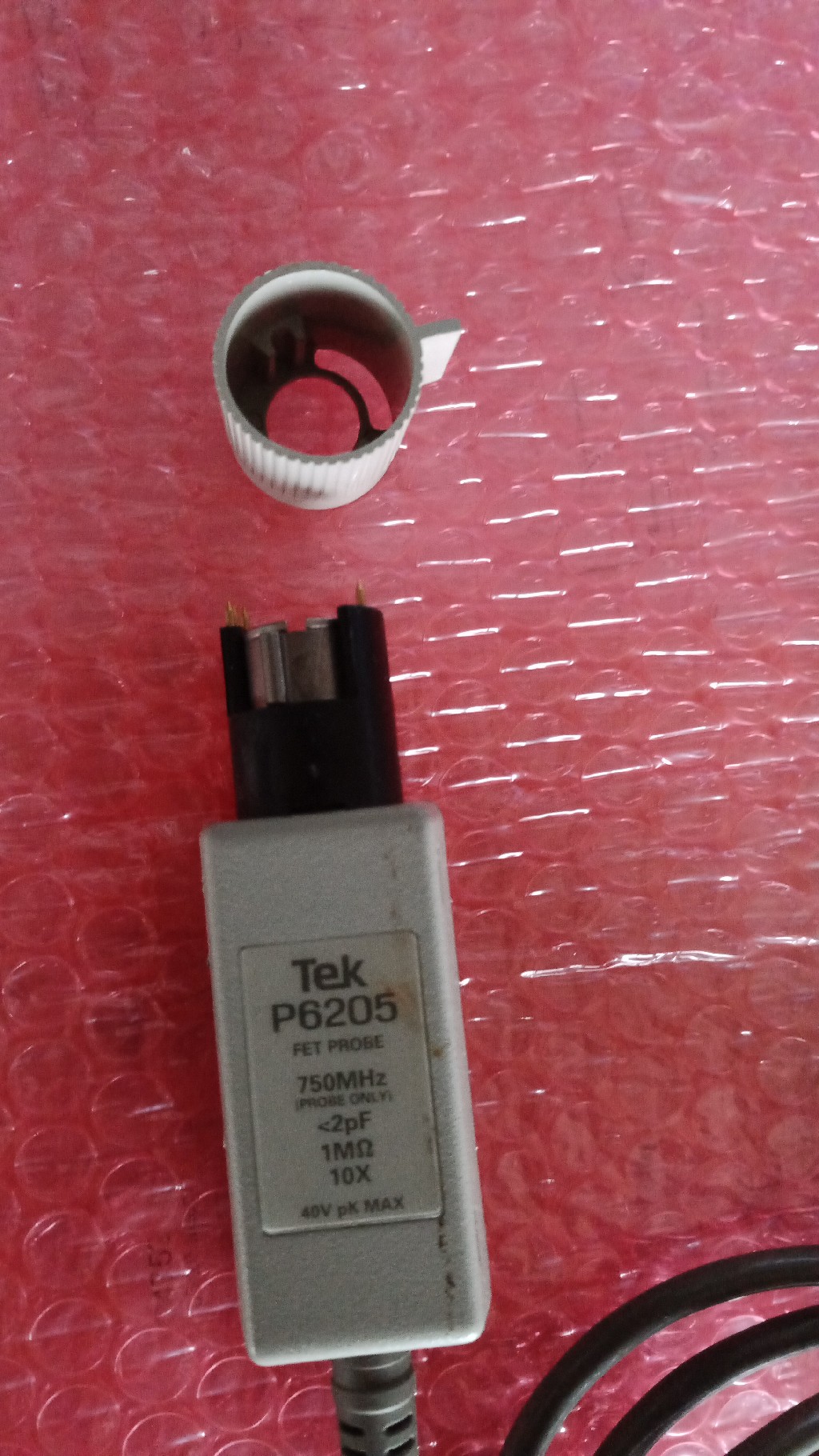

Shice.. da ist weisse Hülse an BNC Stecker wirklich 180° verdreht eingesteckt. -> +-5V Versorgung wird gekreuzt.
Kein Wunder dass Eingangsverstärker sich zerlegt hat. I2C EEPROM hat wundersam überlebt.

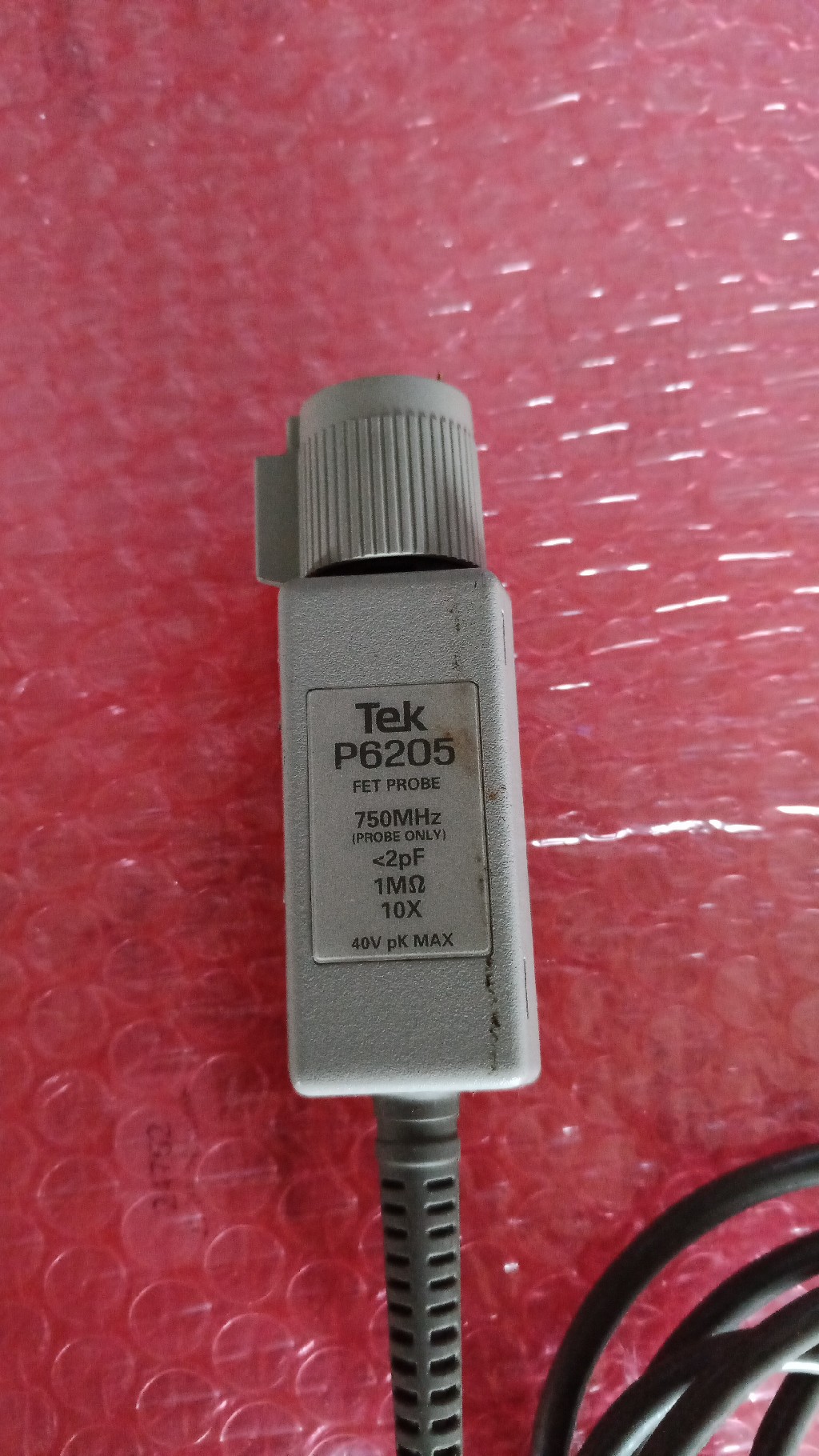

So sollte normalweise aussehen .


Ich überlege, wie ich damit weiterkommen. Da gibt von TI schönes IC names BUF802


Grüss
Matt

[ProgBernie]

Ah, tolles "Feature" mit dem verdrehten Bajonett. Schade daß da nicht eine Verpolschutzdiode drin war.
Irgendwo hatte ich mal gesehen daß ein Gorilla einen Centronics-Ribbon-Stecker um 180° gedreht aufgesteckt hatte, wie auch immer er das geschafft hat. Stecker mit deutlich geweiteter Rosette...

[Matt]

Normalweise ist weisse Hülse mit Lasche bombenfest mit BNC Stecker verbunden. Aus irgendwelchere Grund ist es locker und einer steckt nichtsahnend ihm andersdrum, nachdem es abgefallen ist -> Tod des Eingangsverstärker.
Ich habe hier TCP202, der ich mit begehrte Schrott getauscht habe: Ihre Hülse ist bombenfest.

Ich glaube, wird mal mit BUF802 ausprobieren, aber das in orginale Tastkopfgehause reinzubringen -> unmöglich.
Eher mit OPA659 hat man Chance. BUF802 ist wesentlich geiler
