Wandel & Goltermann MG-47

[radioler]

Hallo zusammen,

vor über 30 Jahren konnte ich bei meinem damaligen Arbeitgeber einige alte Messgeräte vor der Verschrottung retten. Seither nutze ich einige davon in meiner Hobbywerkstatt.

Bei der Suche nach Informationen zu einem dieser Geräte bin ich auf Eure Seite und dieses Forum gestoßen.

Unter den geretteten Geräten war auch dieser Sinus-Generator von Wandel & Goltermann, Typ MG-47, zu dem auch die Bedienungsanleitung und selbst der Kaufbeleg noch vorhanden waren. Er wurde im Frühjahr 1967 für DM 1925.- angeschafft.




Das Gerät überstreicht den Bereich von 30 Hz bis 300 kHz in sechs Teilbereichen. Es ist mit vier Röhren bestückt, zwei EF 80 und zwei EL 84.


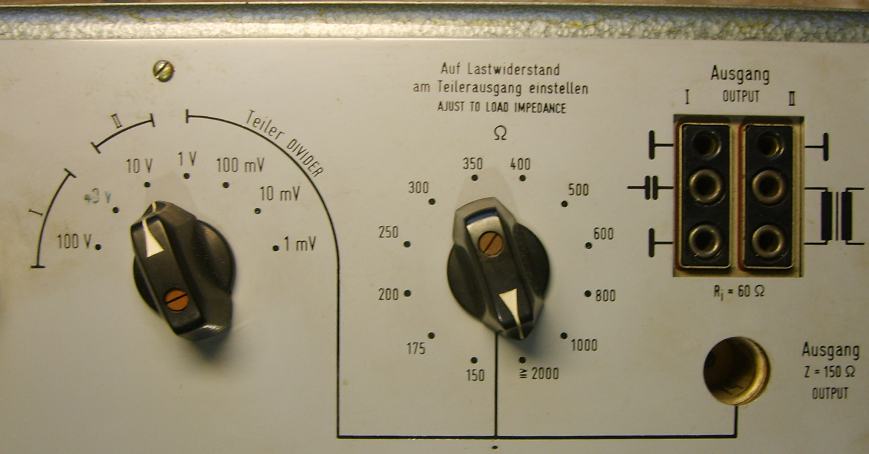

Als Ausgänge gibt es einen potentialfreien induktiv gekoppelten und einen C-Ausgang.


Letzterer machte jetzt Probleme, weil der Kondensator inkontinent wurde. Er hängt direkt an der Anode einer EL 84.

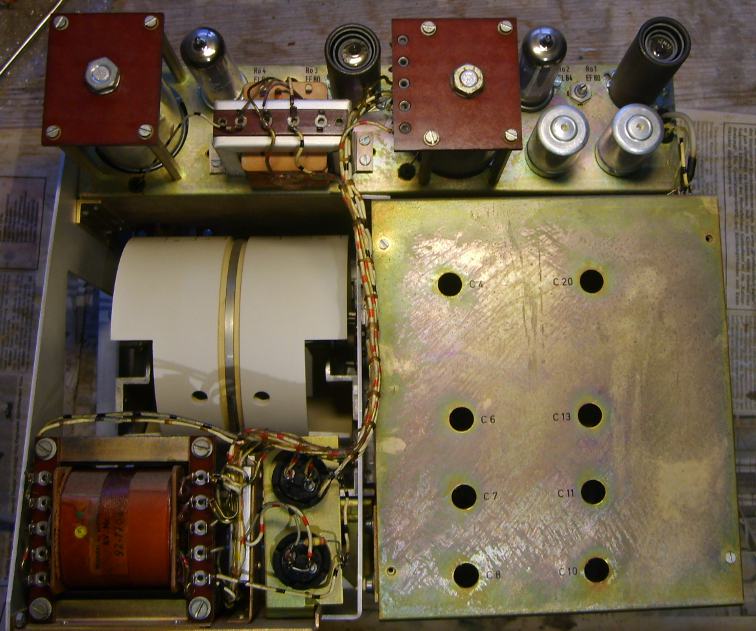

Das ist der Übeltäter:


Nach Austausch ist das Problem beseitigt.


Gruß
Manfred

[Messtechniker]

Wäre Interessant die Frequenzgang-Abweichnung (Spezifikation und Echt) zu sehen.

[radioler]

Herstellerangaben dazu:

Frequenzunsicherheit <= +/- 1 % +/- 1 Hz,
Frequenzwanderung nach 2 Std. Betrieb <= 0,002/h.

Nachmessen kann ich das mangels Zähler leider nicht.
Interessant wäre es aber schon, wie weit das Gerät das heute noch einhält, denn es ist augenscheinlich noch im Originalzustand, abgesehen von dem jetzt von mir getauschten C.

[Martin]

Glückwunsch, wunderschönes Gerätchen.
Willkommen bei uns

Seh ich da einen technischen Kaltleiter? Womöglich noch eines von Radium. Die sind unbeschaffbar. Da sie fast garnicht glühen leben sie aber sogut wie ewig. Ich hab hier von der Fa einen Netzspannungsregler WS6, der hat auch so eine Röhre.

lG Martin

[radioler]

Seh ich da einen technischen Kaltleiter?

Richtig!

Laut Teileliste ist es ein KL-50/5-9. Die Liste erweckt den Eindruck, er sei von W & G.
Ich hab den allerdings nicht ausgebaut, um mal nachzusehen. Das war mir zu heikel.

[Martin]

Wandel+Golterman hat von der Fa Radium eigens hergestellte technische Kaltleiter bekommen.
Deswegen sind die auch quasi unbeschaffbar, sie wurden kundenspezifisch hergestellt. Somit sind die in gewisser Weise schon von W&G
lG Martin
