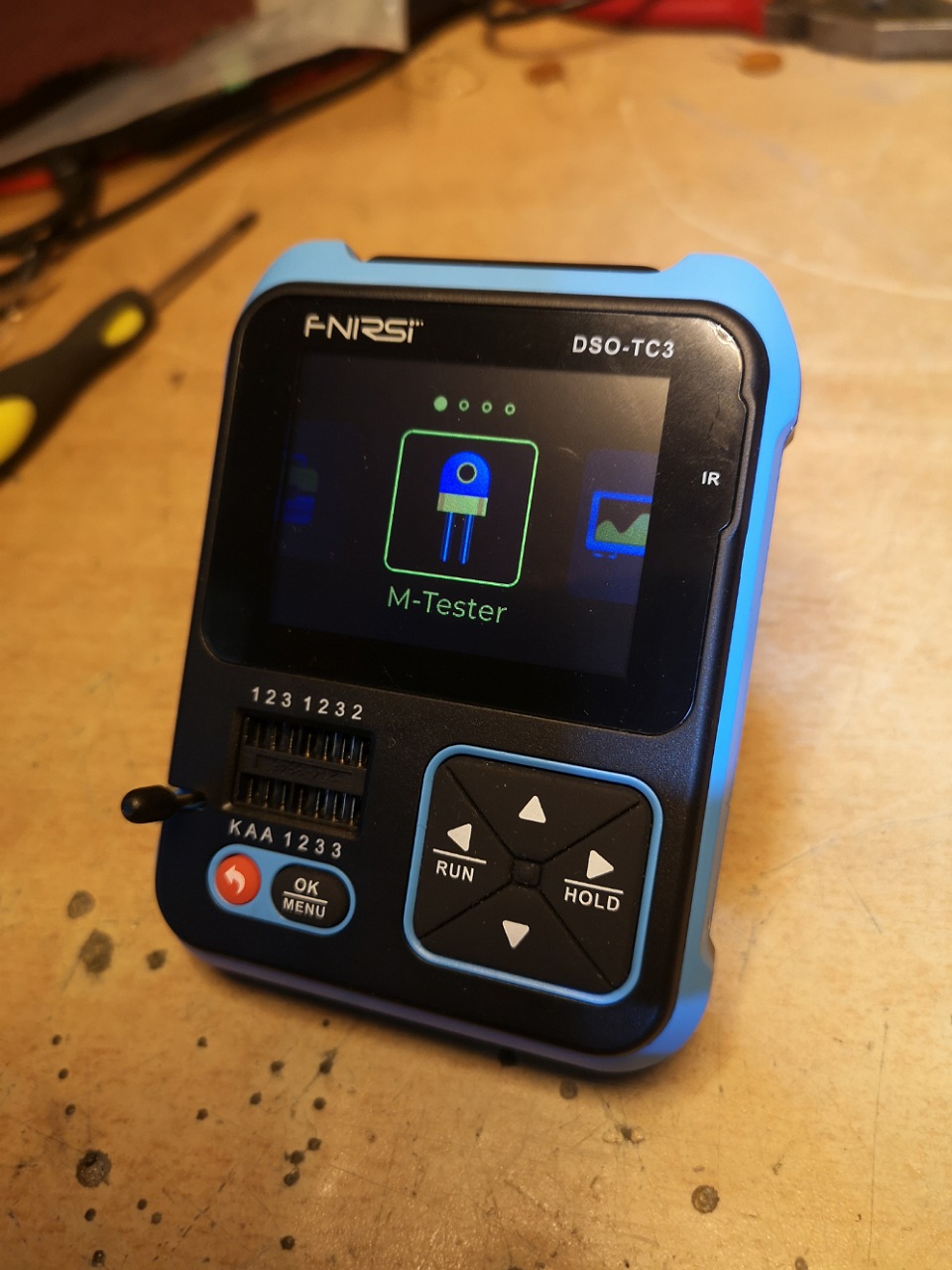

FNIRSI DSO - TC3

[Martin]

Das neueste Update dieser Chinakiste,
Hier die Luxusversion mit Oszi und Signalgenerator.

Kosten Nutzen.
Die 69 Euro sind schon etwas happig, dafür glänzt der kleine mit einem 500kHz einkanaligen Oszi der auch Frequenz anzeigt und einem erstaunlich gut gelungenen Generator mit mehreren wellenformen, bis 100kHz.
Der Komponententester ist wie TC1, er kann noch immer kein germanium.


Lg Martin

[Obelix2007]

Hallo Martin,

ich bekomme den auch in den nächsten Tagen, damit wäre mein Tester-Zoo erstmal vollständig.

Gruß Horst

[ProgBernie]

Also der Original-Transistortester wie meine Chinesennachbauten (TC1, GM328A) können Germanen. Gerade gemessen: OC604, ASY26, AC117, AF121, AF118, AF127, AF106, AF239, AD162

[Obelix2007]

... in meiner Erinnerung ist das bei meinen Testern auch so, bin momentan im Krankenhaus und kann daher leider nicht testen, werde sobald ich wieder Zuhause bin, den Test mit dem DSO-TC3 nachholen.

[Martin]

Gute Besserung
TC1 kann es, erkennt aber nicht vorhandene Dioden und setzt falsche Werte. Die kommen mit kleinen Kriechströnen nicht zurecht.
TC3 erkannte 2 Dioden, falsch

[Messtechniker]

hab' nur einen Germanen: AA118

TC1 // Hiland 644 //GM328A
Ir =1,8 uA //1,9 uA //1,9 uA
Uf = 1,04 V //1,03 V //1,03 V
C = 0 pF // -- // 55 pF-- 0,61 nF 0...5V

Doof kein Tabulator. Mehrfache Leerzeichen werden rausgeschmissen.....

[Matt]

hab' nur einen Germanen: AA118

Code: Alles auswählen

TC1              // Hiland 644   //GM328A
Ir =1,8 uA       //1,9 uA        //1,9 uA
Uf = 1,04 V      //1,03 V        //1,03 V
C = 0 pF         // --           // 55 pF--  0,61 nF  0...5V

Doof kein Tabulator. Mehrfache Leerzeichen werden rausgeschmissen.....

Da kannst du eben code -funktion dafür nutzen

[ProgBernie]

hab' nur einen Germanen: AA118

TC1 // Hiland 644 //GM328A
Ir =1,8 uA //1,9 uA //1,9 uA
Uf = 1,04 V //1,03 V //1,03 V

Das "Problem" bei Einweg-Germanen und dem Transistortester ist, daß man die "Messung" kennen muß. Die AA118 ist laut DaBla angegeben mit UF=1.05(typ)..1.55V(max) bei IF=10mA. Der Transistortester misst laut Dokumentation mit 6mA. Der angezeigte Wert ist also absolut plausibel, auch wenn er von den 0.3V die als Schwellspannung im Lehrbuch stehen abweicht. Die idealen Germanen sind halt unter Verschluß nebenan.

Der Sperrstrom liegt bei der AA118 zwischen 1.2µA(1.5V) und 2.5µA(10V), die gemessenen 1.9µA bei 5V sind daher auch gut passend.

Telefunken gibt die Sperrschichtkapazität nicht an.

Die parasitäre Diode die zwischen E und C bei Ge-Transistoren angezeigt wird basiert auf dem Effekt des Kollektorleckstromes ohne Basisstrom. Der verschwindet auch durch Dosenwinter nicht. In Vorwärtsrichtung wird der herausgerechnet, die alten Softwareversionen zeigten dann unsinnig hohe Stromverstärkungswerte an.

[Messtechniker]

Na, da scheinen meine AA 118 Germanen was zu taugen.
Bei Bedarf hier könnte ich mich von ca. 40 unbenutzen Germanen
und ca. 40 benutzen kurzbeinigen Germanen aus der gleichen Charge
gegen Briefporto trennen.

[Messtechniker]

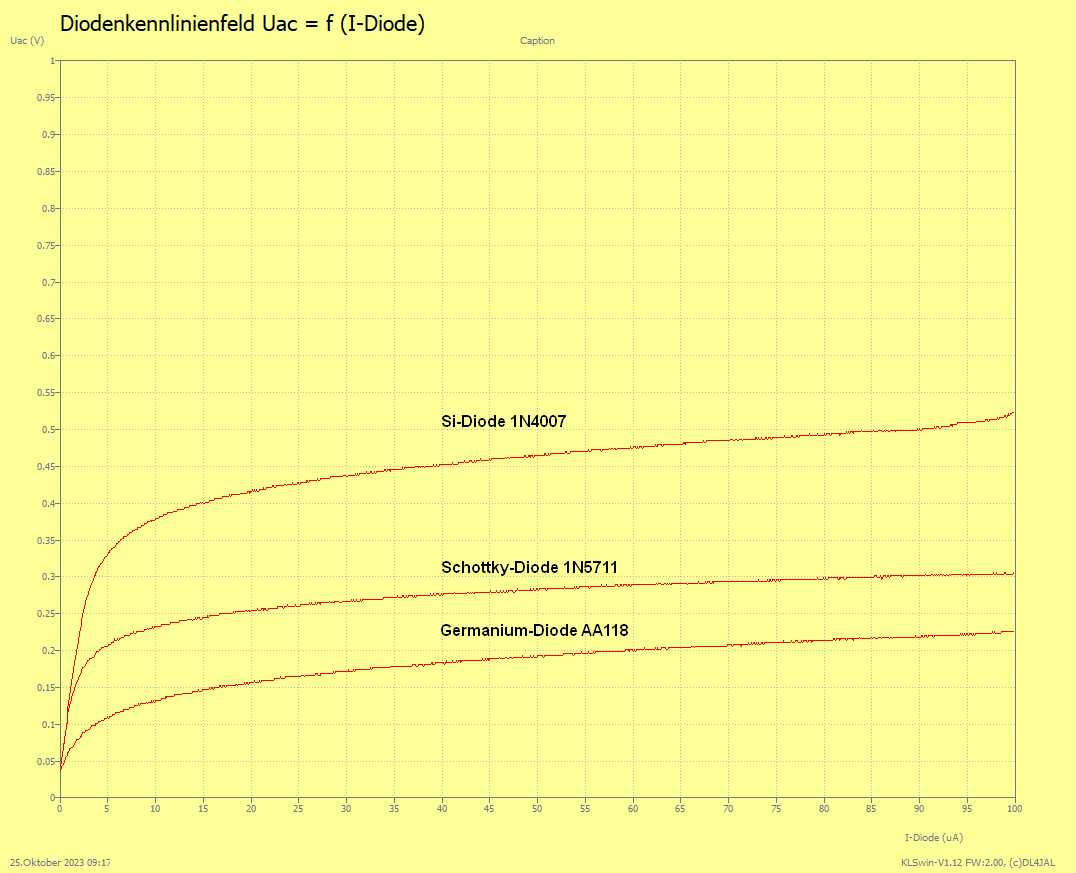

Mal was fürs Auge:
