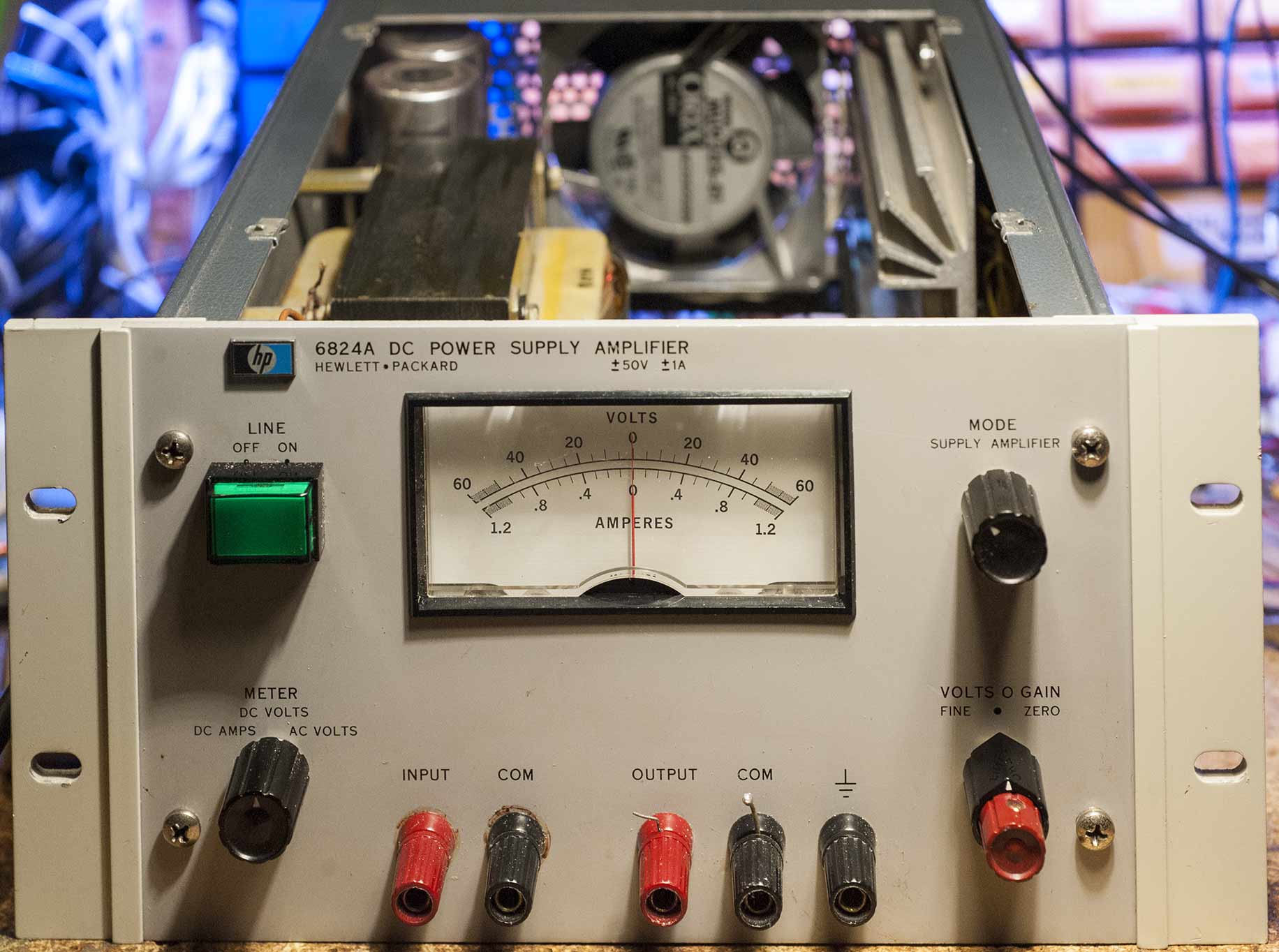

- hp6824A-Front_web.jpg (159.72 KiB) 11410 mal betrachtet

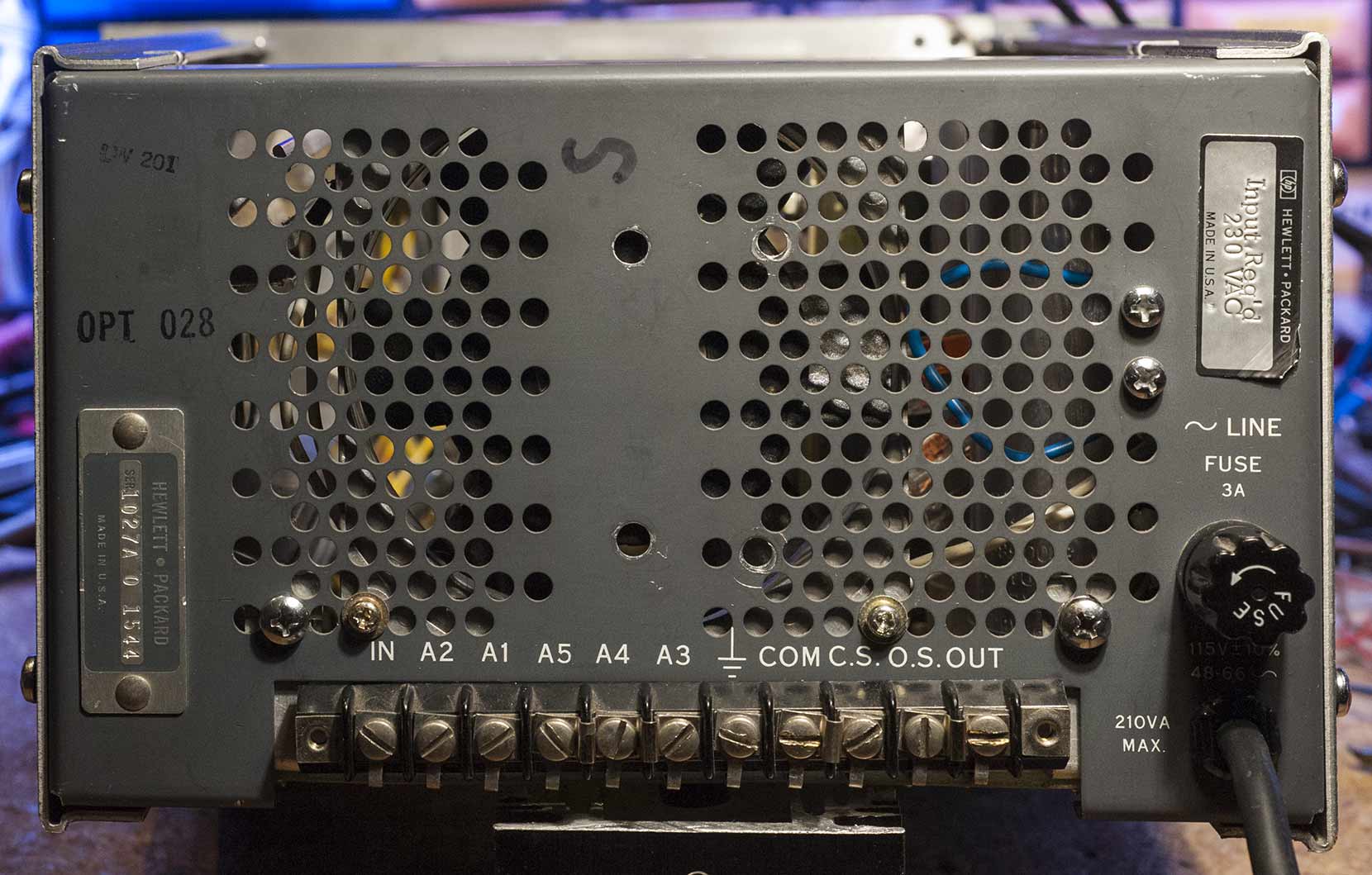

- hp6824A-Rückseite_web.jpg (160.9 KiB) 11410 mal betrachtet

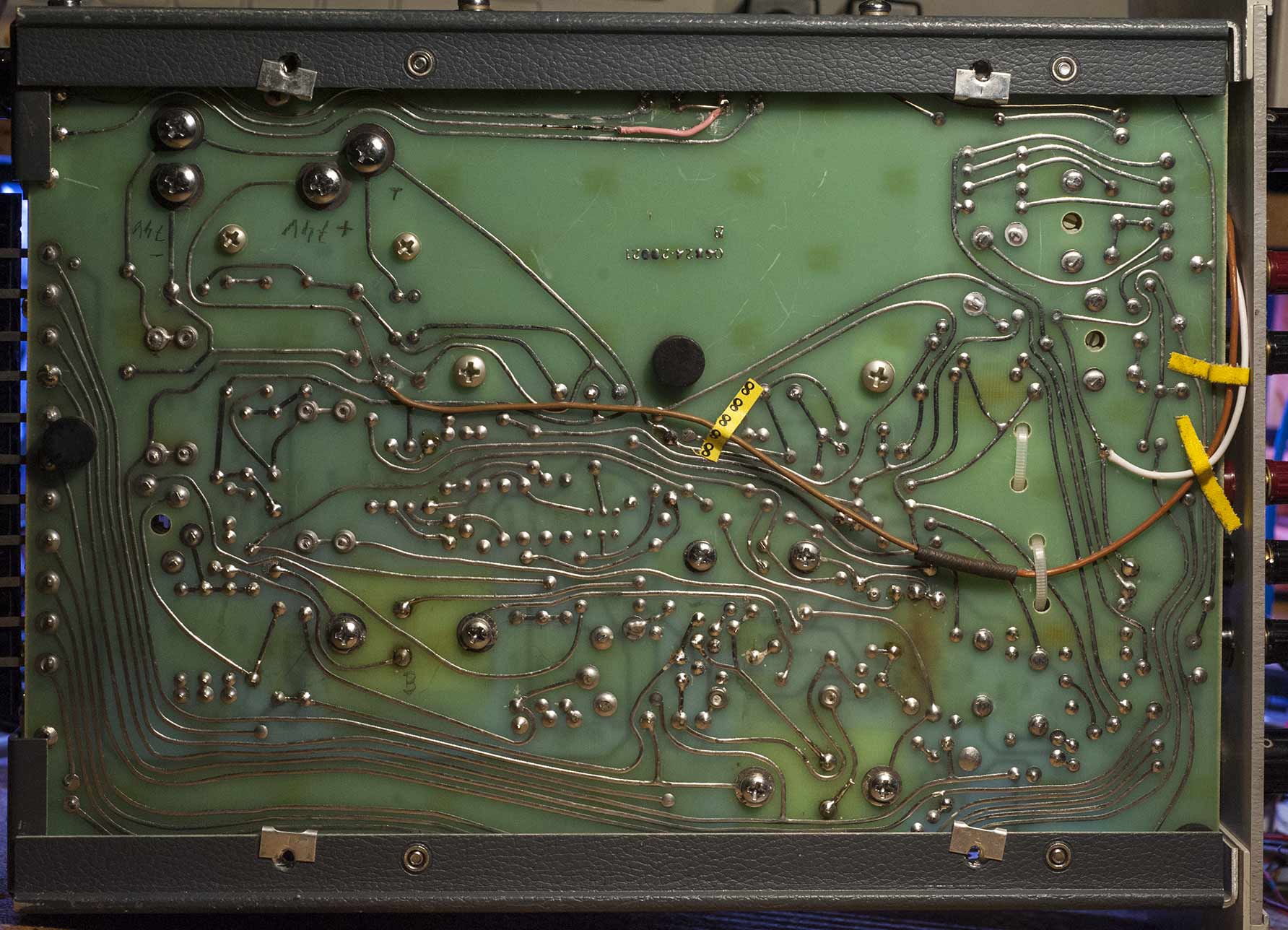

- hp6824A-Unters-Platine_web.jpg (234.44 KiB) 11410 mal betrachtet
Nach einigen Betriebsstunden trat ein seltsames Verhalten auf:

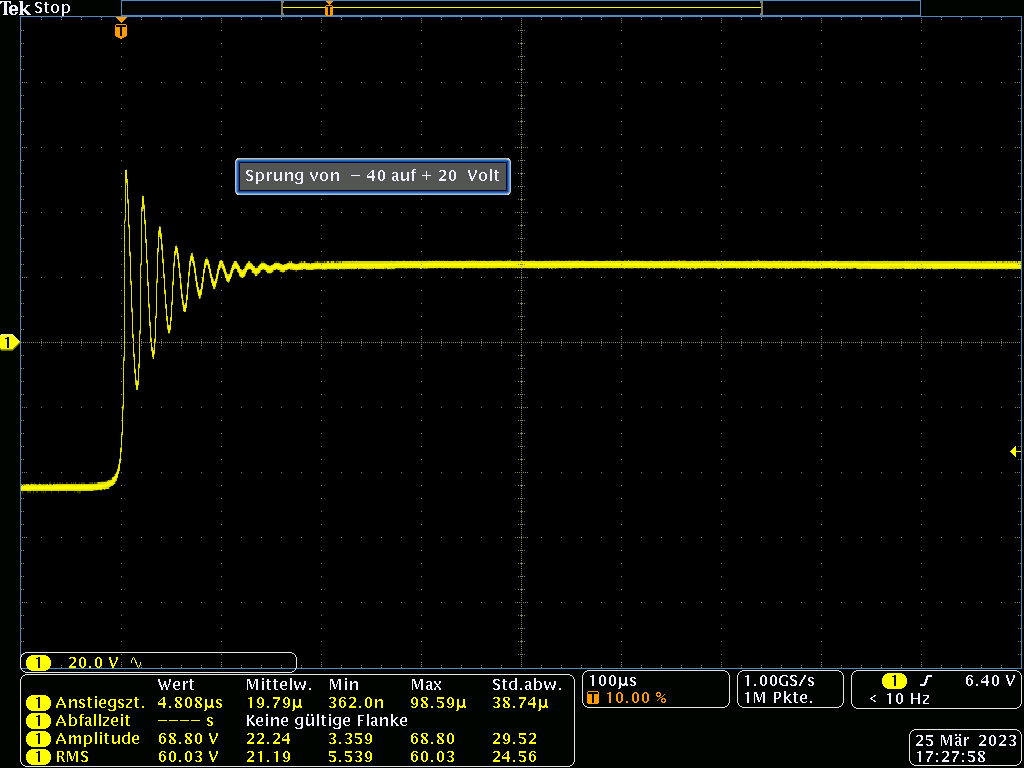

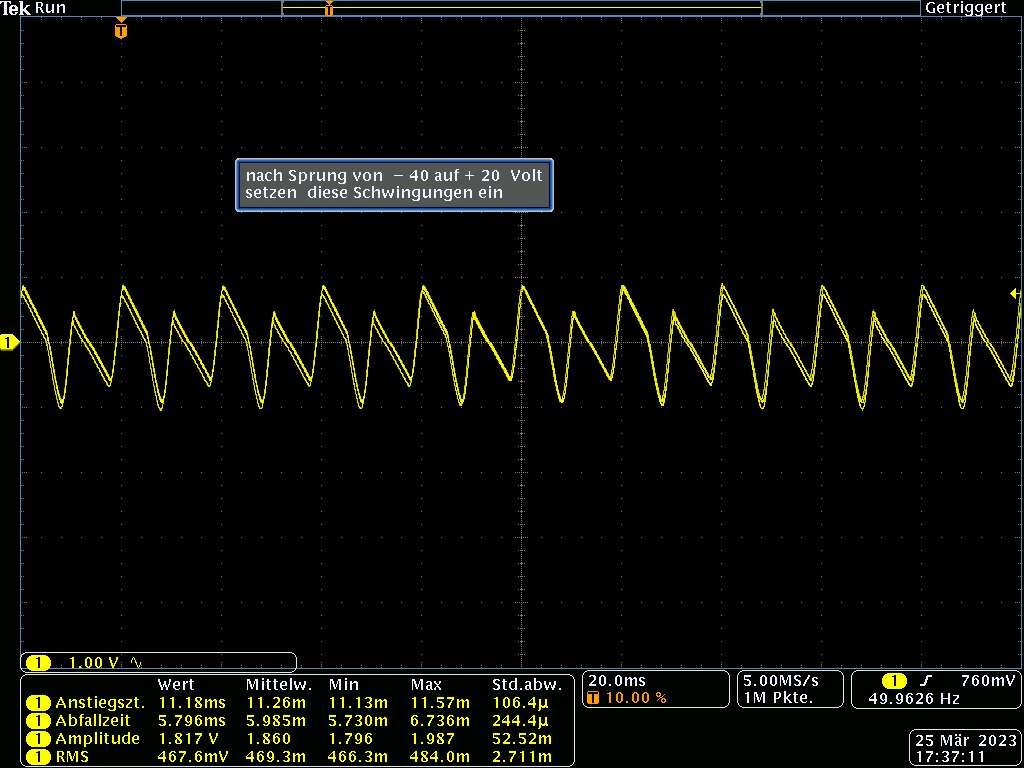

Wenn man eine negative Spannung einstellte und sich der Wert der -40 Volt-Marke näherte, sprang die Spannung plötzlich auf +20 Volt und einer Schwingung auf Netzfrequenz mit ca. 2 Vss.
- tek00000.png (21.06 KiB) 11410 mal betrachtet
- tek00001.png (30.68 KiB) 11410 mal betrachtet
Wenn dann die Einstellung zurück auf 0 und dann auf positive Werte gestellt wurden, waren die Spannungswerte wieder stabil. Längere Abkühlphasen (Netz Aus) und die negativen Werte waren auch wieder Stabil.

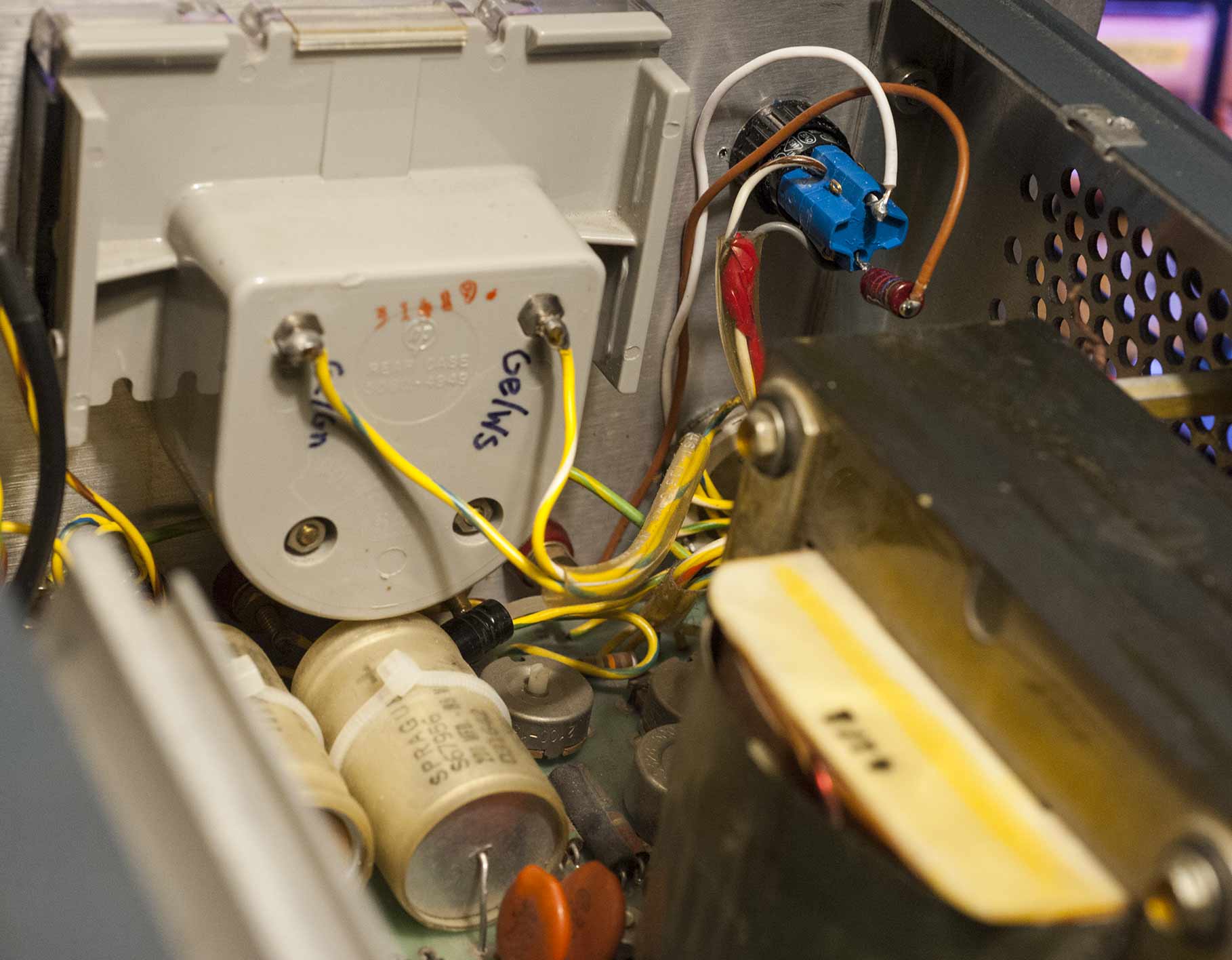

- hp6824A-neuer-Netzsch_web.jpg (133.14 KiB) 11410 mal betrachtet

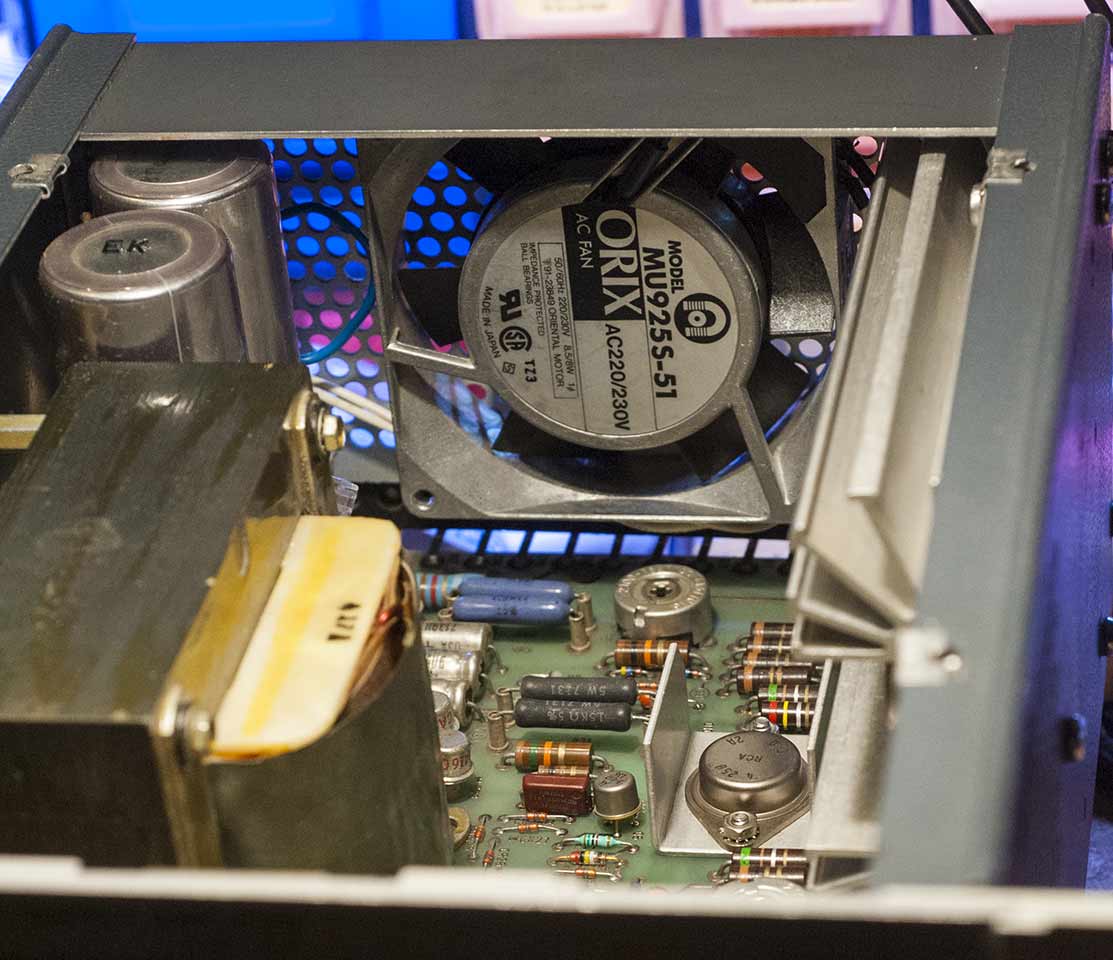

Die Temperatur im Gerät war trotz Lüfter an Q4 und Q10 sehr hoch (ca. 70 C°). Der kleine U-Kühlkörper konnte offenbar nicht die entstehende Wärme abführen.
- hp6824A-Org-U-KK-Q4_web.jpg (91.57 KiB) 11410 mal betrachtet

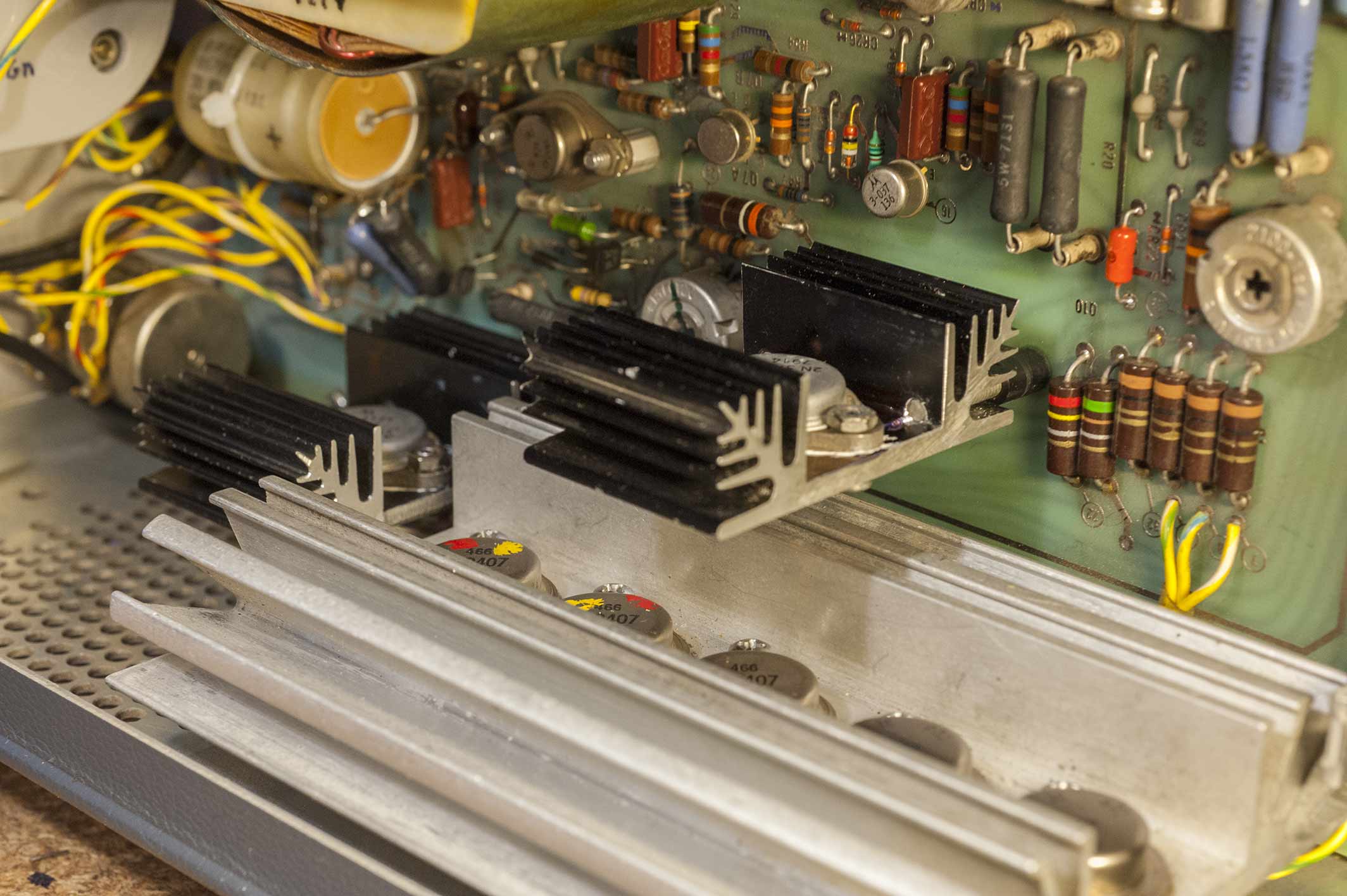

Q4 war bereits defekt - nach Tausch arbeitete das Gerät wieder normal. Ich habe dann noch etwas bessere Kühlkörper montiert und als Transistor auf 2N3773 gewechselt.
- hp6824A-neue-KK-Q4-Q10_web.jpg (190.59 KiB) 11410 mal betrachtet
Das Gerät arbeitet jetzt im Dauerbetrieb stabil und erreicht seine Spezifikationen.
Gruß Horst
