Der liebe Henrik hat mir neulich neben dem HP Modulation Analyzer (der übrigens problemlos funktioniert

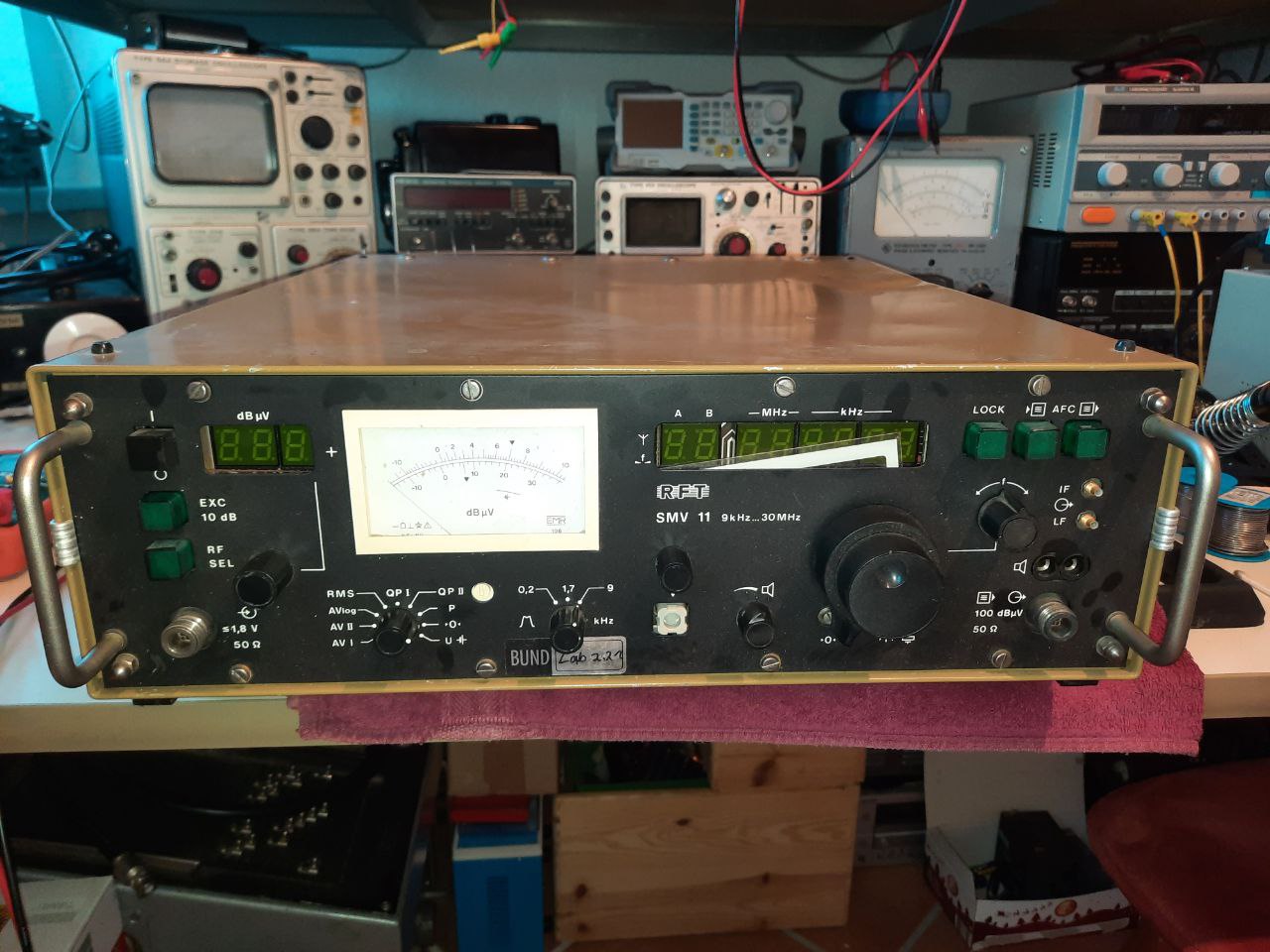

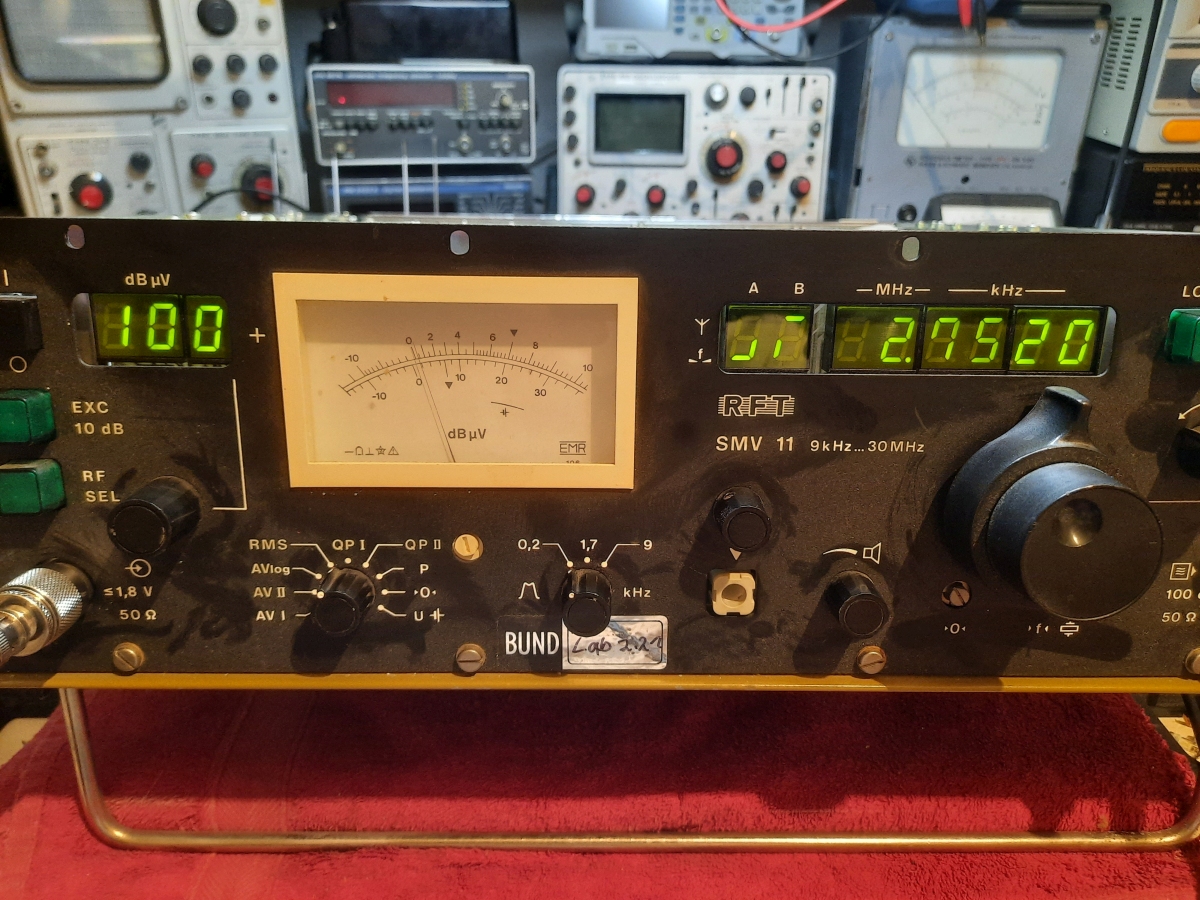

) noch ein weiteres Gerät vermacht.Ein RFT SMV11, also ein selektives Mikrovoltmeter aka. Störspannungsmeßgerät. Das Teil hat einen Frequenzbereich von 9kHz bis 30MHz bei einer Empfindlichkeit von 100dBµV bis runter auf -20dBµV. Die Bandbreite ist in drei Stufen wählbar, 9kHz, 1,7kHz oder 0,2kHz.
- photo_2022-03-13_16-56-31.jpg (181.45 KiB) 10325 mal betrachtet
Beim ersten Versuch tat sich nix, das Netzteil lieferte keine Spannungen.

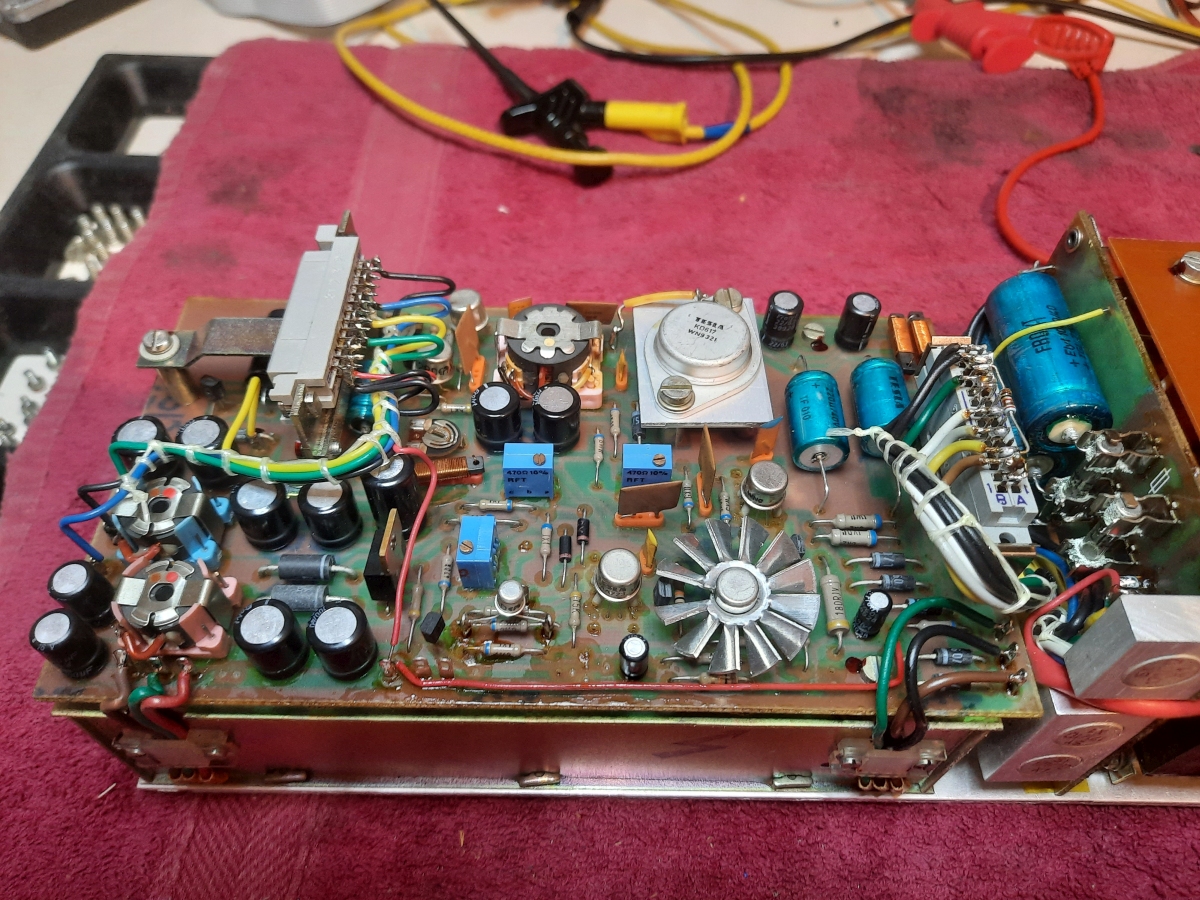

Nach dem Entfernen von 38 (!!) Schrauben kam ich dann auch an das Innenleben dran.

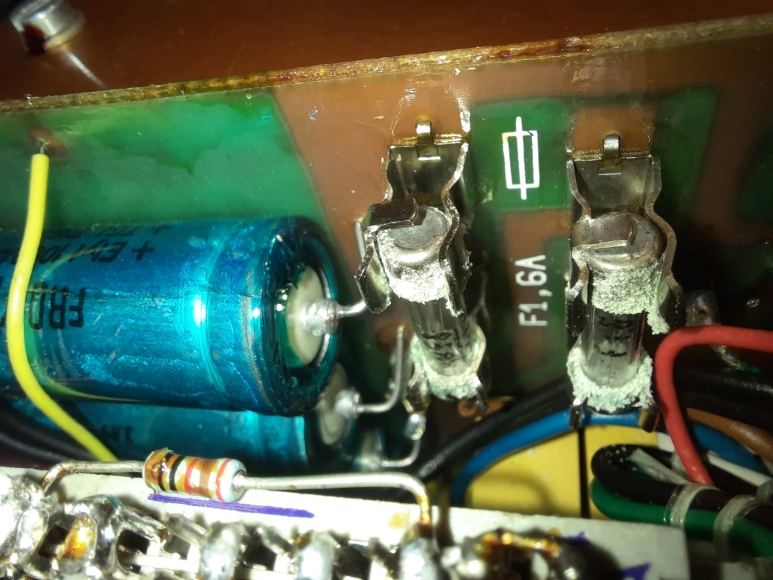

Alles sah neuwertig aus, nur die Sicherungen nebst Haltern waren völlig vergammelt.
Eine weitere Sicherung befindet sich im Gerät, wenn man den oberen Deckel entfernt. Auch diese war völlig gammelig.Halter gereinigt, neue Sicherungen eingesetzt; und es funktioniert!
- SMV11 05.jpg (795.02 KiB) 10325 mal betrachtet
- SMV11 06.jpg (320.79 KiB) 10325 mal betrachtet
- SMV11 08.jpg (722.86 KiB) 10325 mal betrachtet
- SMV11 09.jpg (676.58 KiB) 10325 mal betrachtet
Es gab auch noch spezielles Zubehör:

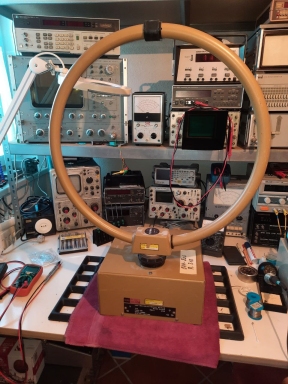

Die Feldstärkemeßantenne FMA11, bestehend aus dem Unterteil und zwei Loopantennen; eine für 9kHz - 1,6MHz, die andere ab 1,6MHz.
- SMV11 14.jpg (88.2 KiB) 10325 mal betrachtet
Nochmals VIELEN Dank!
LG
Schorse
