Fluke 5100B

[Matt]

Moin Leute

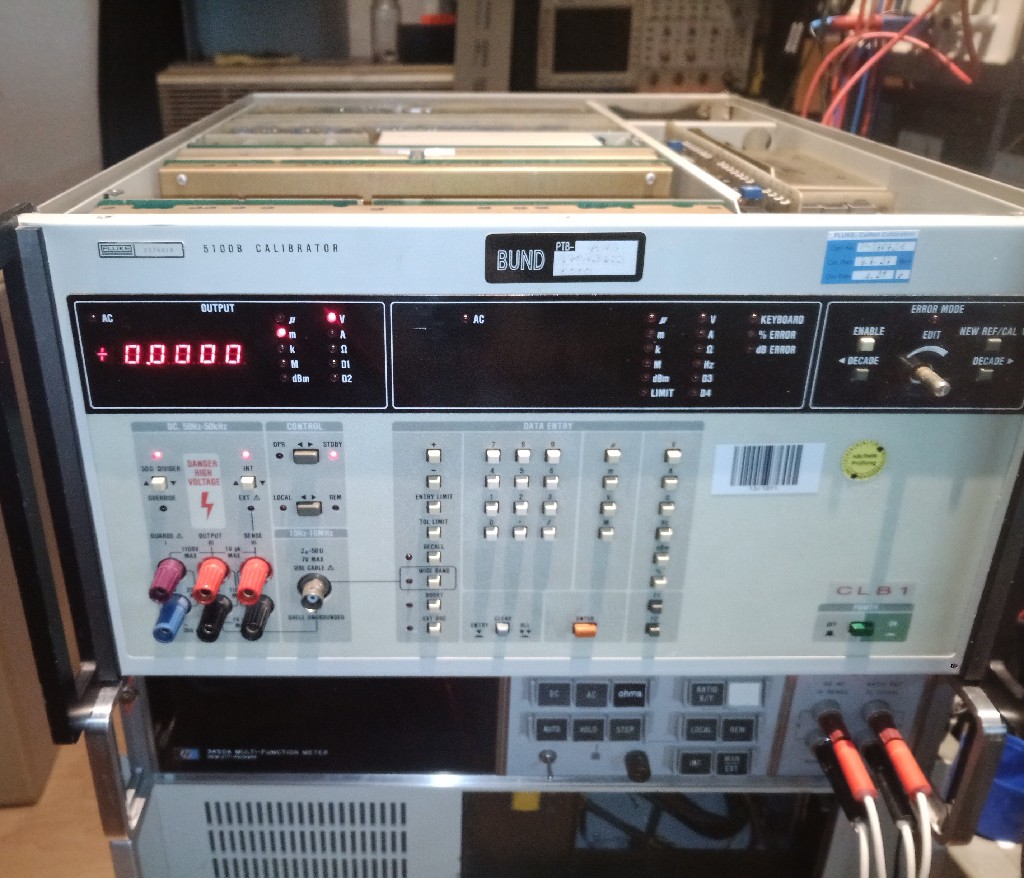

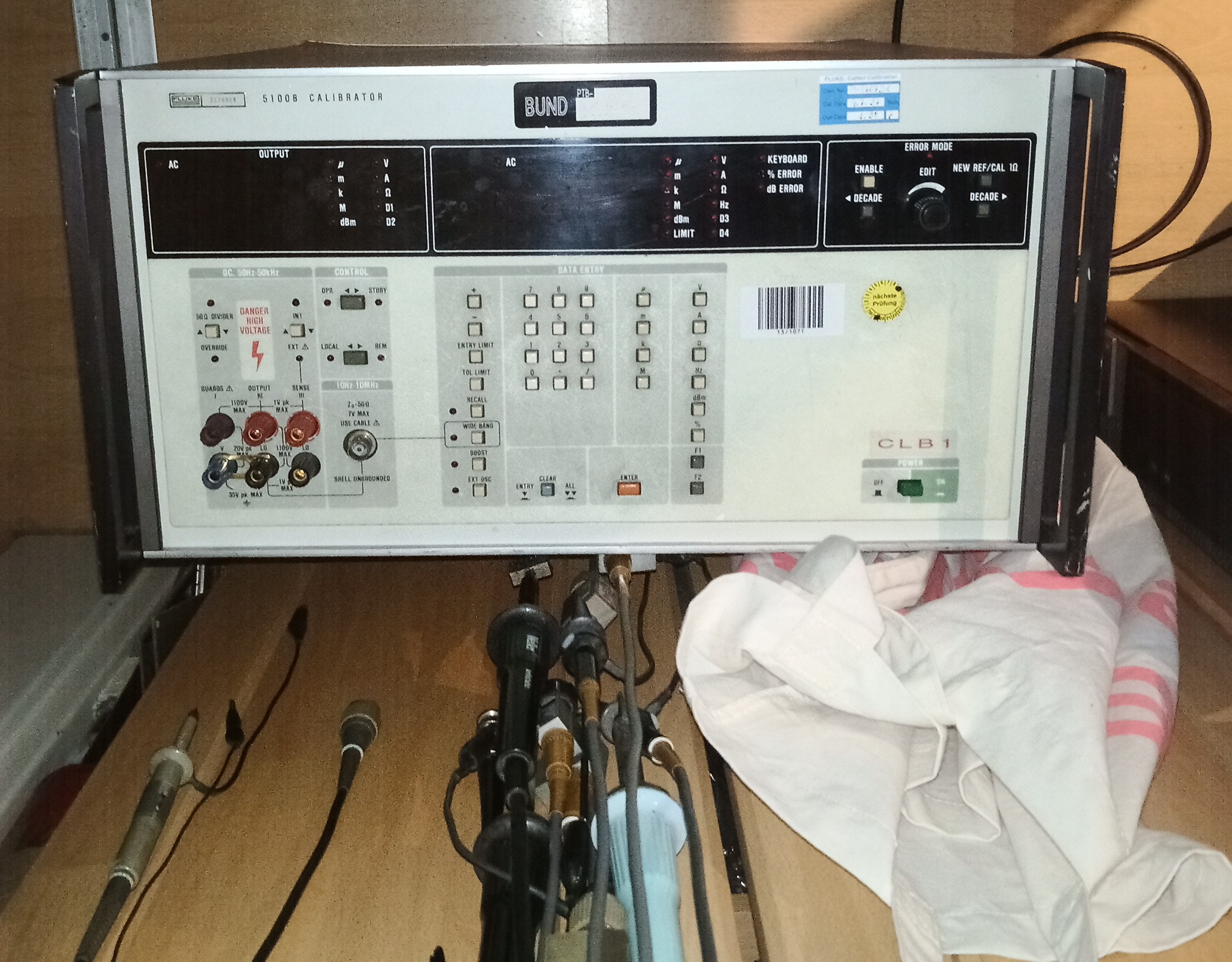

Das ist diese Schiff Es ist angekommt und hochgetragt.

Erste Bestandaufnahme: Es sieht so, dass LED Display volle Dosis Datenbus abbekommt (es flackert wie verruckt)

[Matt]

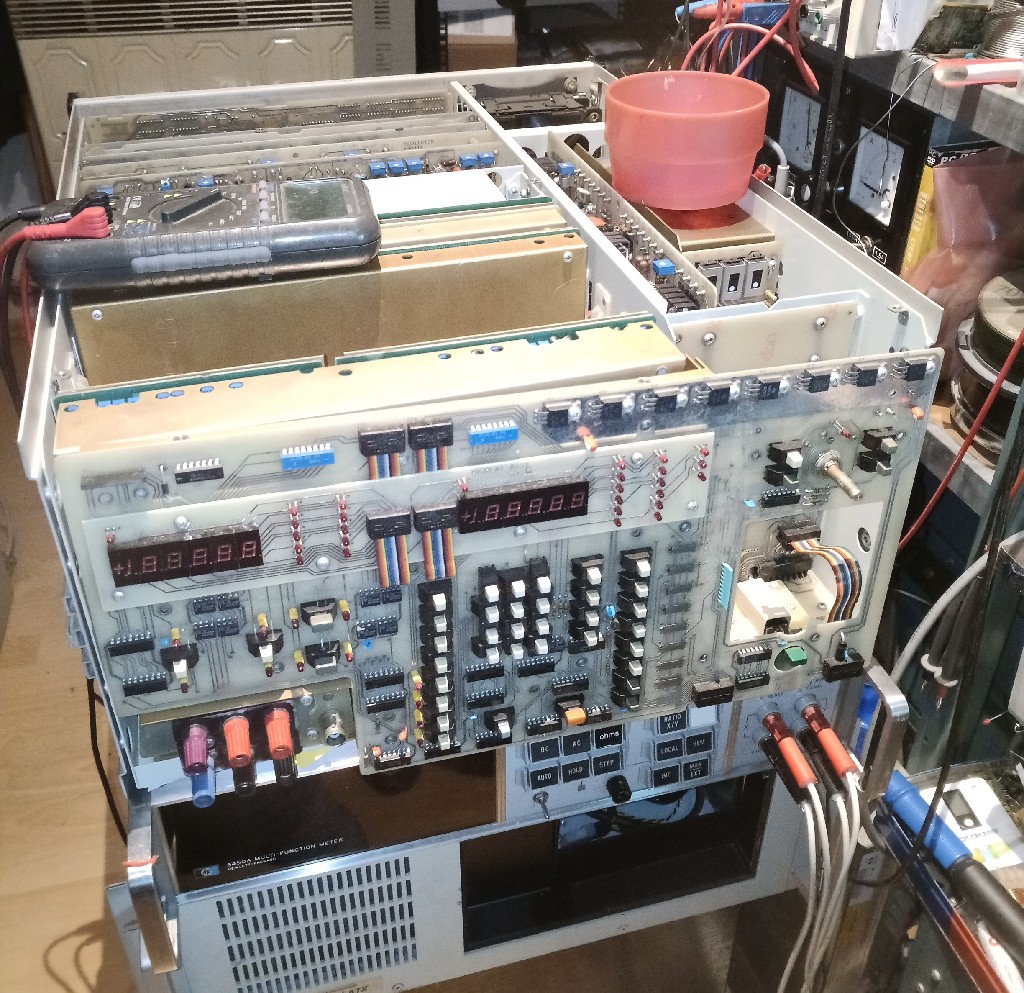

Zerlegarbeit und schon stosse ich an Problem, gleiches wie beim Marc mit ihre Federick und Piggedly

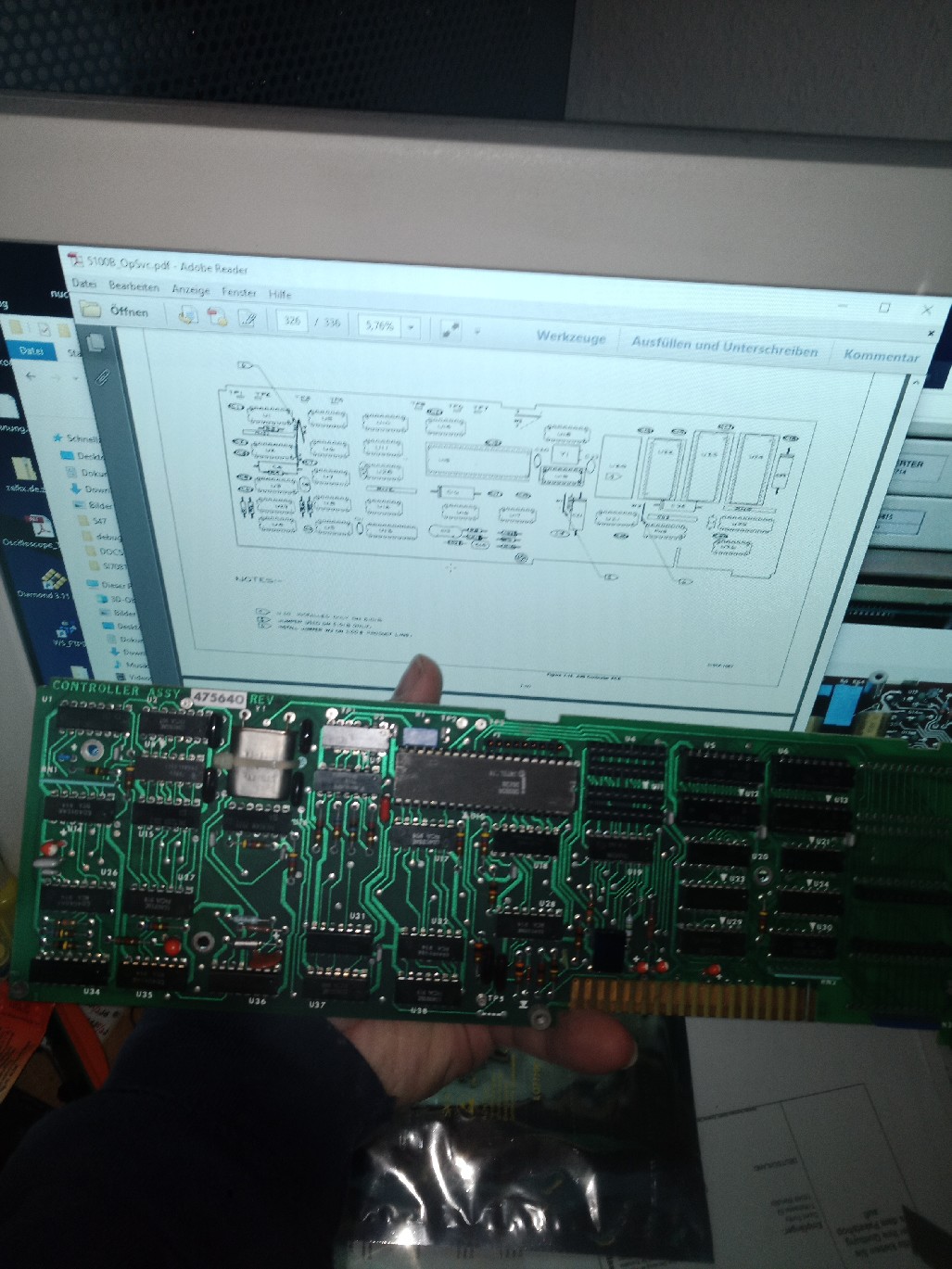

Ich habe auch Fluke mit alte CPU Board erwischt. Für dieser Board exitisiert noch keine Schaltplan in InternetZ

Allerdings habe ich SRAM (256 x4 , ja , der speichert pro Käfer nur 256 nibble) quergetauscht und Fluke reagiert anders (keine LED-Dauerflackern mehr)
Ächz.. uralte 2111 SRAM habe ich nicht auf Lager :-/

Aber ich habe eine Idee, denn ich hatte Fluke 850x Karte beim Henrik gesehen.

[Matt]

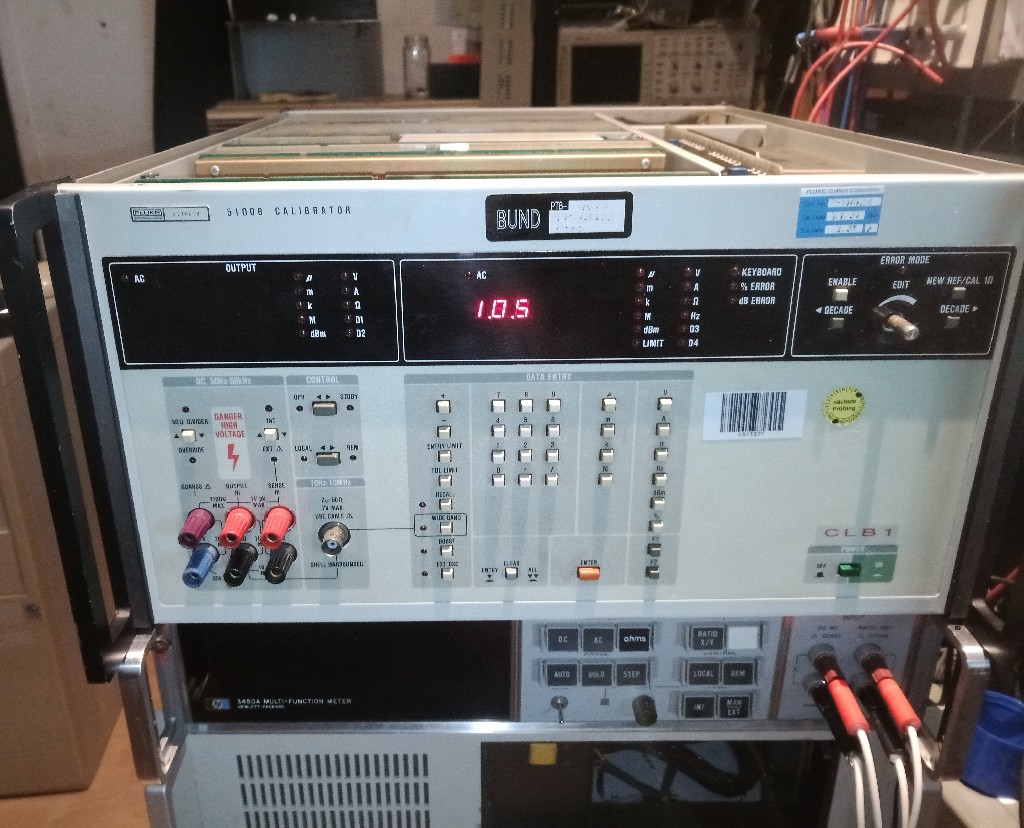

Kleine Erfolgsmeldung.

2111 SRAM weiter quertauschen -> Fluke startet und stürzt ab (natürlich noch eine SRAM ist kaputt.. )

[Henrik_V]

Platinen suche ich noch, schon gefunden:
2114-3 hab ich noch zwei Stangen
21014-07 2x
geh mal tauchen

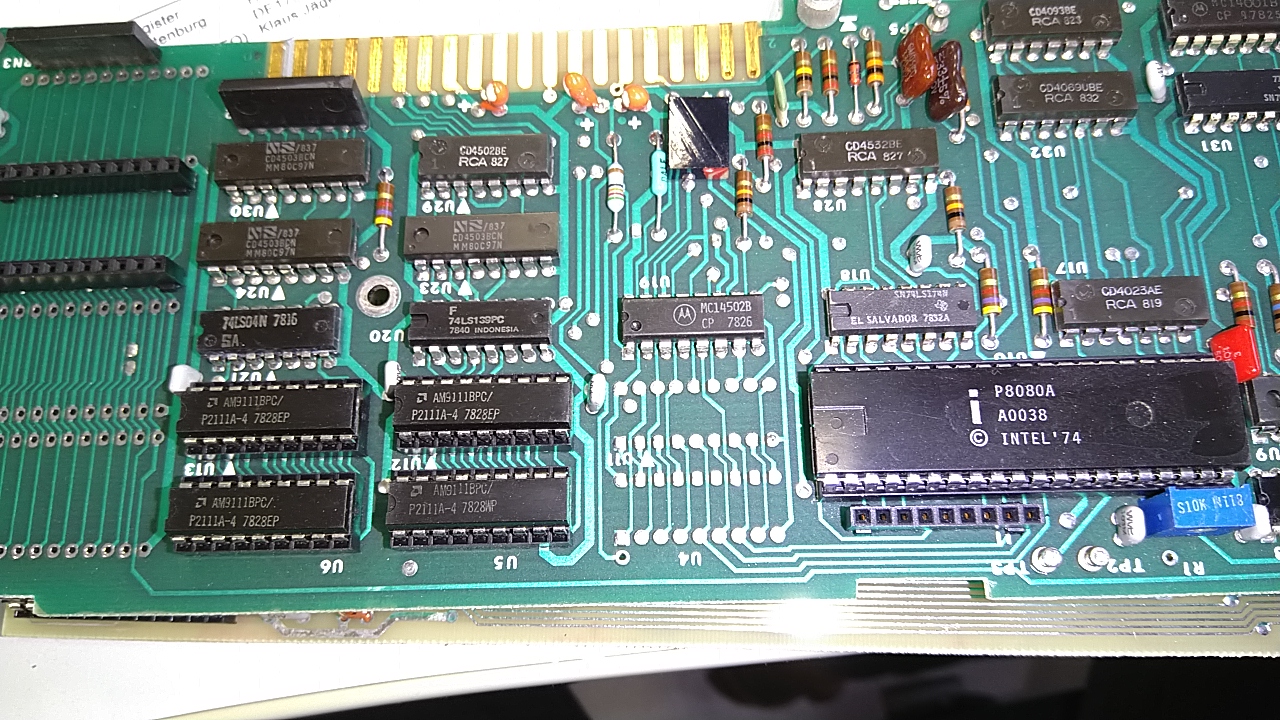

[Henrik_V]

Guggemalda


Darf ich den 8080A behalten?

[Matt]

Natürlich darfst du intel-Käfer behalten. bloss hoffe ich, dass 8080 nicht zum Fehlerursache beizutragen hat.
(Oh, auch alte Version)

[Henrik_V]

Die Boards sehen sich seehr Ähnlich

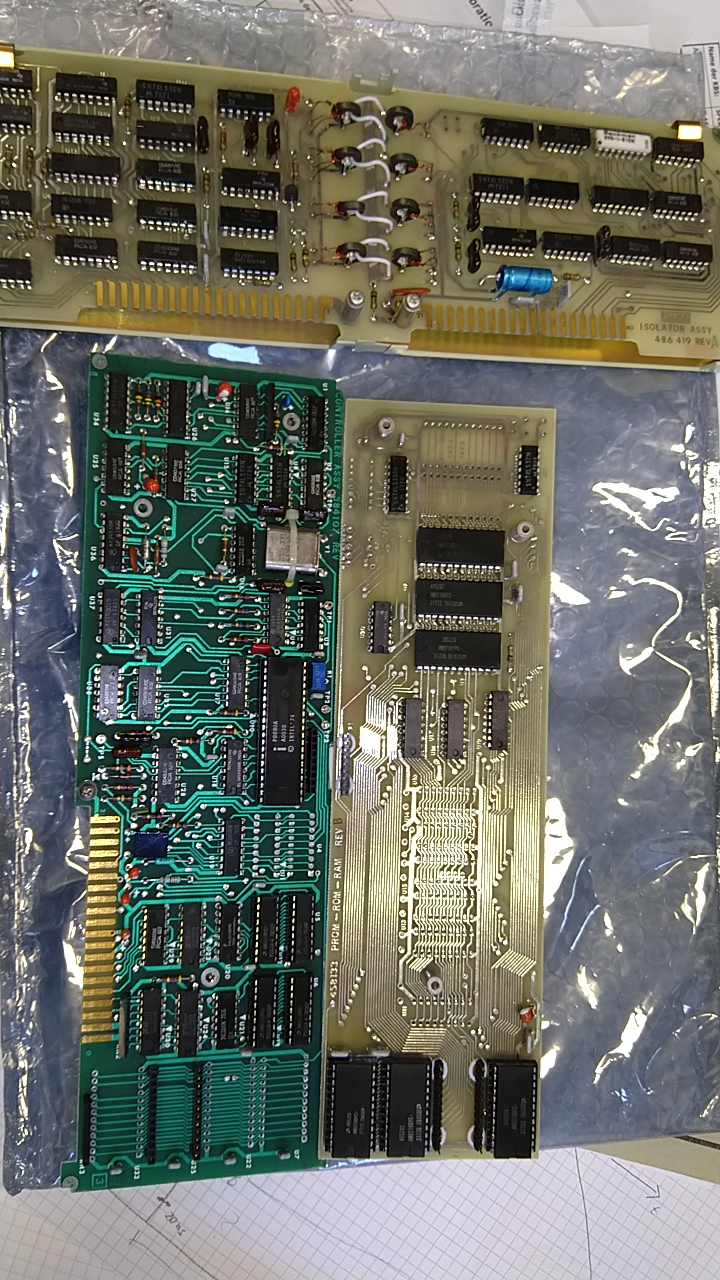

schicke ich Dir komplett mit PROM-ROM-RAM Platine... für alle Fälle

ISOLATOR ASSY 486 419 Rev A auch?

[Matt]

Es ist ratsam, dass dieser Platine mit Ringkern mitkommt.

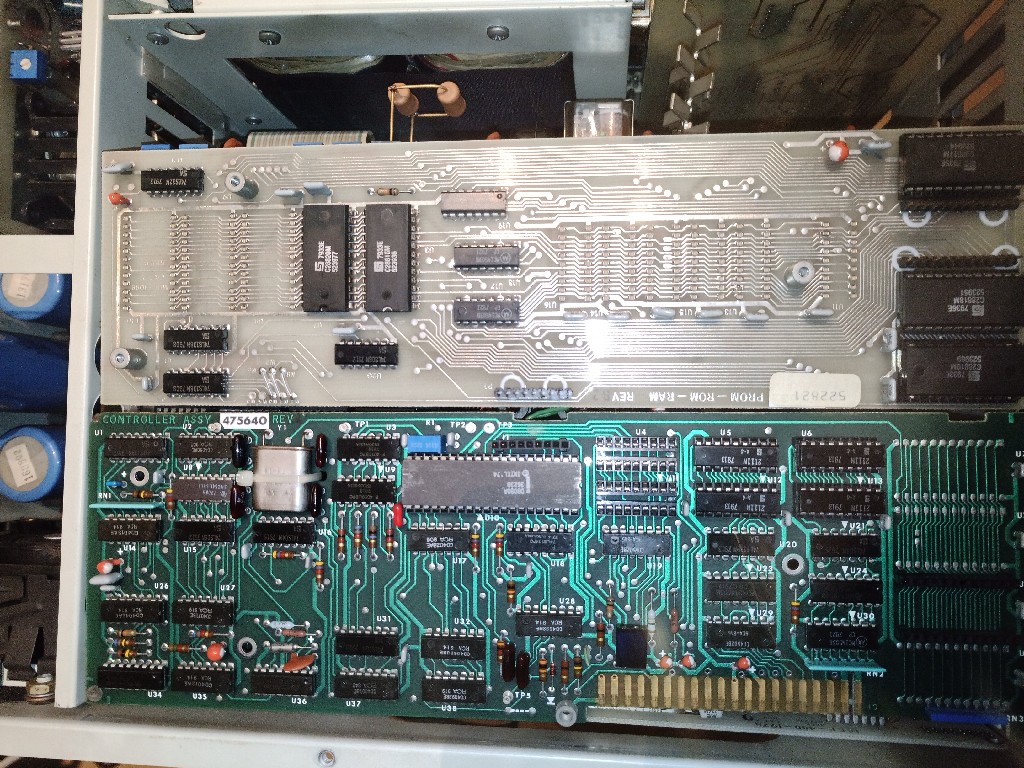

PS: Foto von ganze CPU Board inkl.ROM-Karte

[Henrik_V]

Ok geht auf Reise


[Henrik_V]

Sollte ich die Regeln verletzt haben?
Alles was man lange genug aufbewahrt hat, kann man getrost wegwerfen.
Kaum ist es weg, braucht man es!

Eigentlich hätte ich ja schon vor einigen Wochen aufräumen/wegräumen sollen.
Da diese Platinen auch >8 Jahre rumlagen, hätte es sie wohl zum Teil erwischt...
