Ein sehr portables Messgerät, das Pokitmeter

[Stoerpeak]

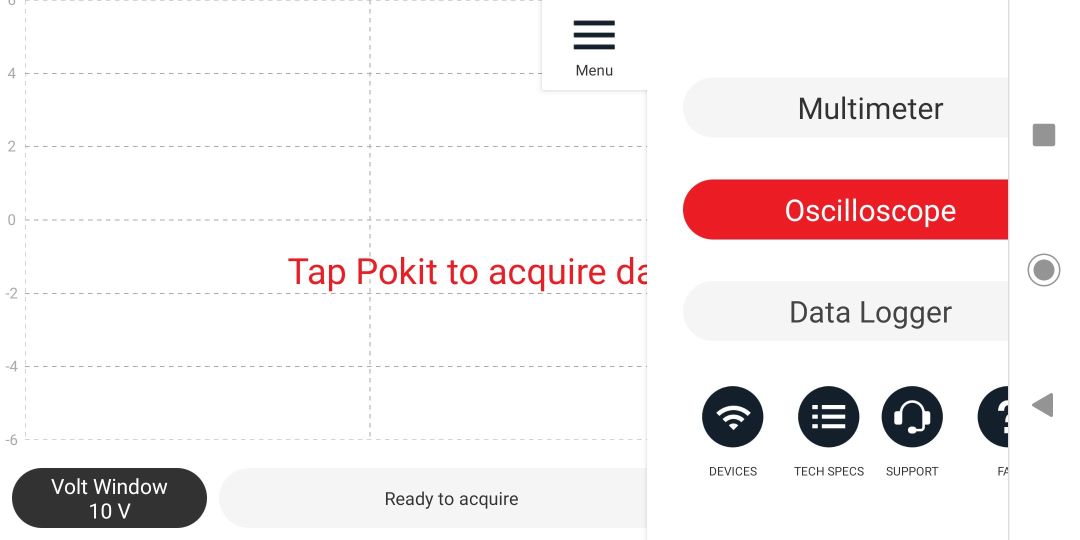

Wohl eines der portabelsten Messgeräte. Es dient als Multimeter, Oszilloskop oder Datenlogger.
Im Prinzip ein Kabelaufroller für die beiden Messleitungen an deren Ende ein Controller mit AD-Wandler und Bluetooth dran hängen.
Als Display dient ein Handy oder Tablet.

Bild 1.jpg (269.31 KiB) 9306 mal betrachtet

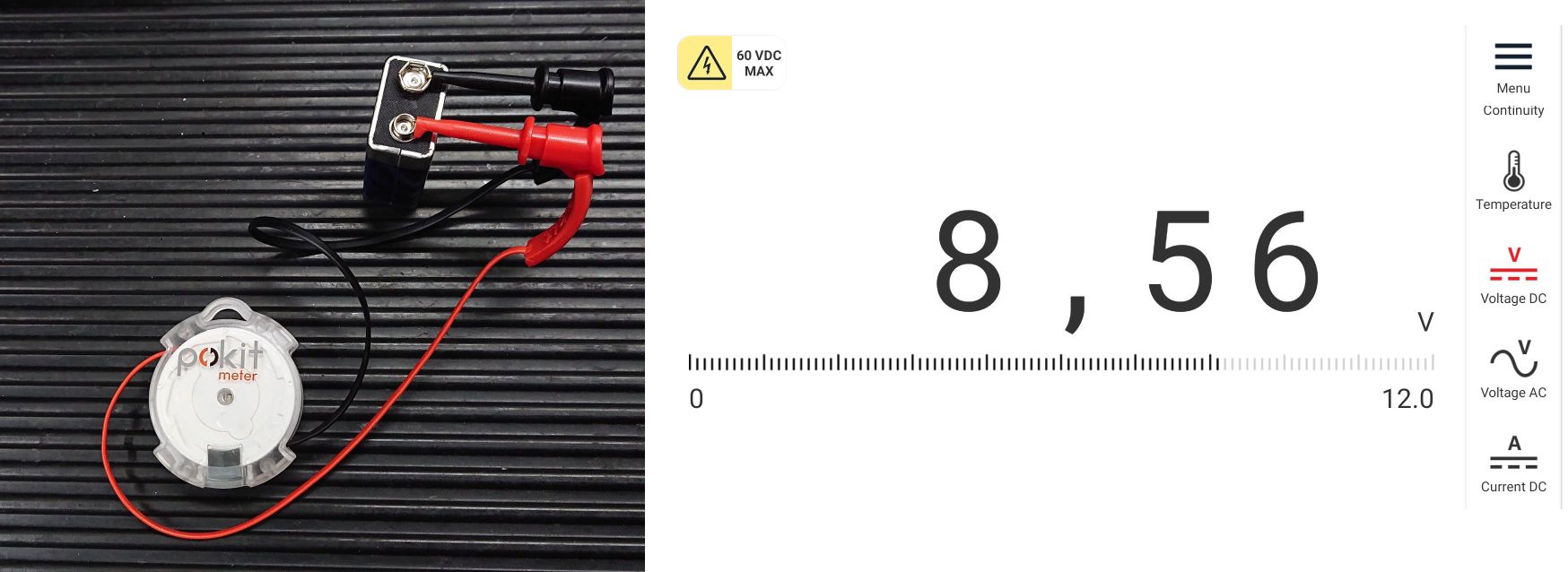

Wenn man mal unterwegs etwas messen will, z.B. eine nicht mehr ganz volle Batterie:

Bild 2.jpg (113.94 KiB) 9306 mal betrachtet

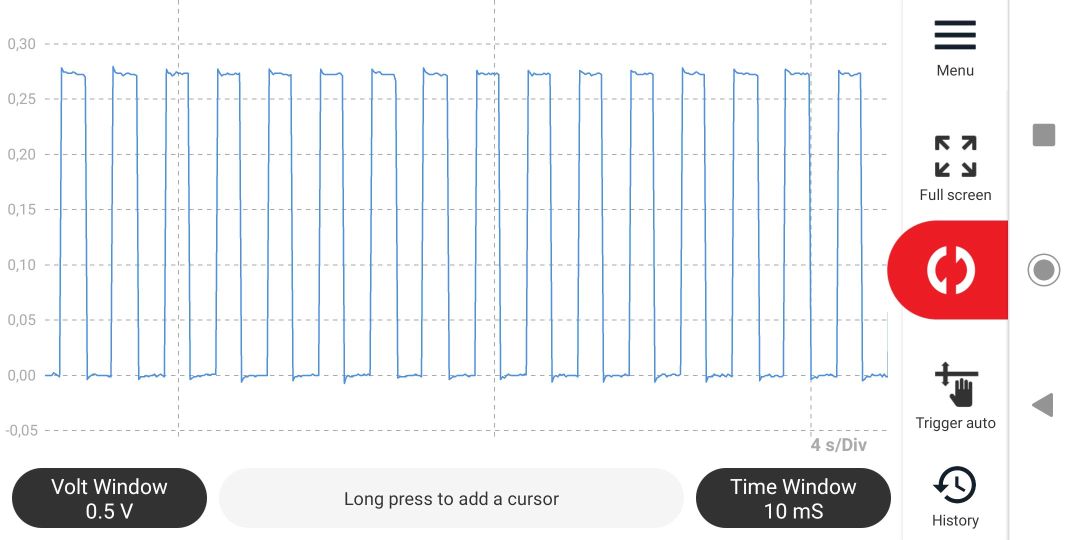

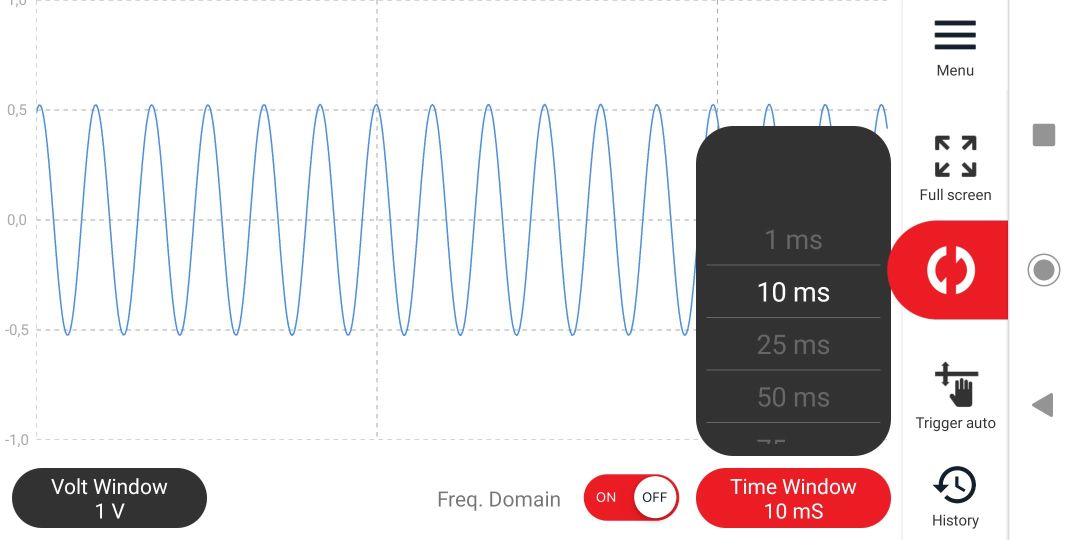

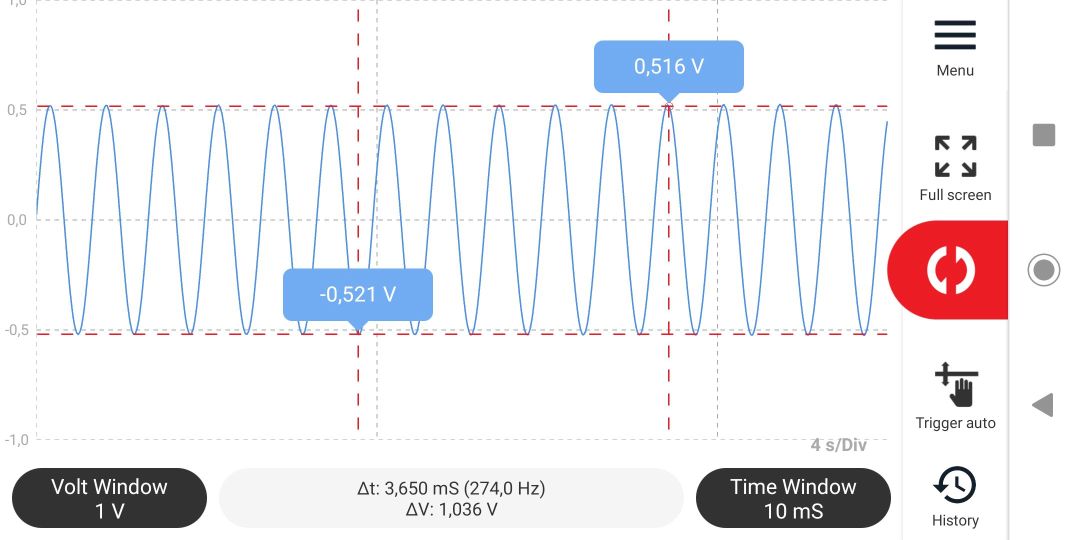

oder Signale für die man üblicherweise ein Oszilloskop braucht:

Bild 3.jpg (40.54 KiB) 9306 mal betrachtet

Bild 4.jpg (62.86 KiB) 9306 mal betrachtet

Bild 5.jpg (58.42 KiB) 9306 mal betrachtet

Bild 6.jpg (51.35 KiB) 9306 mal betrachtet

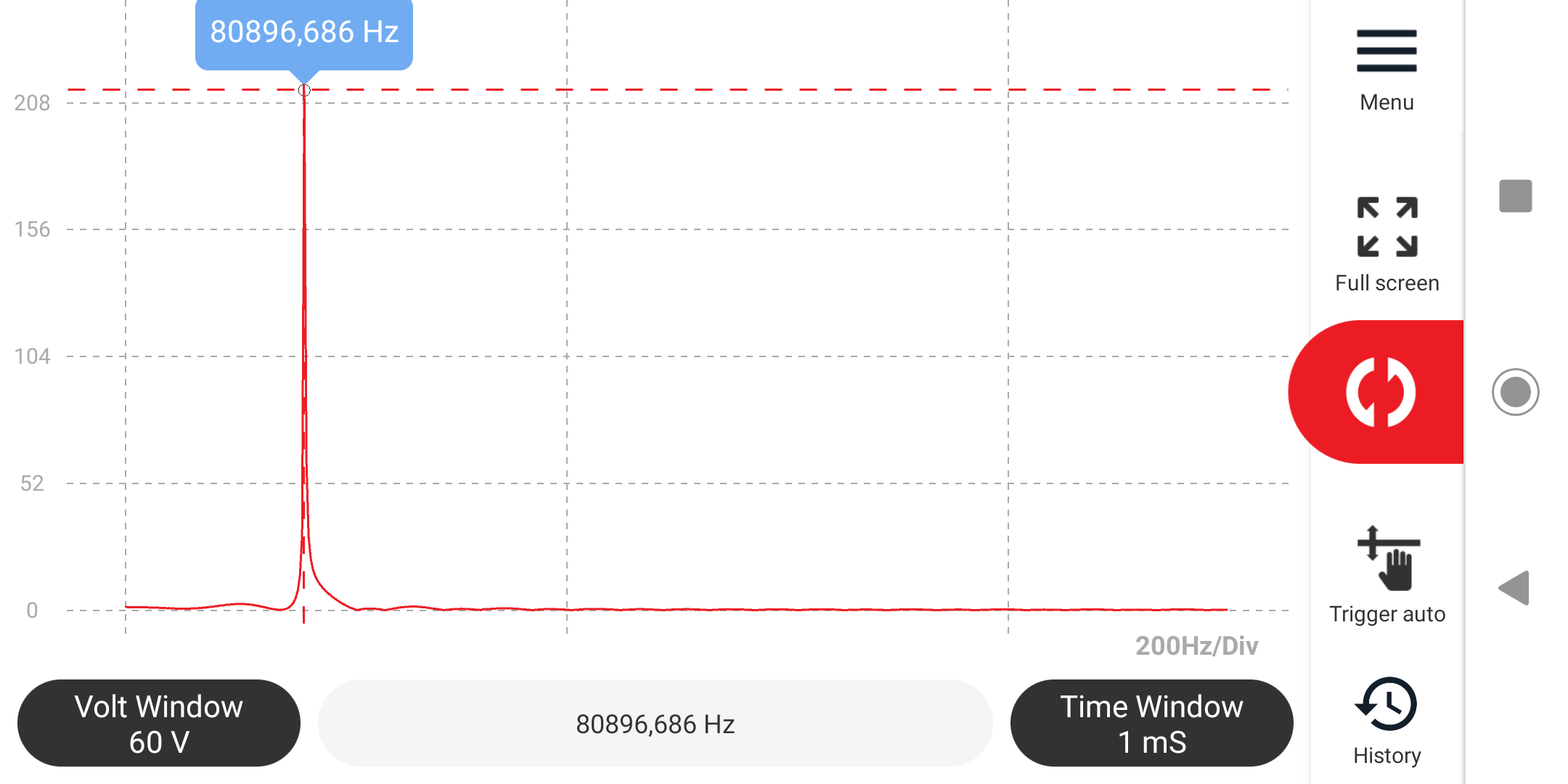

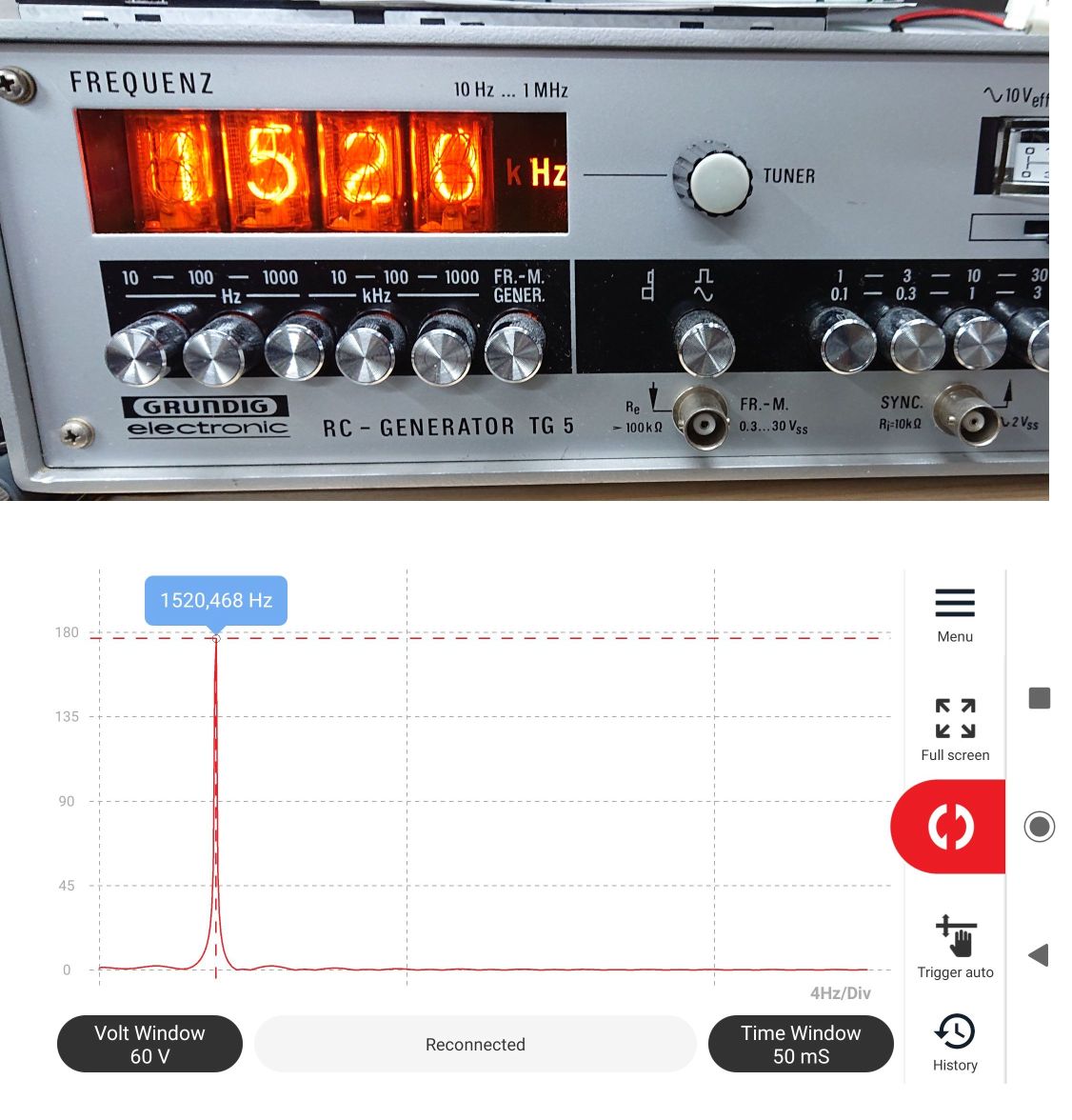

Im Oszilloskopbetrieb lässt es sich dann noch zum Spektrumanalyzer umschalten

Bild 7.jpg (147.34 KiB) 9306 mal betrachtet

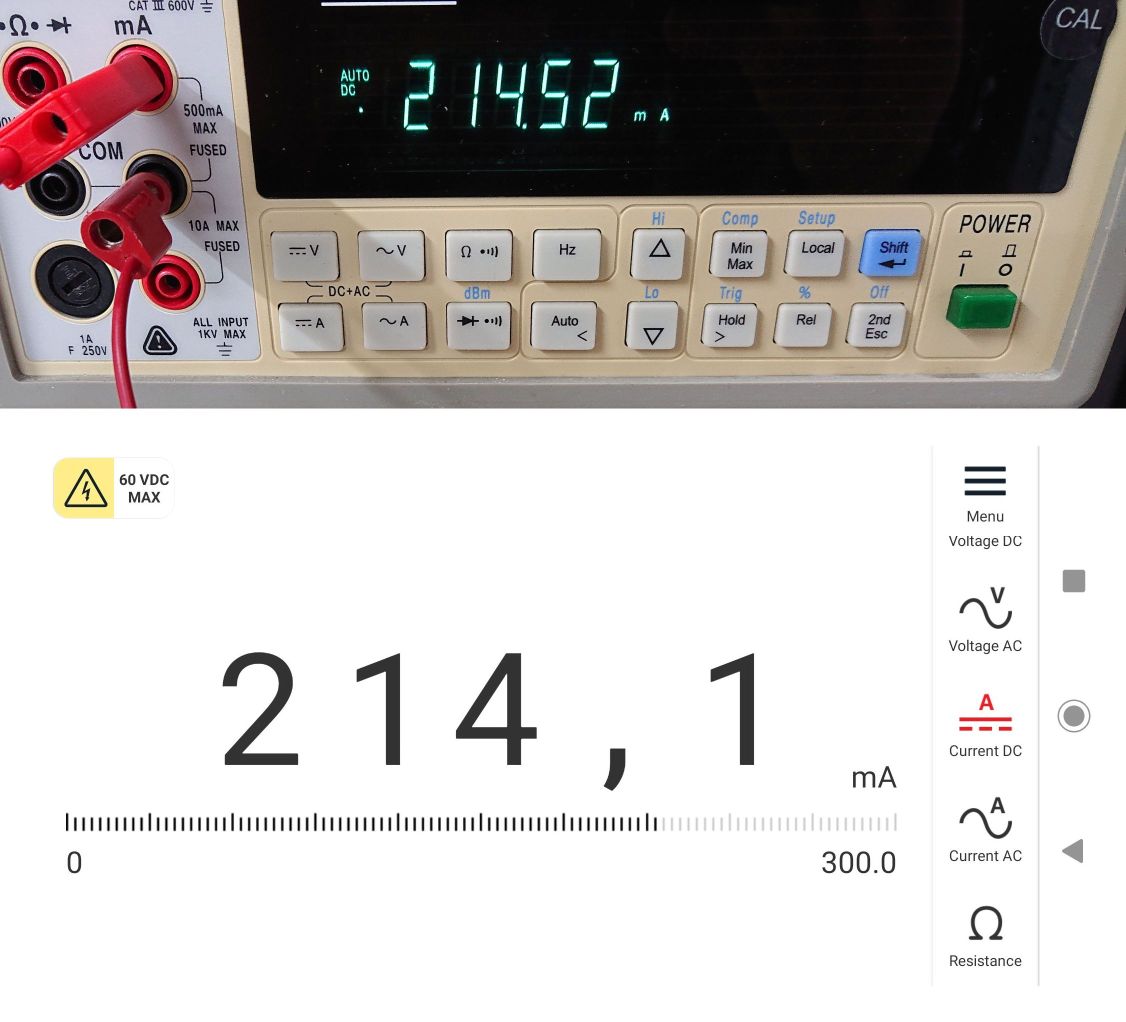

Hier noch eine Srommessung im Multimeterbetrieb:

Bild 8.jpg (97.89 KiB) 9306 mal betrachtet

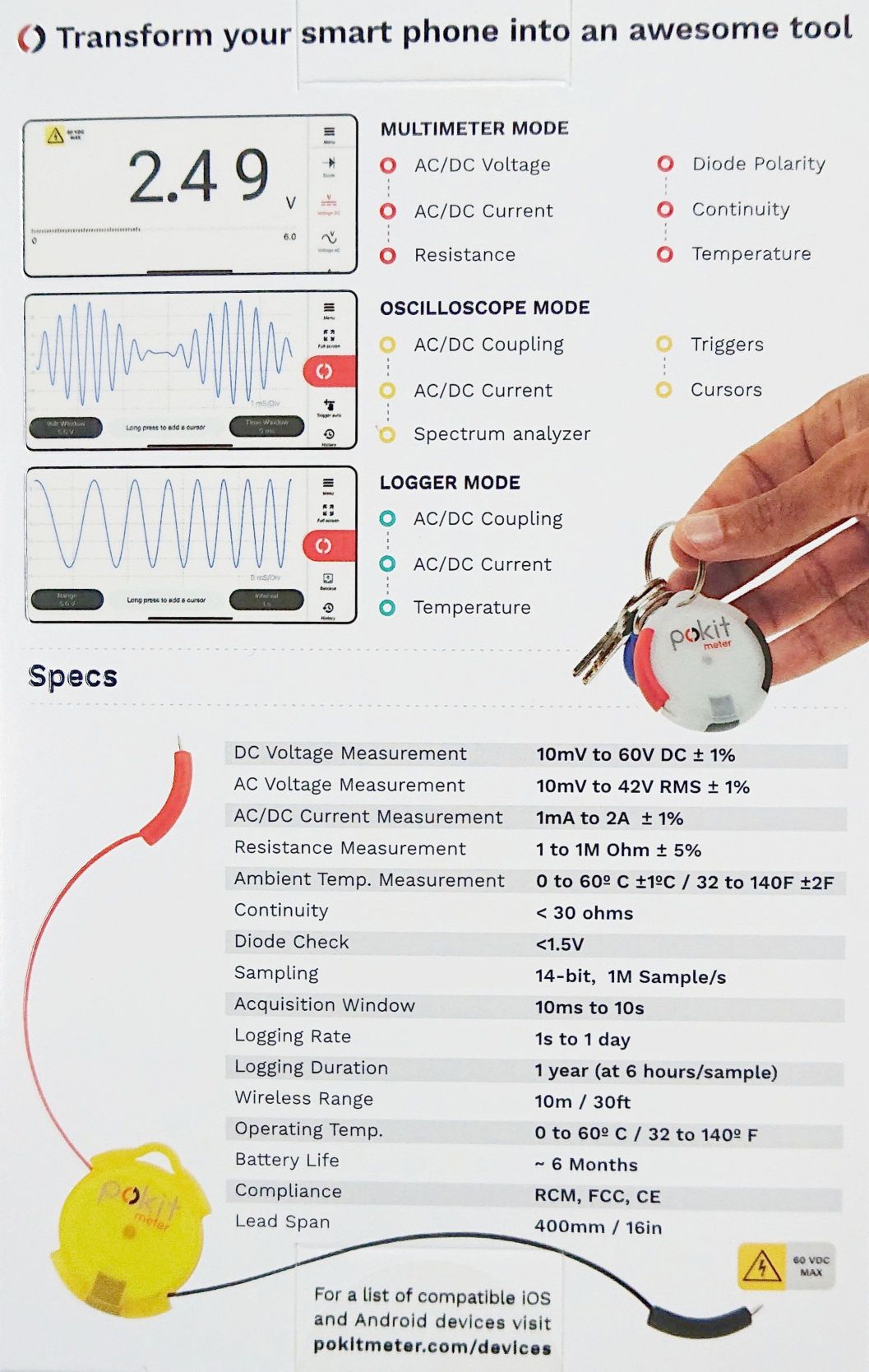

Das Teil gibt es in schwarz oder transparent und es wird mit einer Ersatzsicherung, zwei Klemmhaken für die Messspitzen
und einer kleinen runden Tasche geliefert.

[Messtechniker]

Was den Frequenzgang bzw. die maximale Frequenz (-3 dB Punkt) angeht,
so sind sie sehr zurückhaltend...
Auch auf deren Webseite nix dazu gefunden.

[Stoerpeak]

Aufgrund des Acquisition Windows von 10ms bis 10s ist der Oszi-Modus eher für den niedrigen Audiofrequenzbereich geeignet.
Die Stärken dieses Spielzeugs dürften eher im Multimeter liegen. Spannungen zwar nur bis 60Vdc aber Strommessung Widerstand, Durchgangsprüfer und Diodencheck können beim mobilen Einsatz als Schnelltester schon hilfreich sein.

Edit: Habe gerade nachgeschaut, die kleinste Zeiteinheit ist 1ms nicht 10ms wie oben geschrieben.

[Stoerpeak]

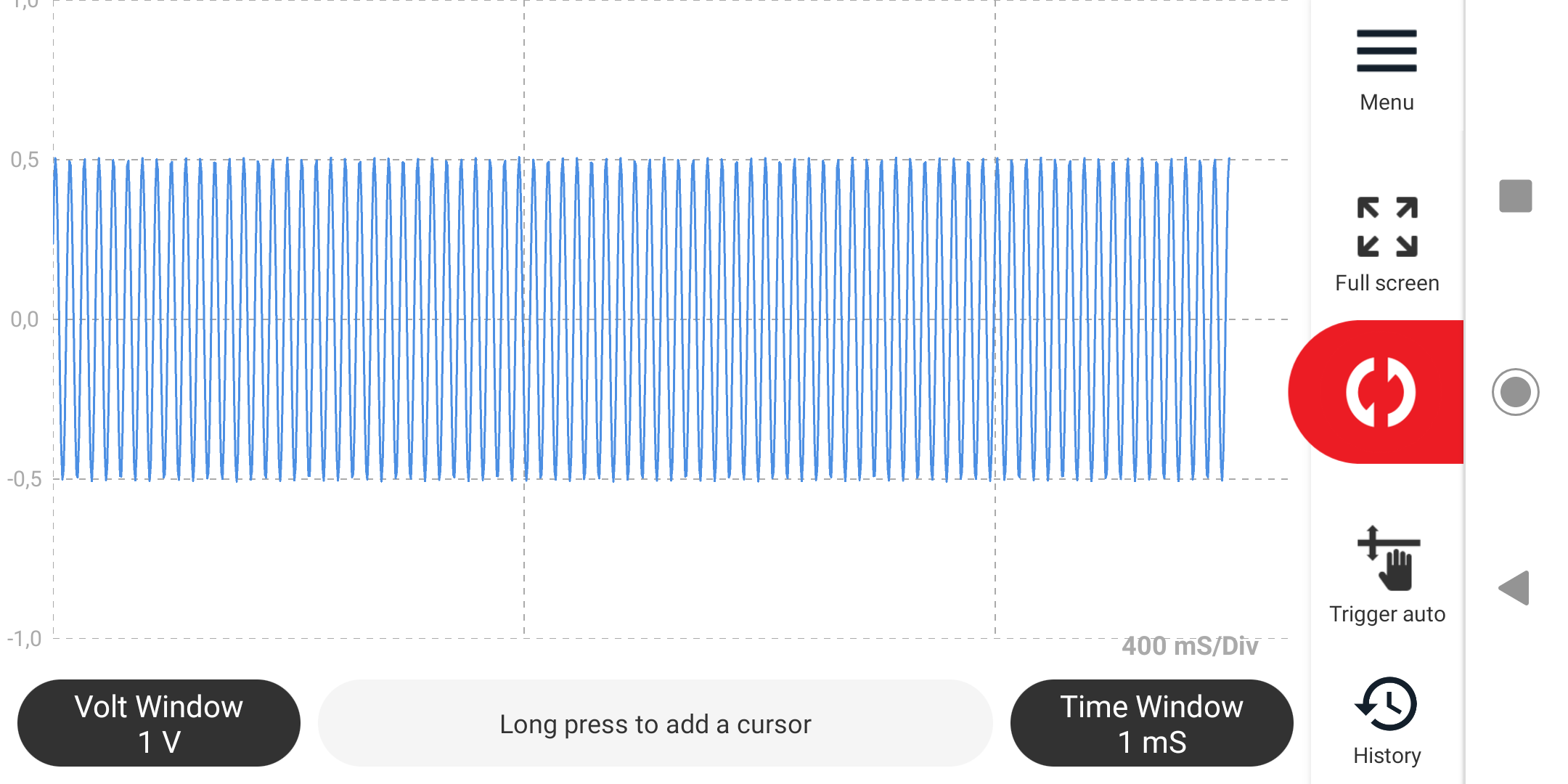

Bei der kürzesten Ablenkzeit von 1ms lässt sich ein Sinus-Signal von 80kHz gerade noch so darstellen

Bild 1.png (88.53 KiB) 9273 mal betrachtet

Bild 2.png (84.73 KiB) 9273 mal betrachtet

Also ist der Audiobereich möglich aber darüberhinaus macht es Sinn ein geeigneteres Gerät zu verwenden.

Dafür ist dieser Schlüsselanhänger aber auch nicht gedacht.

[Messtechniker]

Danke für die Info. Audiobereich + Bereich bis 80 kHz
würde mir in diesem Fall reichen.

Nächste Frage: Sind die Daten über einen Blauzahn COM Port zugänglich?
Dann könnte man auch unter Windows sich was Eigenes zusammenbrauen.

[Stoerpeak]

Vom Hersteller gibt es scheinbar lediglich die Apps für Android oder iOS, wobei hier auch Smartwatches unterstützt werden, sodass man die Messergebnisse am Handgelenk ablesen kann. Da die Apps das Pokitmeter aber aktivieren und dann mit ihm kommunizieren können, müsste das ein PC mit Blutooth Modul und geeigneter Software auch können. Dann macht aber das ultraportable Design des Gerätchen keinen Sinn mehr. Dann kann man auch ein etwas größeres Blutooth Multimeter nehmen.

[Messtechniker]

Einer der Entwickler hat hier eine Bibliothek zum Selberbrauen angekündigt.
https://www.eevblog.com/forum/testgear/ ... msg1350401

Mal sehen was dann geht.

[Messtechniker]

... müsste das ein PC mit Blutooth Modul und geeigneter Software auch können. Dann macht aber das ultraportable Design des Gerätchen keinen Sinn mehr.

Nich zu vergessen: Es gibt Windowstabletten. Da passt sowas dann schon.
