EMG: Malwieder ein Signalgenerator ..

[Martin]

ich hab dieses EMG in der Bucht geangelt

"Sinus verformt" , die Beschreibung ist ziemlich eindeutig


ein guter Zeitvertreib bei dem Wetter.

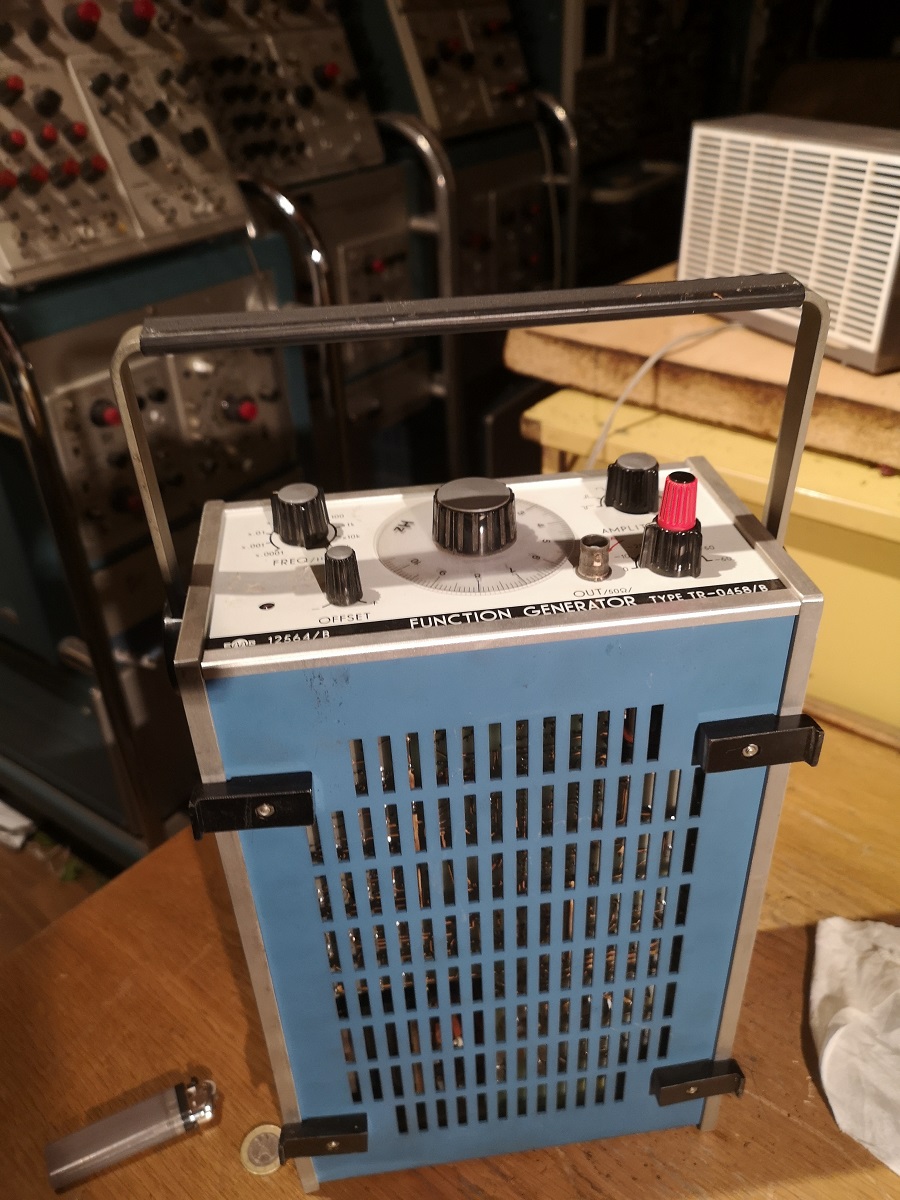

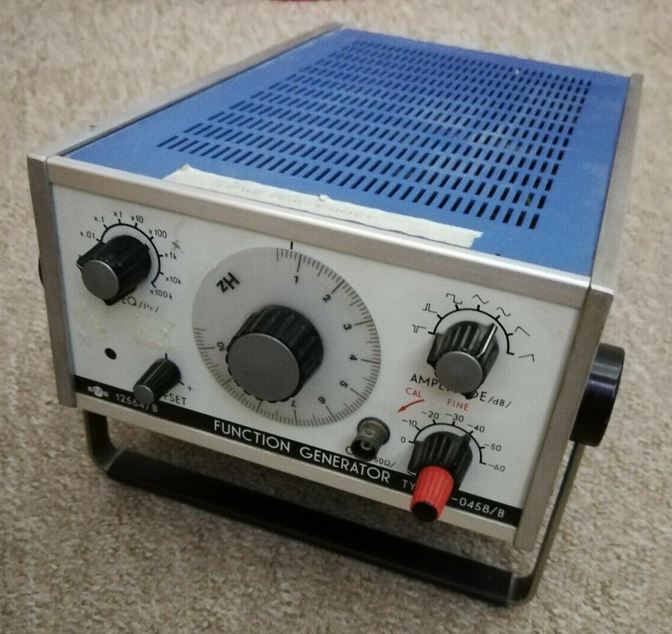

EMG TR 0458/B
Es geht wohl von .01Hz bis 1MHz, verschiedene Formen.

[Martin]

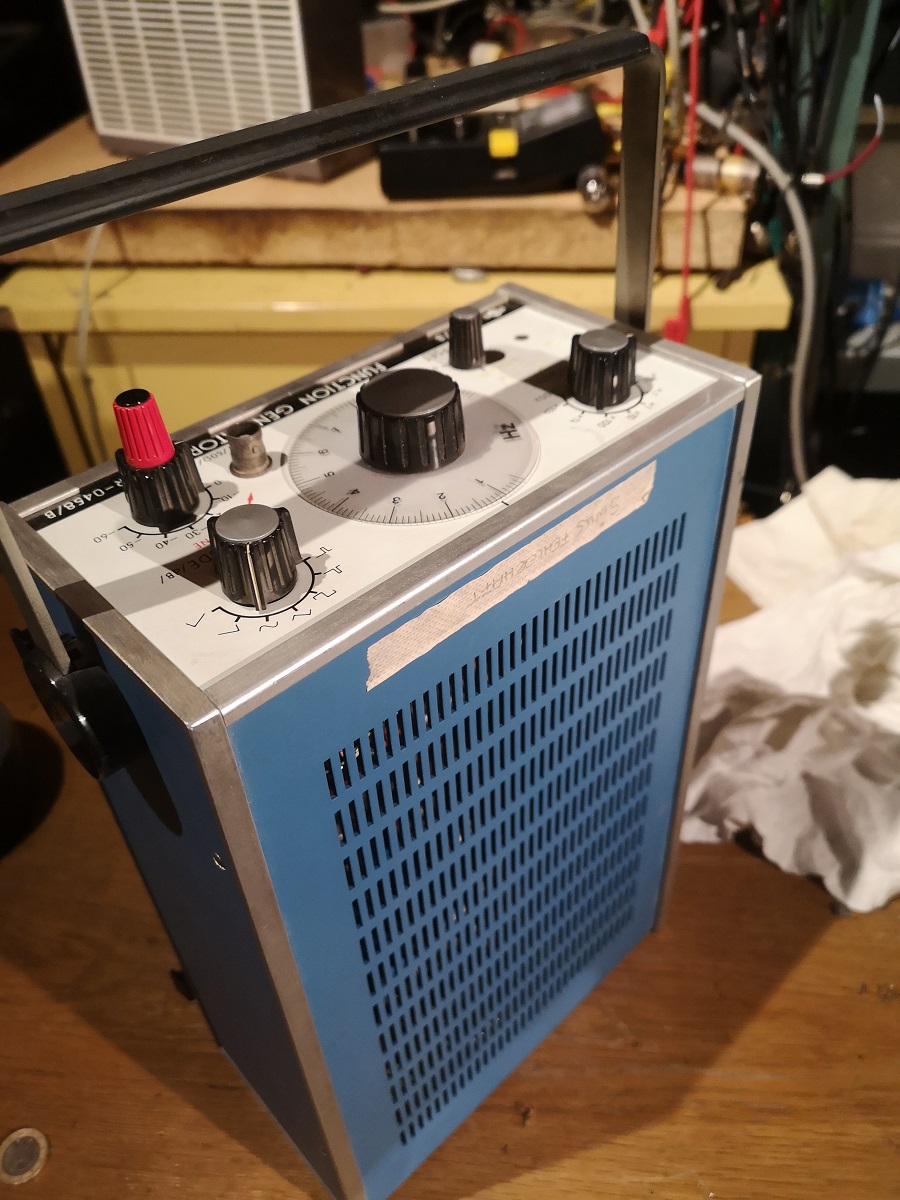

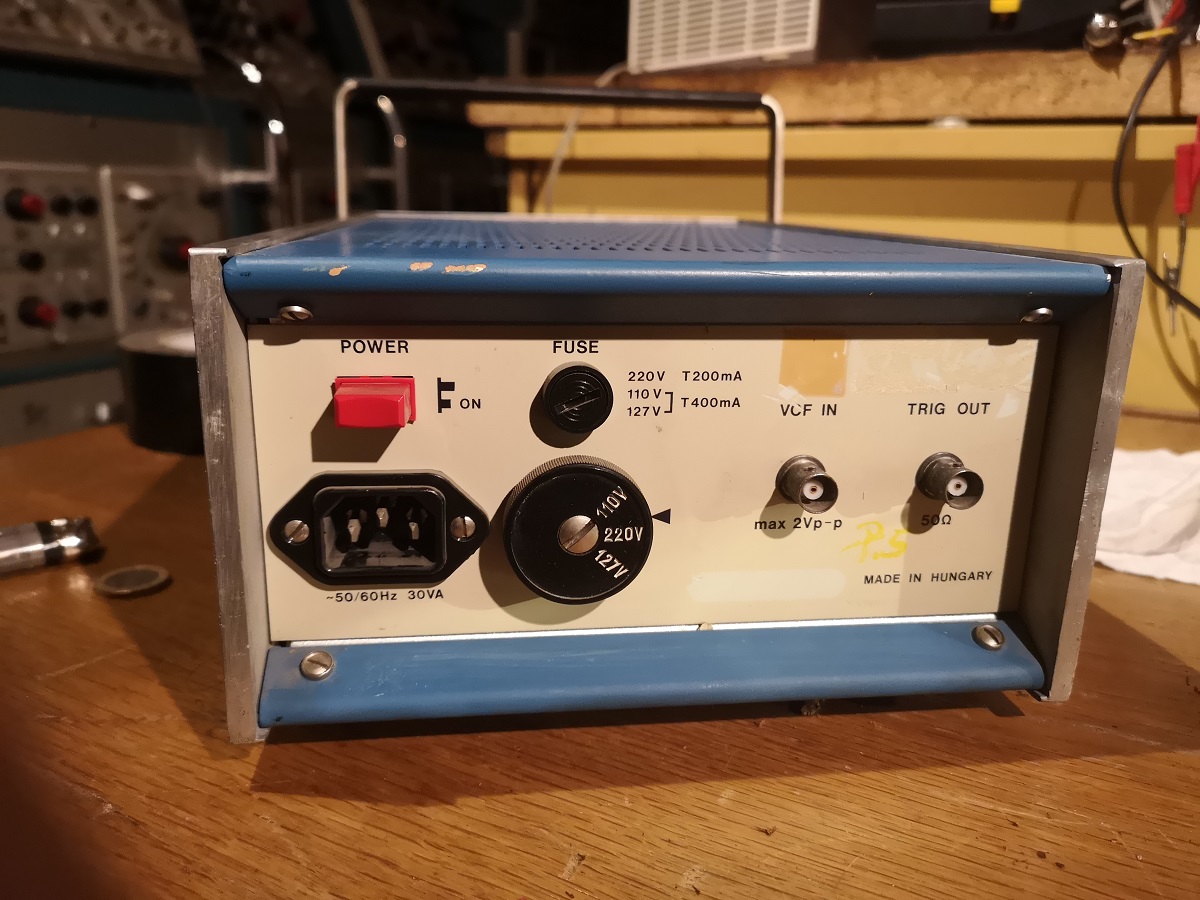

Netzschalter hinten..

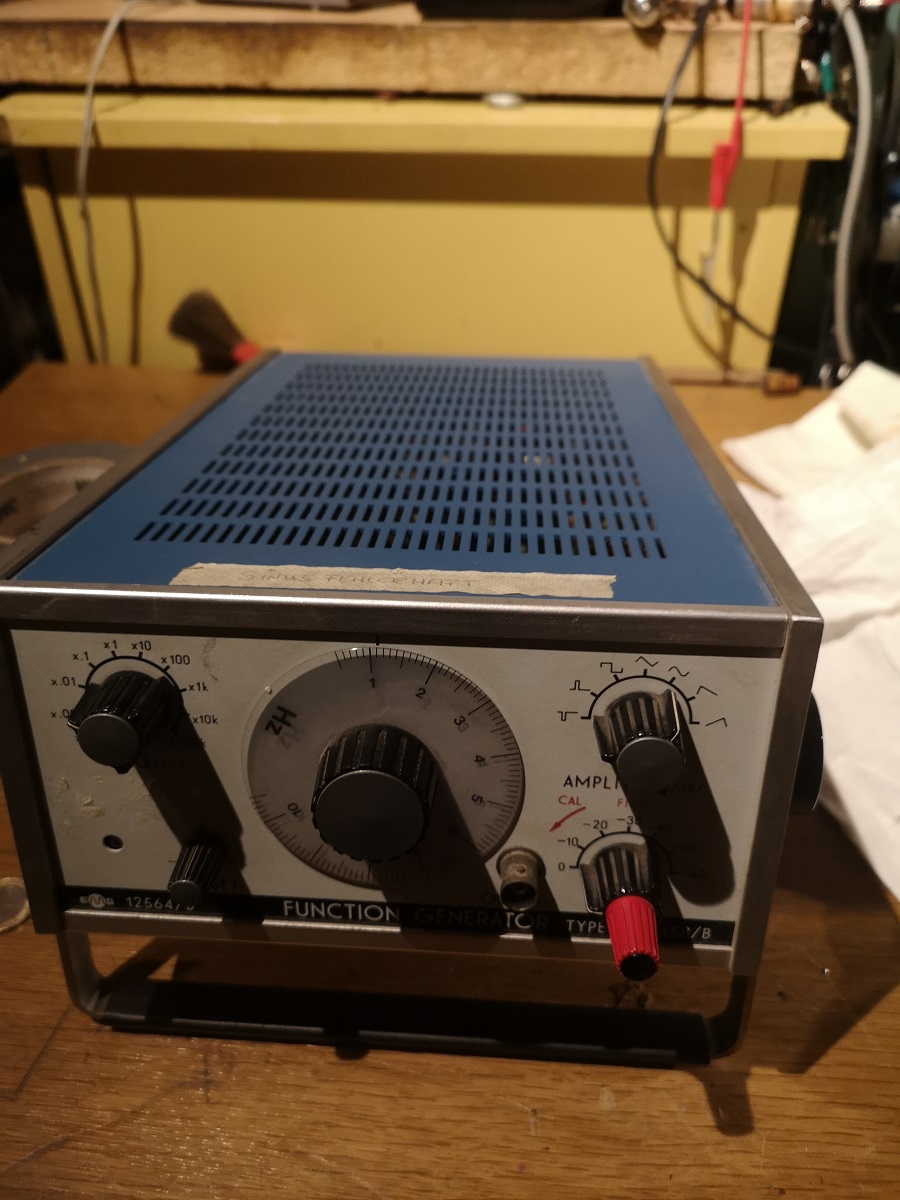

Ansonsten siehts schonmal ganz nett aus.

[Martin]

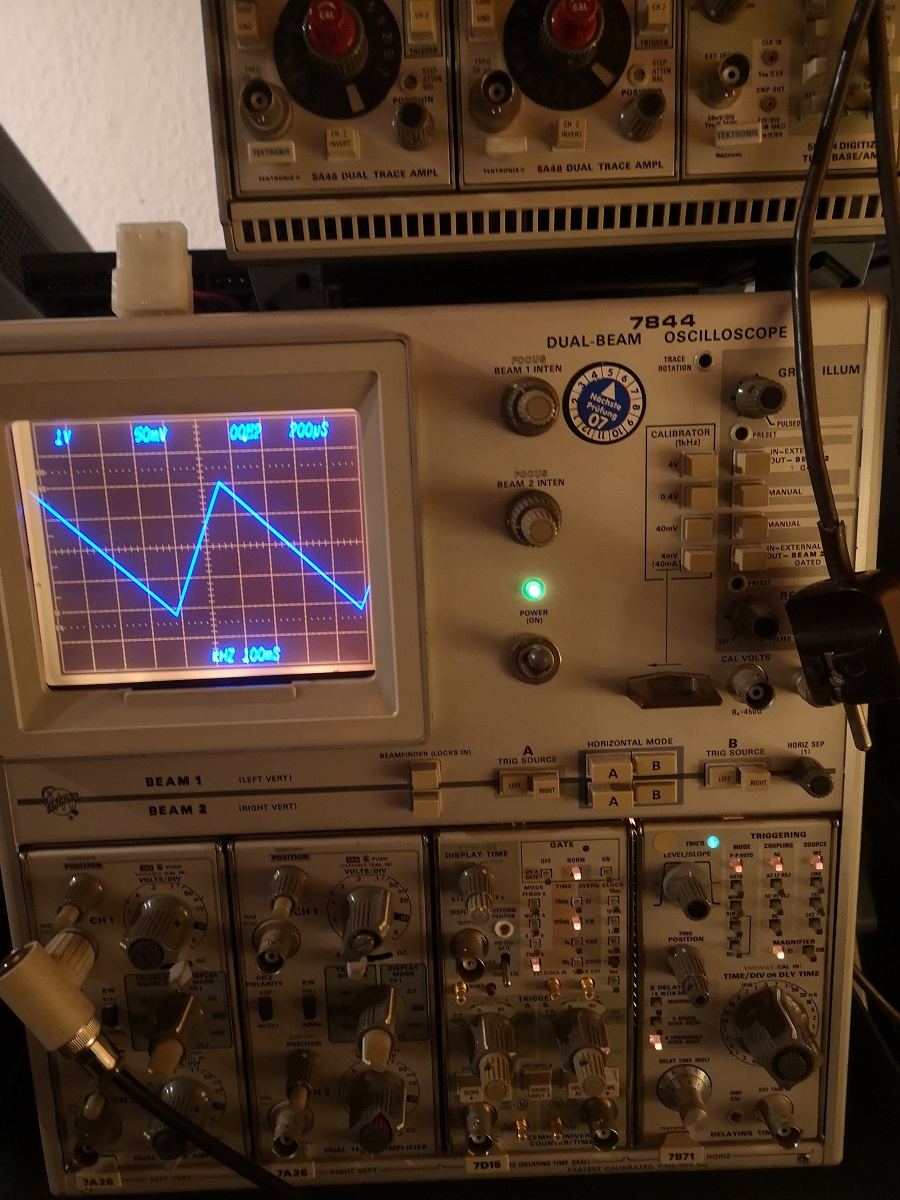

Das Sinussignal von dem Gerätchen war ziemlich verformt.
Es ließ sich aber gut wieder einstellen.

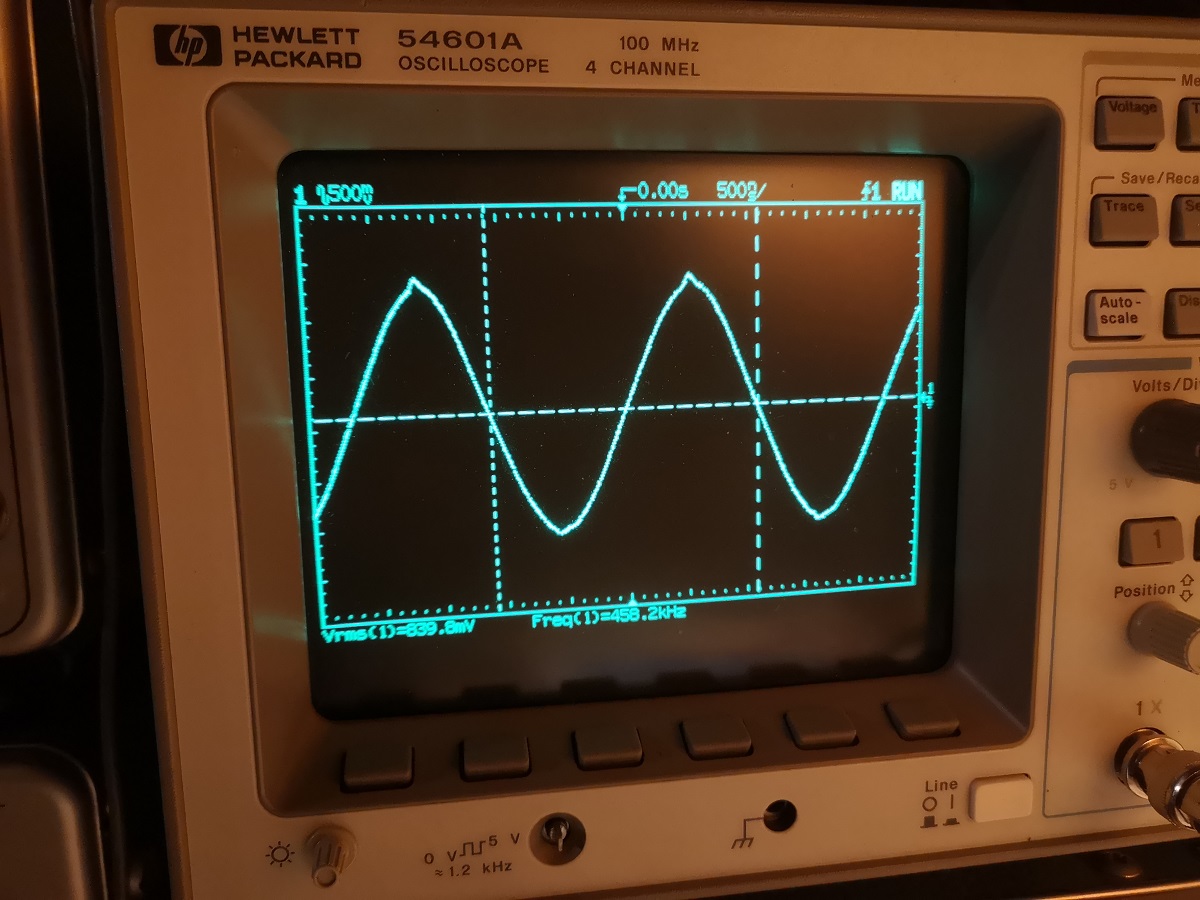

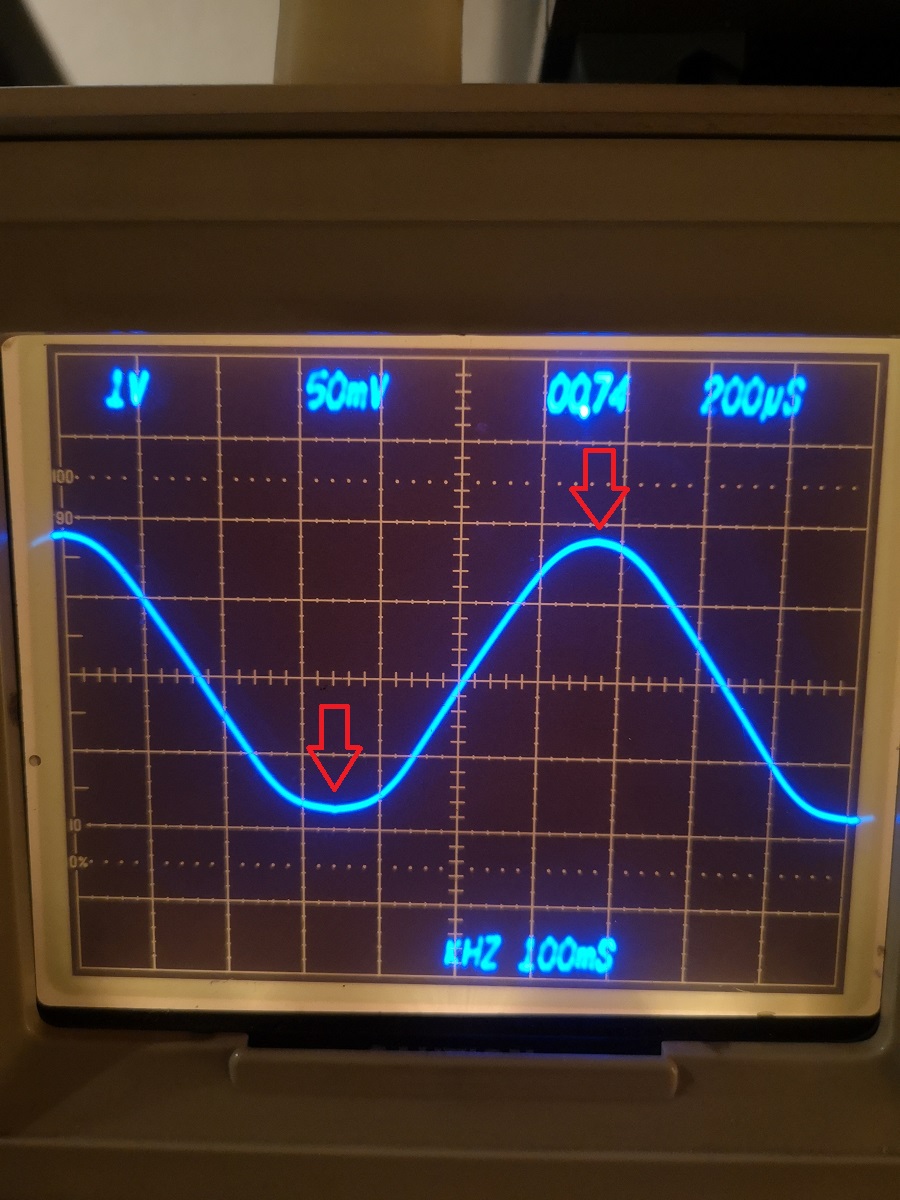

Bei hohen Frequenzen, also mehr als 500kHz hat er immernoch eine sehr kleine "Flickstelle" auf den Kappen vom Sinus.
Die drei verbauten uA741 stoßen da schon hart an ihre Grenzen, für 1MHz sind die nicht grad gut geeignet.
Leider muß ich mir erst Adaptersockel basteln da hier die seltenen DIP14 verbaut worden sind, dafür wird kein besseres Equivalent zu finden sein.

Ansonsten, prima Kiste und wertige Teile.

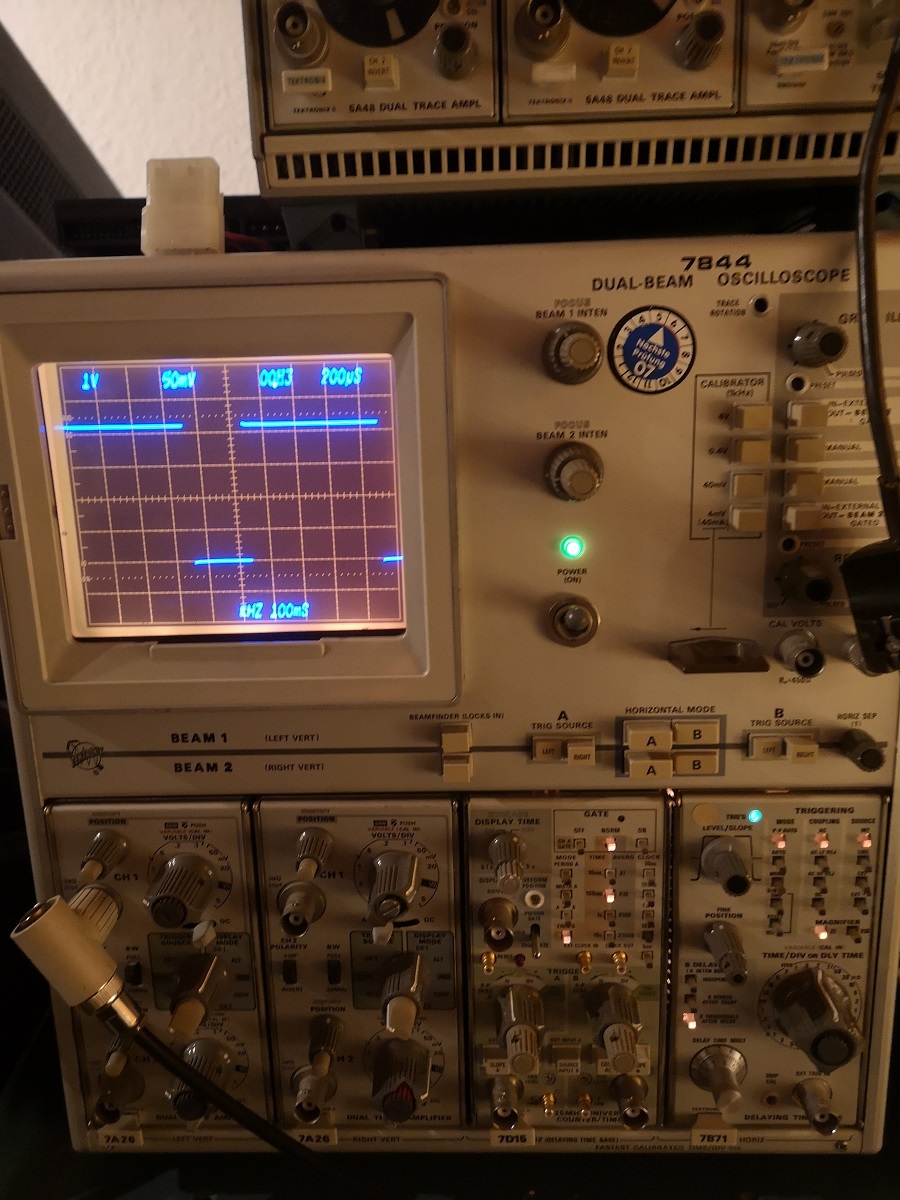

So sah es aus.

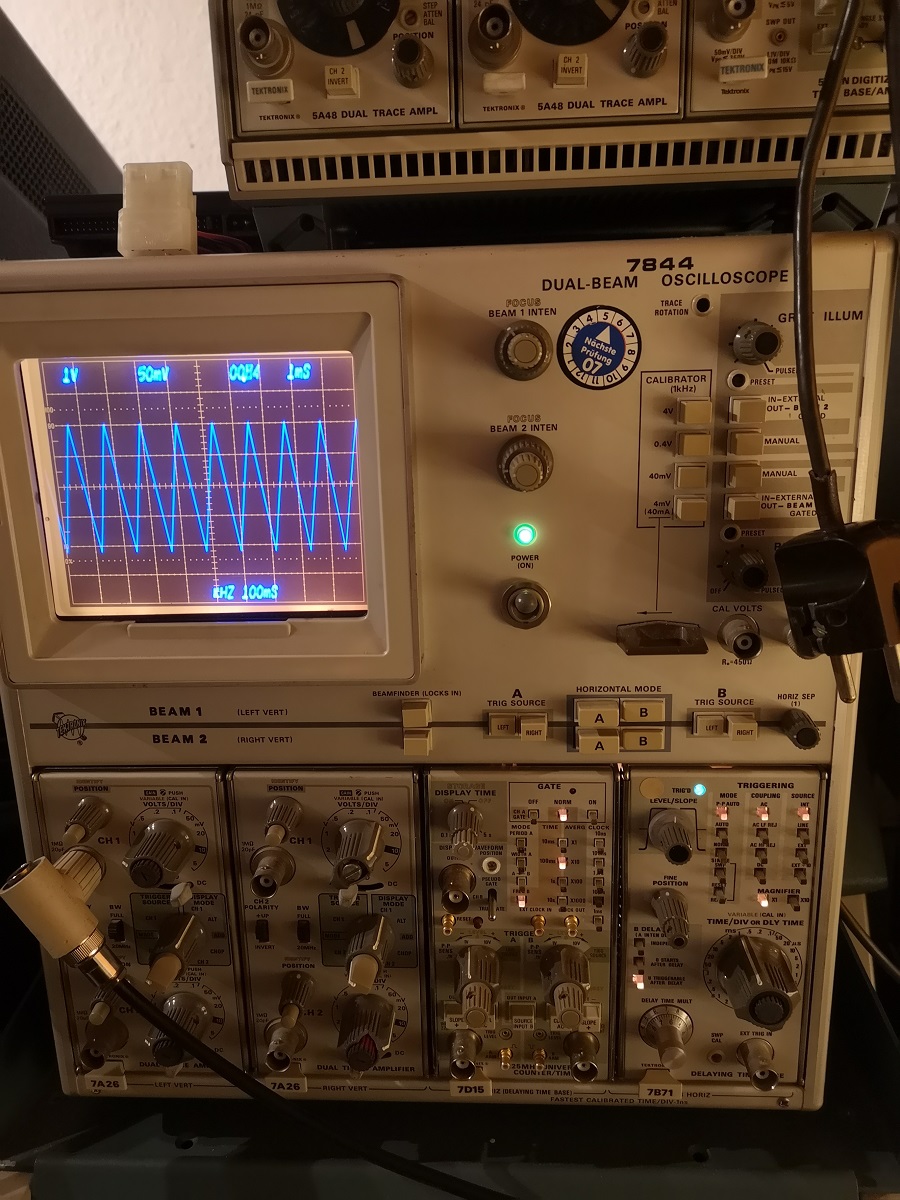

So ists geworden..






(nochnicht fertig, dauert nun etwas)

[Matt]

Adapter für andere OPV brauchst du nicht basteln.

Einfach andere OPV einlöten, denn auch 14polige 741 ist ihre äussere Pin unbestückt.
Einfach von Pin 1 um 2 Pin verschieben, dann passt es mit 8polige Einzel-OPV.

Grüss
matt

[Martin]

klasse, danke !
Der hat schon Sockel, also mal rein damit.

lG Martin

[Oscillar1]

Hallo Martin,

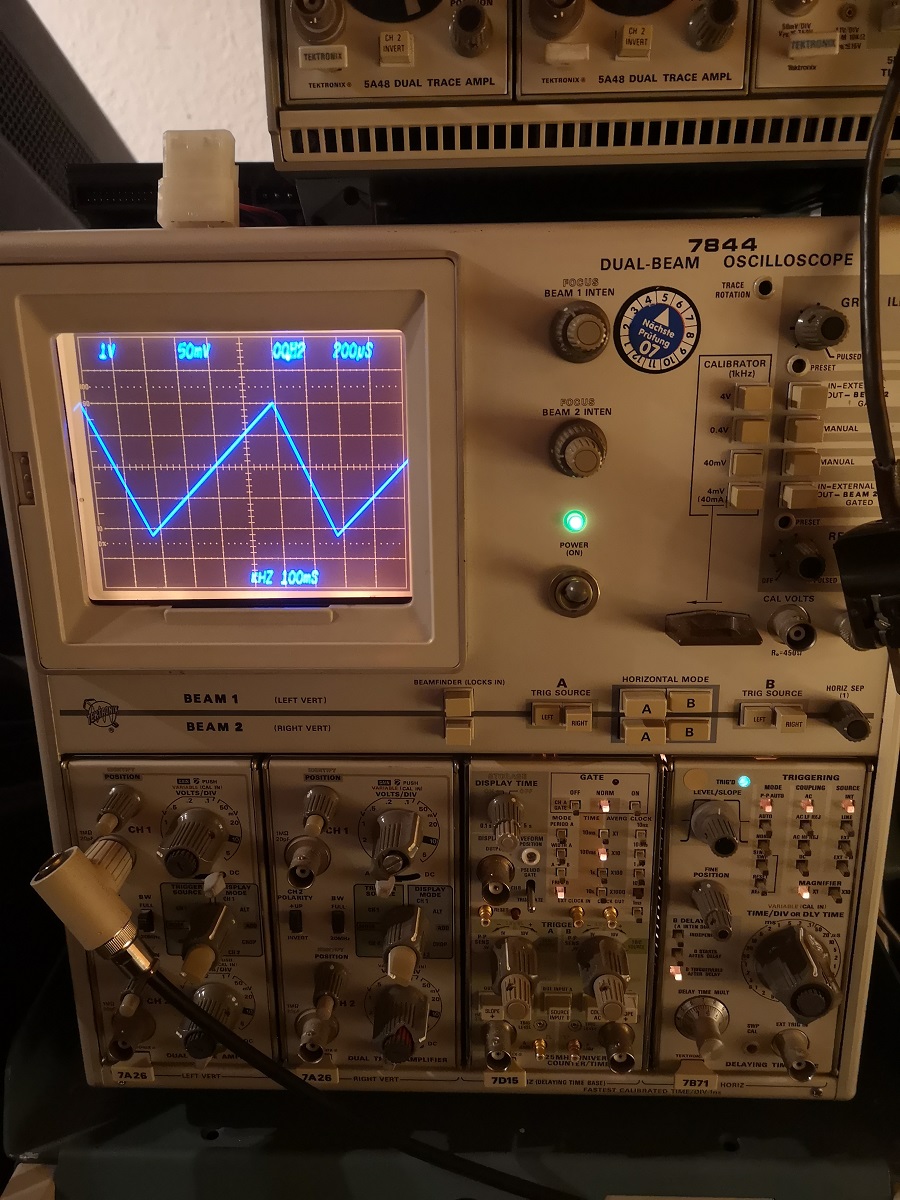

beim zweiten 7A26 Einschub unten ist ein Stück vom Knopf ausgebrochen. Stört dich das nicht an deinem ansonsten schönen 7844?
Gruss
Det

[Martin]

hallo Det,
und ob, ich hab aber keinen. Einen anderen Einschub deswegen kaputtmachen wäre ein NO GO
lG Martin

[JanW]

Dann wäre man ein Knopfgeier . . .

[Matt]

Aber eine 7A18AN kann man ruhig plündern.

Habe ich leider schonmal grössere geplündert ( TDS540A mit CPU Tod zerlegt, um andere bessere Modelle TDS754D aufzubauen)

Grüss
Matt
