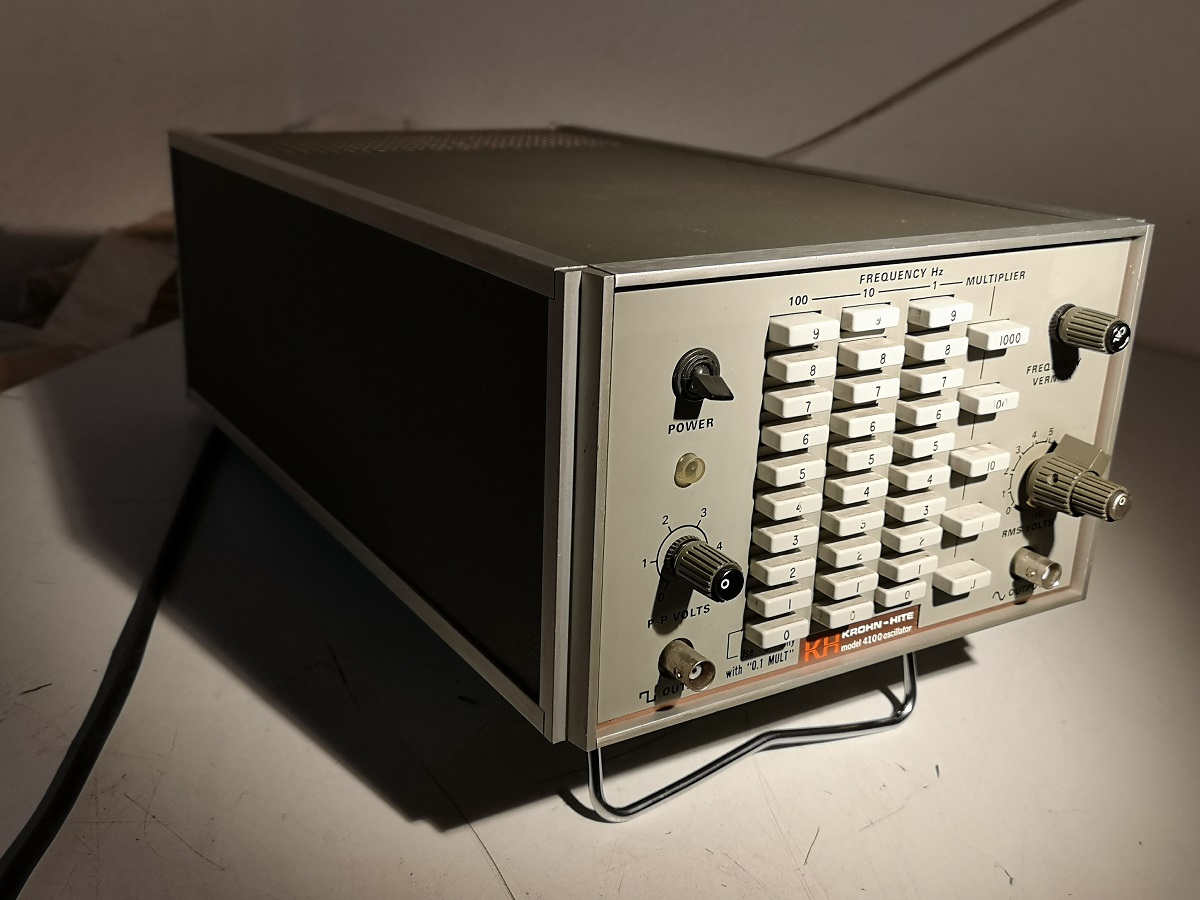

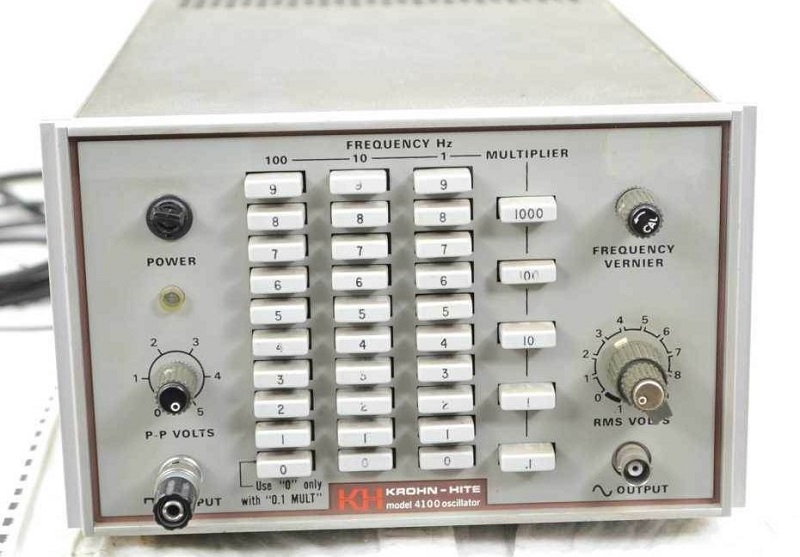

Sie bieten auf den Krohn-Hite 4100 Oscillator: Ein Sinusgenerator mit Drucktastensteuerung

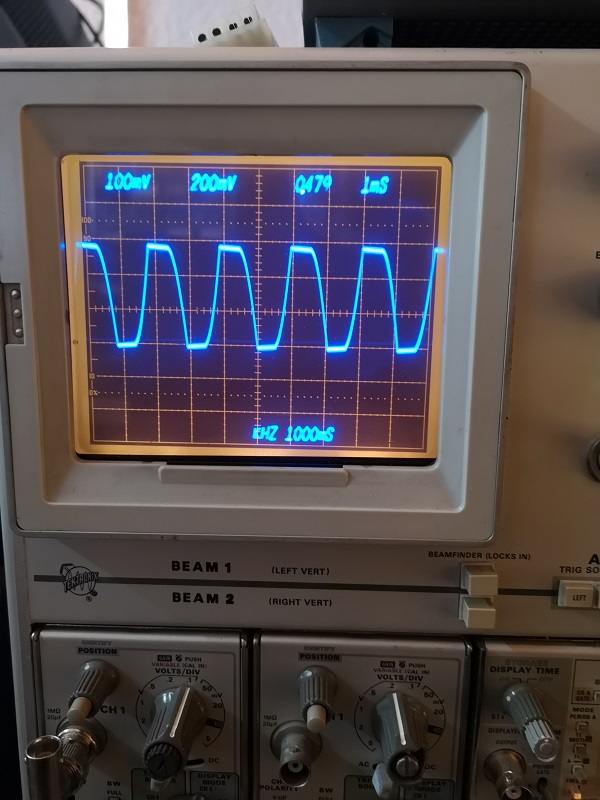

Zustand: Das Gerät ist reparaturbedürftig. Das Sinussignal ist stark verzerrt und erinnert eher an ein schlechtes Rechteck . Der Rechteckausgang ist in Ordnung. Die Ausgangsfrequenz liegt ziemlich daneben - bei 1000 Hz eingestellt sind es tatsächlich 887,6Hz. In den anderen Bereiche ist die Lage ähnlich, bis auf den 10.000Hz Bereich - da kommt nämlich gar nichts. Etwas staubig / schmutzig, normale Gebrauchsspuren. Augenscheinlich unverbastelter Zustand. Netzkabel mit US-Stecker und Schuko-Adapter.
Abmessungen: 22cm x 15cm x 38cm, Gewicht 6,2 kg.
Lieferumfang: Wie abgebildet mit Kopie des Service Manuals (englisch).
Seid ihr auch der Meinung da ist ein Versorgungsproblem?
Ich glaube an ein Schnäppchen ( 27,50 + porto)
Fehler 100% sicher, dass Amplitude-Stabilisierung von RC Oszillator spinnt.
Krohn Hite benutzt oft Quarzofen und NTC Widerstand. Wenn es übergeheizt wird -> schlechte Rechteck kommt aus ihm.

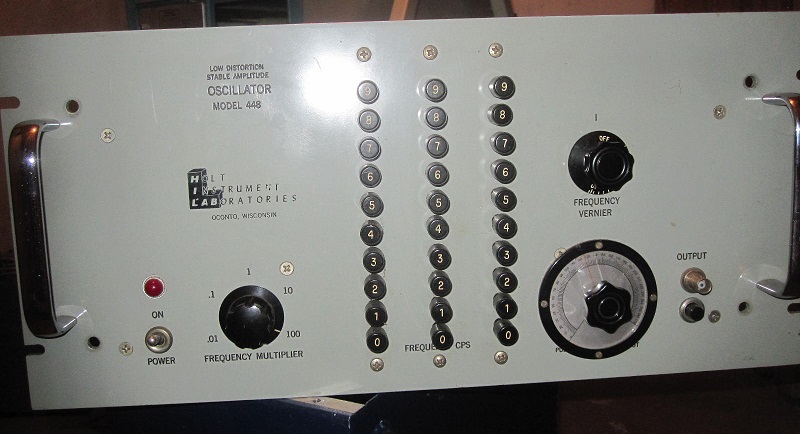

In Keller habe ich Röhrenbestückte Varianten von Krohn Hite ( Krohn Hite Modell 448) und der geht mittweile auf mir Sack.
Es gibt Interessierte dafür und immer springt der am Ende ab bzw. möchte nur geschenkt haben.
Die Fehlerbeschreibung sagt ja Rechteck wäre gut. Was mir auffiel ist krasse Frequnzabweichung bis 1kHz und oberhalb davon keine Schwingung, dazu noch verzerrte sinus, das sind zuviel Fehler für internes Problem ich spelulier drauf dass der eine falsche negative Betriebsspannung serviert, das würde das Chaos gut erklären
gestern eingeschaltet, der Trafo brummte laut dann warf er die kleine Sicherung.
Reparatur Nr.2
--------------------------------------------------
Versorgungsproblem.
einer der beiden Elkos zeigte einen Kurzen.
Abgelötet: Elko OK

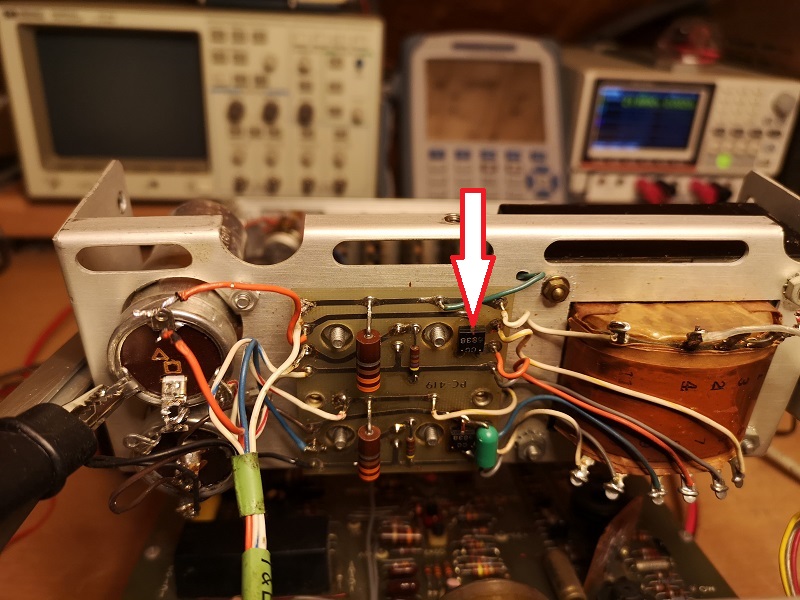

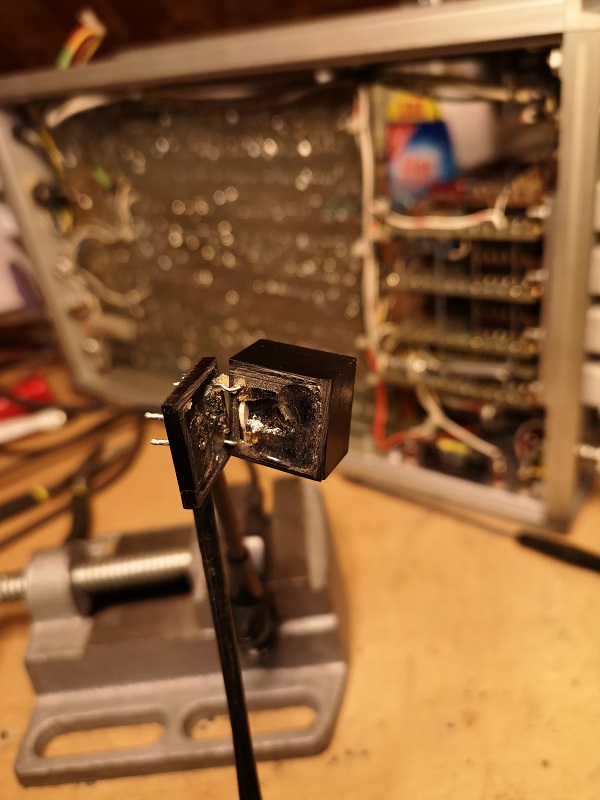

Der kleine Zweiwegegleichrichter wars, ersetzt durch 2x 1N4005
Der Vorbesitzer hat dem anderen wohl schon eine Diode huckepack gelötet

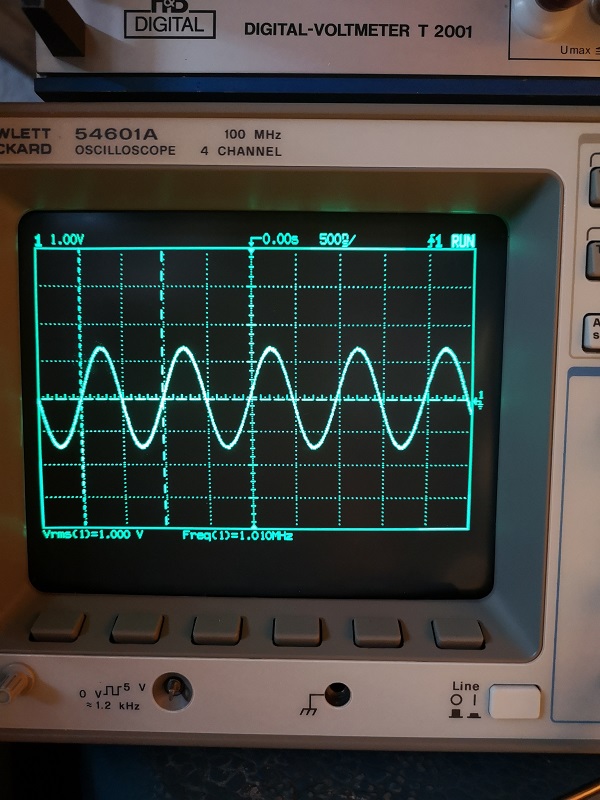

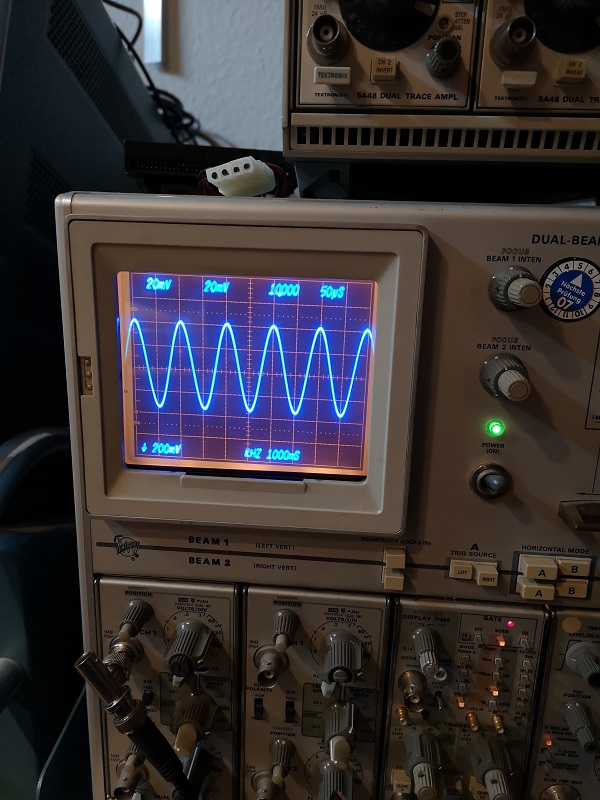

läuft wieder
