Meratronik V543 DMM

[ProgBernie]

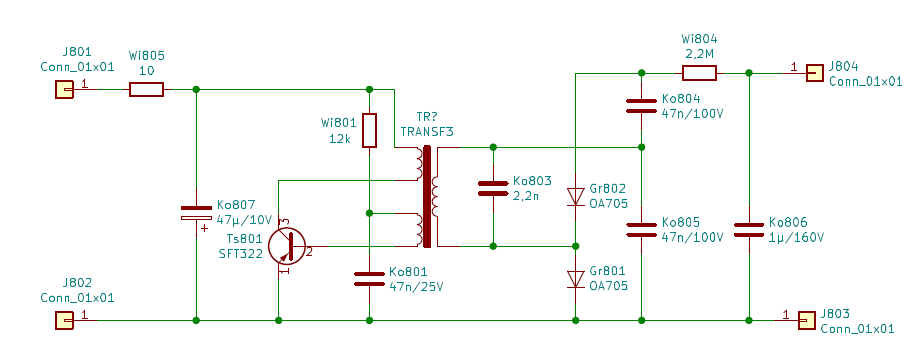

Der LF66 ist wohl aus Mitte der 60er. Die Halbleiterknappheit war so groß, daß man zwecks Einsparung eines Transistors eine Blinkschaltung gebaut hat, die mittels Eintransistor-Wandlers einen Kondensator auflädt und dann mittels Glimmlampe Kippschwingungen erzeugt:


Nachfolgemodelle hatten dann tatsächlich einen Multivibrator mit 2 Transen.

Ein paar Impressionen gibt es hier: https://photos.app.goo.gl/XGtqS5mWhvLutNhW6

[Martin]

Meratronik ist nach langem Dauerbetrieb ausgefallen mit der Anzeige 10000
ich hab wohl ein Elko übersehn? es zählt nicht. Kommt nach dem Forenupdate auf den Tisch.
Da sitzt jetzt noch ein Bassgitarrenvertärker *gähn*

[Martin]

es scheint die 5V inguard zu sein.

[Martin]

So, nachdem mir noch folgendes Unglück passierte: Beim Zuschrauben des Gerätes platzte die schöne rote Plexifront ...
gelang es dieses Ersatzteil zu beschaffen, jetzt pass ich gewaltig auf !
Meratronik Besitzern sei gesagt: passt auf ! Die Seitenteile vom Gehäuse drücken die Front zusammen, das ist übel konstruiert.
Plexifront in Sicherheit bringen und erst zuallerletzt und mit großer Vorsicht montieren.

Aktueller Stand.

Das Gerät zeigt beim Einschalten +10.000 wobei die 1 etwas später angemacht wird.
Ich vermute der Digitalteil, outguard, bekommt keinerlei Daten vom Inguard, es könnte also wieder Versorgung sein ..
