3585A

[Martin]

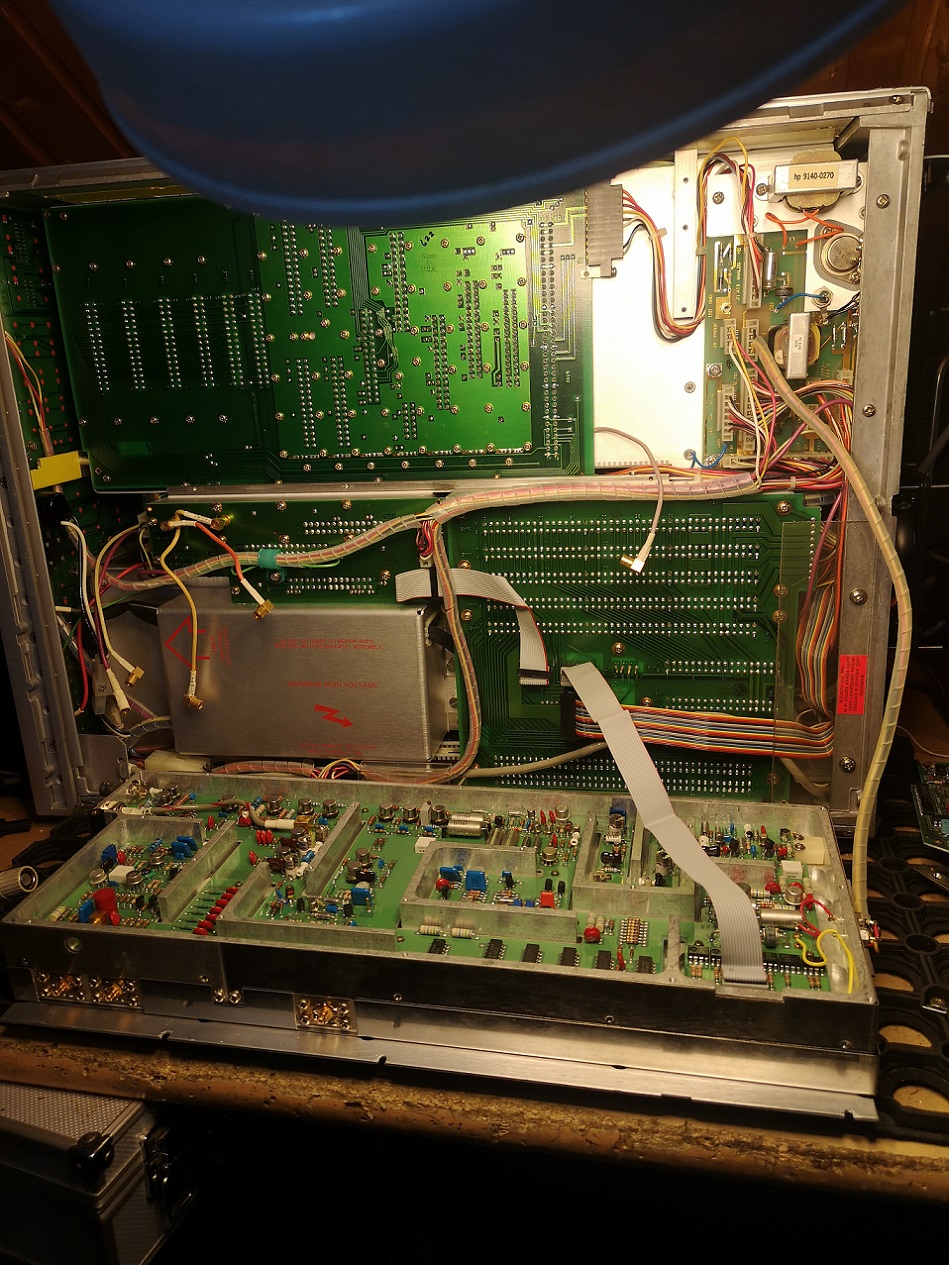

Eingangsteil. 50g Schrauben entfernt



Hier gehts um den Signalfluß bis zum 1. Mischer.
Die meisten TO5 die man sieht sind Teledyne Relais für Atten.

[Martin]

1 Diode
nochmal 1 verschmutzter Stecker,

jetzt hab ich Signal an TP3, Eingang des 1.Mischers. Da war vorher nichts.

[Martin]

ich hab dem Siglent eine kurze Gummiantenne gegeben und damit 20MHz auf dem Tisch verbreitet,
Dem 3585A ein 1:1 Kabel mit Krokoklemmen, offen, sodass er die rote Klemme als Miniantenne nutzt.

Fullsweep 0 - 40MHz AUTO
ein schönes peak genau auf der Bildmitte

Jetzt wird der erstmal montiert, dann TEST. Die Anzahl der Schrauben ist außerirdisch das dauert

[Martin]


putzmunter

[dh7dn]

Gratuliere Martin

[Martin]

der kam eben zurück auf den Tisch, Elkos..
das machen alle Oldies früher oder später.

[Martin]

es gab Abstürze der CPU. mit heftigstem Zappen. Der Bildschirm ging dadurch komplett off.
Ich hab nun den kompletten Digitalteil mit frischen Elkos versorgt, eine Fleißarbeit war das, und viel Nachschub.
War einer der unzähligen 47µF . Es hat sich gelohnt, der HP arbeitet wieder tadellos.

[Messtechniker]

Wo kann man eine Sondergenehmigung zum Erwerb von MIL-Spec Condies beantragen? Ich Frach ja nur......
Damit das Elend mit der Kondensatorpest mal aufhört.
Krieg langsam Pickel beim Wort "Kondensator".

[Martin]

der ist von 1981, die Elkos waren also garnicht übel. Da müssen wir durch das kommt immer und überall..
Wenn du deine Ruhe haben willst nimm einfach 105°C + lowESR.- Typen, die halten wirklich extrem lange.
So ein HP Analyzer ist da schon eine Zumutung, das sind ja 40kg-Geräte, rappelvoll.
Wirklich faszinierend wirds übrigends auf den Reglerkarten des Netzteils. Da gibt es axiale 2x47ßµF mit einem Draht am einen Ende, und zweien am anderen.

lG Martin

[Martin]

ich hab mich zu früh gefreut, er zappt immernoch.
Jetzt muß ich die Kondensatoren nachfüllen dann gehts an den Analogteil.
