Isolavi12

[Martin]

Danke. Ja sso stell ich mir das auch vor.
Die buchse ist 5pol Diodenstecker.

Hab nun erstmal den Verkäufer angeschrieben ob der den Tastkopf hat

[Obelix2007]

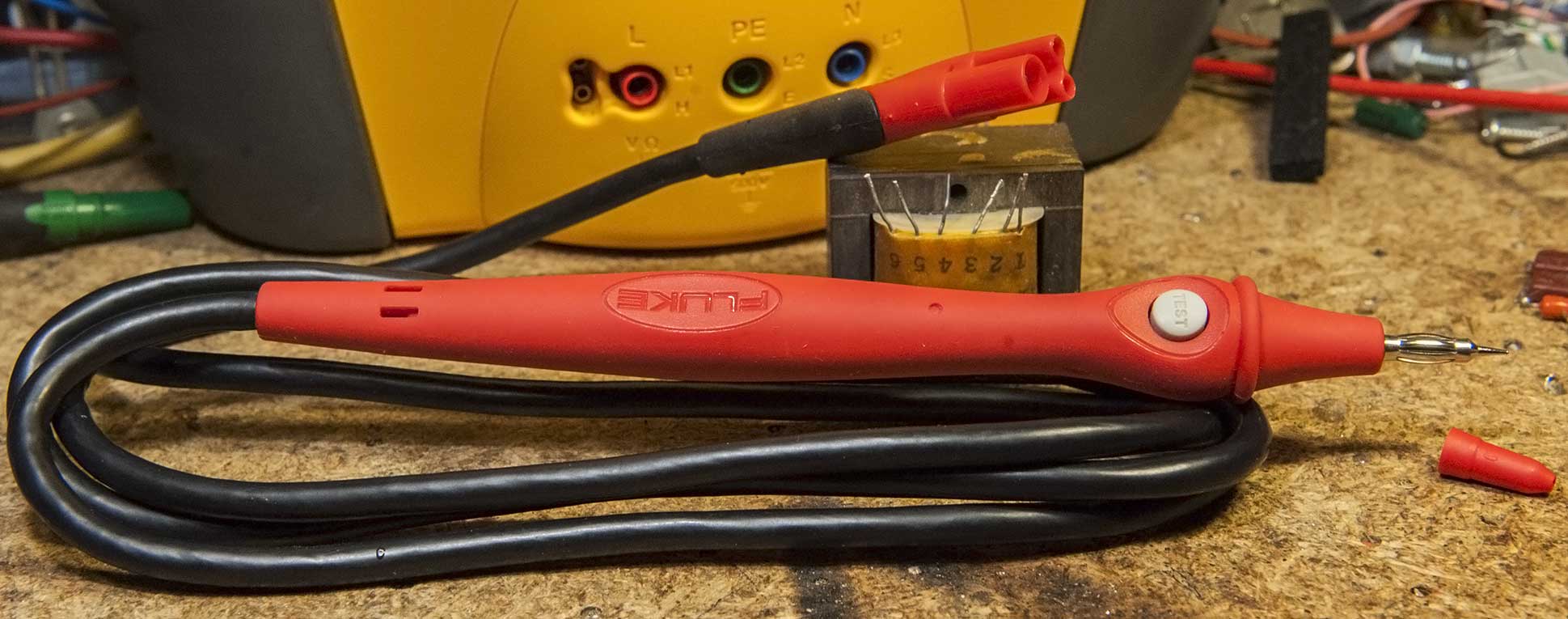

... ein Bild von dem "FLUKE-Ta(e)stkopf.


Gruß Horst

[Martin]

Danke.
Nflanders vom RBF hat seinen für mich untersucht. Es sieht so aus, daß der wirklich nur eine Taste enthält, läßt sich also bequem nachbauen

[Martin]

Der übernacht geladene Akku tut es ich muss noch rausfinden wie lange

[Martin]

Prüfspannungen:

Bei 250V kommen 370V
Bei 500V kommen 730V
Bei 1kV kommt (über...)

Die Messergebnisse sind aber glaubwürdig, so zeigte es auch die 10M vom DMM richtig an bei dieser Kontrolle.

[Henrik_V]

Also ein Fluke 27 zeigt 1600 V noch klaglos an.
Vom Messbereich her müsste das bis 3 kV gehen, obwohl nur 1 kV spezifiziert sind, aber meine HP Quelle konnte nur soweit ...

Um genau zu sein, das HP sollte 1600 V ausgeben und das Fluke hat 1598 V angezeigt...
Also voll in der extrapolierten Spec, wenn die Quelle stimmt, aber das hat sie beim langsam upskillen bis 1 kV prima gemacht

[Martin]

Es kann yein der hat ein geregeltes HV und die Regelung greift nicht.

[Martin]

der Stecker ist da.

[Stefan564B]

Hi,

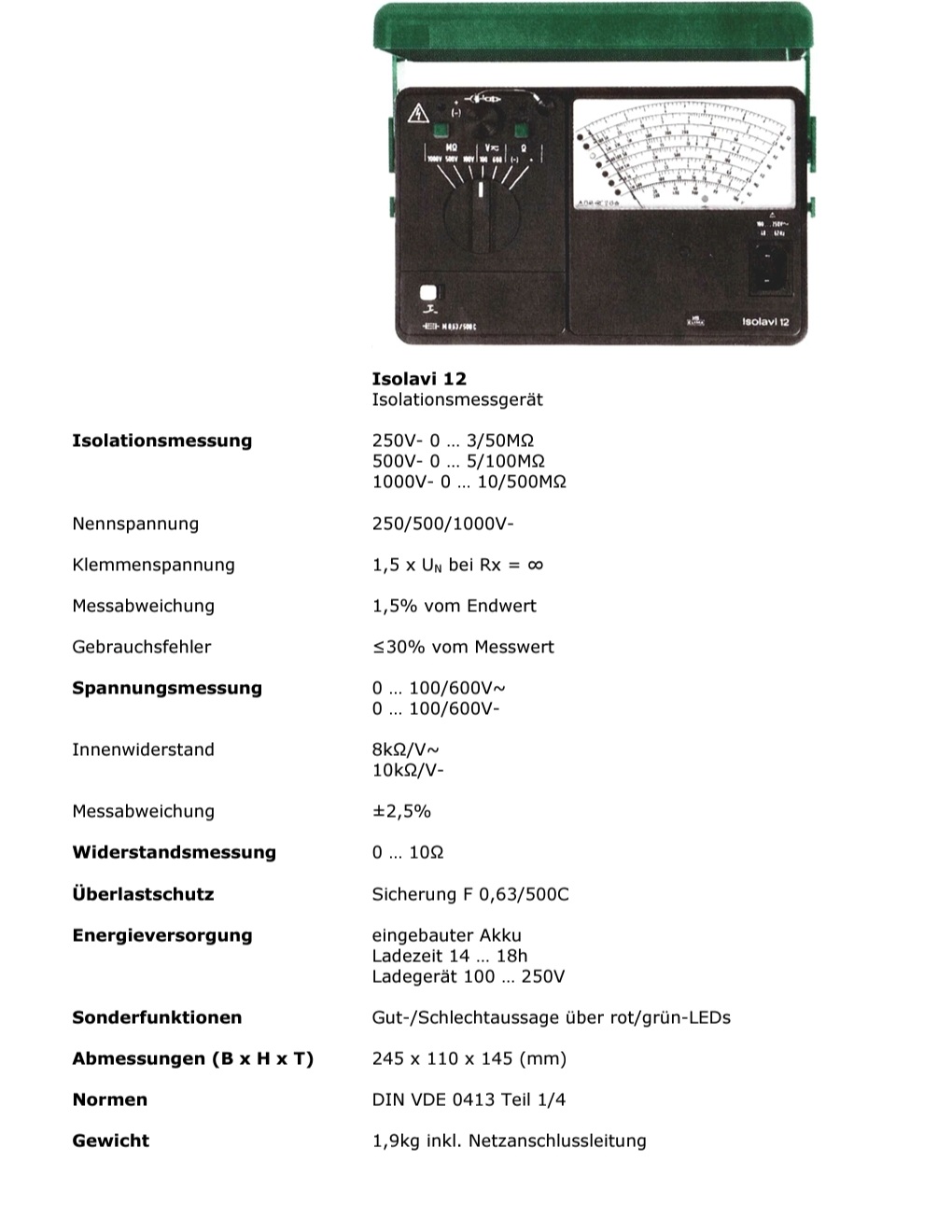

Die Spannungen passen. Laut Dabla ist die Leerlaufspannung ca. 1.5 x Un.

Mein Metriso 1000 bringt im höchsten Messbereich rund 1.6 kV an 10MOhm,
bei vollen Batterien..

Screenshot_20221030-145118_Adobe Acrobat.jpg (161.89 KiB) 6823 mal betrachtet

Gruß Stefan

[Martin]

herzl. Dank, ich dachte die Prüfspannungen sind genau das was anliegt.
