Meratronik V543 DMM

[Oscillar1]

Hallo Zusammen,

vielen Dank für Eure Meinungen zum Nordmende DIVO und Schilderung eurer Lebenserfahrung aus den 70ern.
Ja "Schaleco" Elkos habe ich auch noch nie gesehen. Es gab mal eine Radiomarke aus den 1930er Jahren die so hieß, aber ob das noch die Restfirma ist?
Ich habe sogar noch einen Nordemende Messgeräteprospekt aus dieser Zeit mit Preisliste. Nur habe ich den heute leider nicht gefunden. Das ärgert mich gerade sehr!
Und das ist überhaupt immer spannend was die Sachen damals gekostet haben. Ja ich denke schon, Radio- und Fernsehwerkstätten hatten weniger diese damals teuren DIVO.
Diese hatten erstmal Meßsender für eventuelle Abgleich-Arbeit bei Reparaturen. Alles "Digitale" war ja prinzipiell zu der Zeit teuer!
Ich habe auch noch aus der gleichen Serie einen 20MHz Zähler. Der kostete gegenüber den Digitalvoltmetern noch etwas mehr. Glaube 2500DM. Kann man sich heute nicht mehr vorstellen.
Offene Potis waren aber damals durchaus üblich. Vorallem in der Unterhaltungselektronik bei Fernsehern. Aber bei Messgeräten hätte man doch ruhig gekapseltere Typen wählen können.
Also irgendwann habe ich Zeit nach dem "DIVO" und dem Counter "DIC" zu schauen. Der Counter hat auch eine "Test" Stellung. Da erwarte ich das er eine I hochzählt. Natürlich tut er das nicht! Es ist zum heulen. HP Zähler wie die 5245L und 5248L haben das selbst im unrestaurierten Zustand gemacht.
Beim Loch in der Mitte fehlt wohl noch eine Option TCXO?

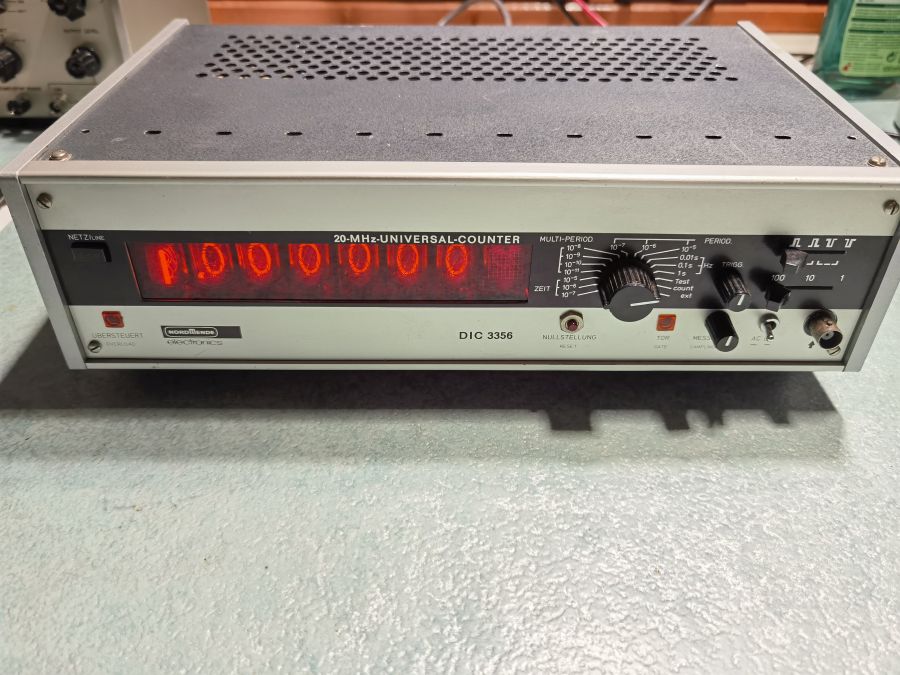

Nordmende DIC 3356 front.jpg (141.57 KiB) 10313 mal betrachtet

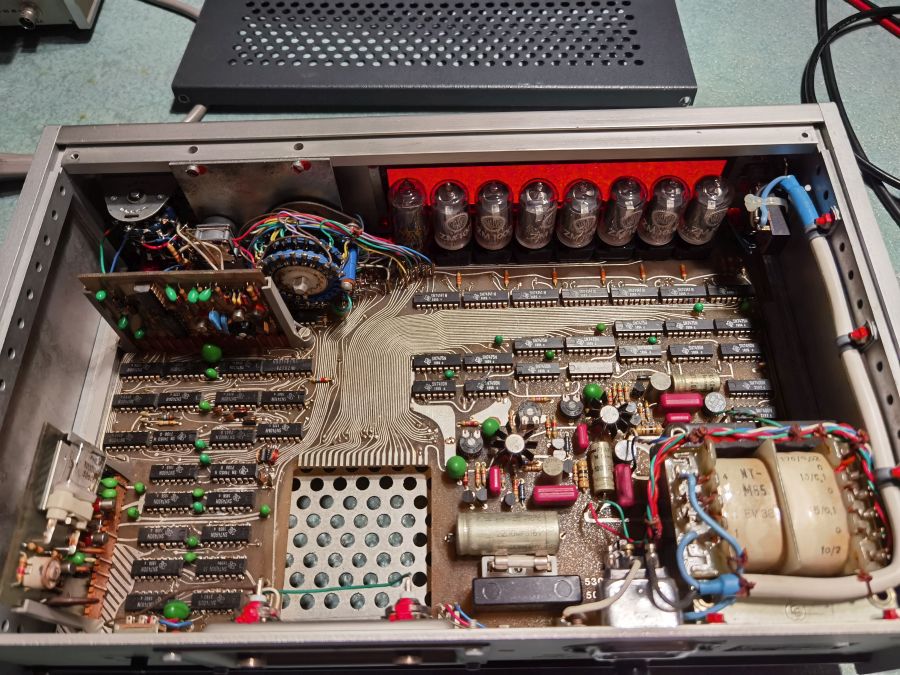

Nordmende DIC 3356 innen.jpg (200.44 KiB) 10313 mal betrachtet

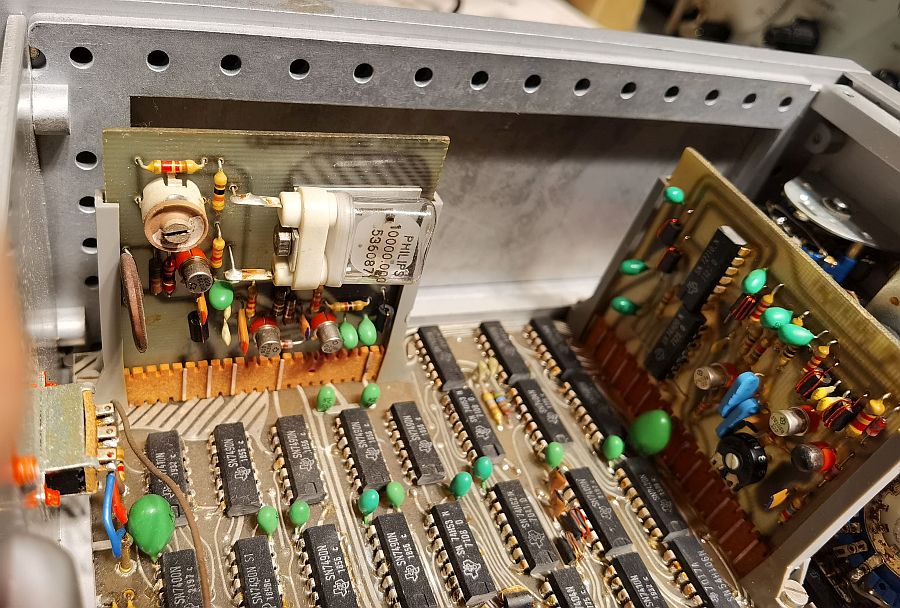

Nordmende DIC 3356 Quarz in Glasgehäuse.jpg (183.44 KiB) 10313 mal betrachtet

Gruss
Debo

[chronos42]

Das Loch in der Mitte scheint eine Option für eine Schnittstellenkarte zu sein, sieht so aus als werden die BCD Daten direkt nach drausen gegeben, was auch immer da dann angeschlossen werden sollte.
TCXO war bei diesen Geräten eher unüblich, da musste ein gewöhnlicher Quarz ausreichen, das war genau genug.
Die vielen grünen Tantals warten mit Begeisterung auf ihre Chance ein kleines Feuerwerk zu veranstalten. Die Scheißdinger hat damals ja fast jeder eingebaut, auch Tektronix, das war eben modern und Stand der Technik.
Nur hp war da schlauer, die haben teure axiale Flüssigtantals eingesetzt, die funktionieren auch nach fast 50 Jahren noch perfekt, wie ich gerade an einem reparierten und restaurierten hp 3575A Gain/Pase Meter bewundern konnte. Kein einziger defekter Tantal oder Elko, nur ein FET und ein uralter 74L90, ein historischer low power TTL Zähler.

[Martin]

Das Teil ist wohlbehalten angekomnen und zur Freude aller hat es ein servicemanual mit dabei

[Matt]

Deutsch oder polnische Anleitung ?

Grüss
Matt

[Henrik_V]

Der Nordmende-Zähler sieht mir stark nach einem Schurich(t?) Zähler aus.. muss mal suchen gehen, wenn ich aus dem Urlaub wieder zurück bin.

Mit Manual ist das V543 natürlich noch schöner

[Martin]

Das Manual ist deutsch und hat auch die Schaltpläne.

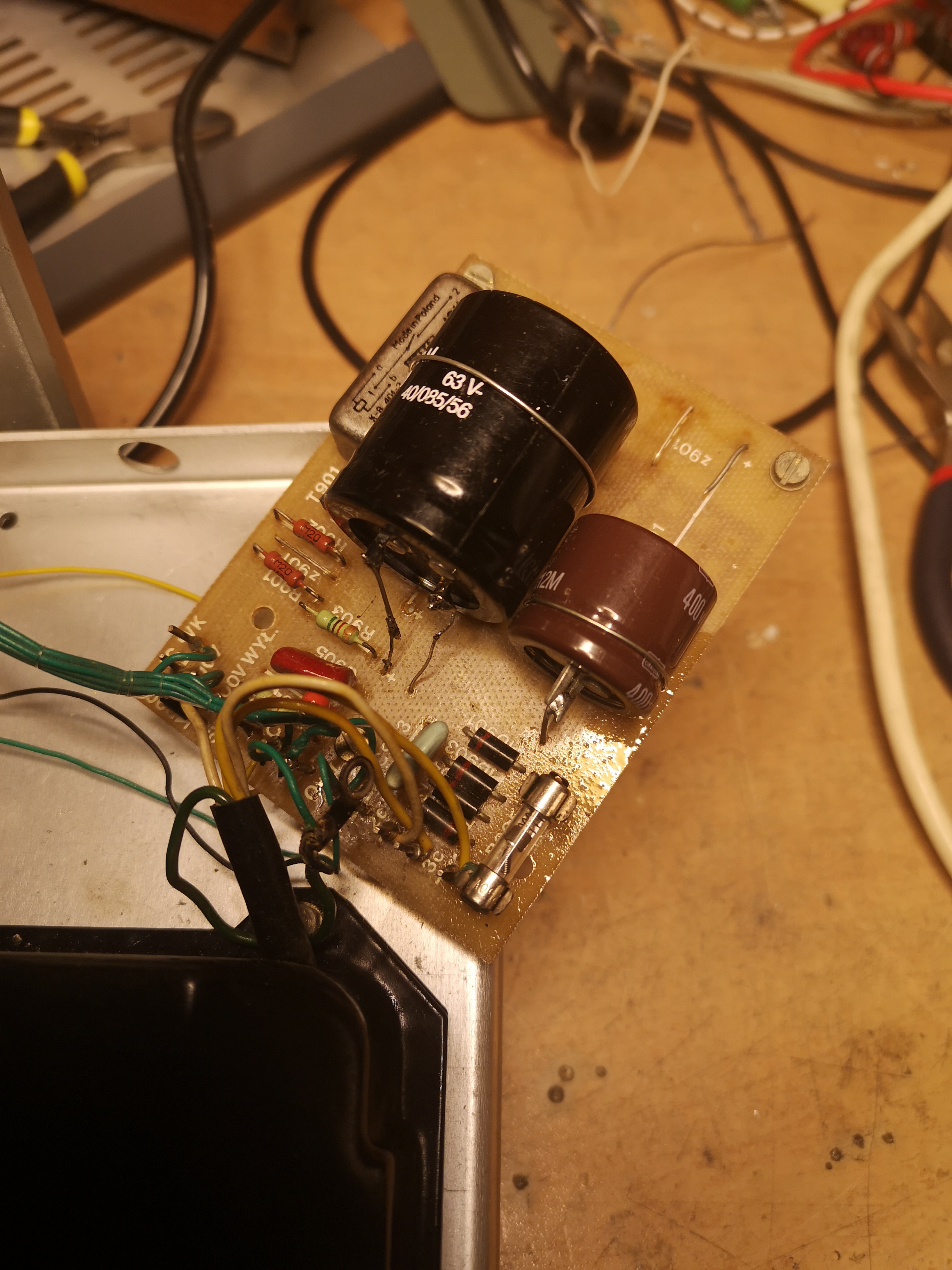

Ich hab schon die erste Baustelle, Versorgungsplatine an der Rückwand hat Grünspan und wackelige Lötnägel

[Martin]


[Matt]

Machste du Sicherungshalter sauber (besser auswechseln ), oder ?

Grünspan an Sicherung, das ist gernell typische DDR-Sicherung-Problem. Den ersetze ich immer durch Neuware und Sicherungshalter austauschen, wenn nicht geht -> saubermachen.

Nachlöten, vorsichtig! Platinenmaterial ist wirklich minderwertig, ebenso Lötzinn.

Grüss
Matt

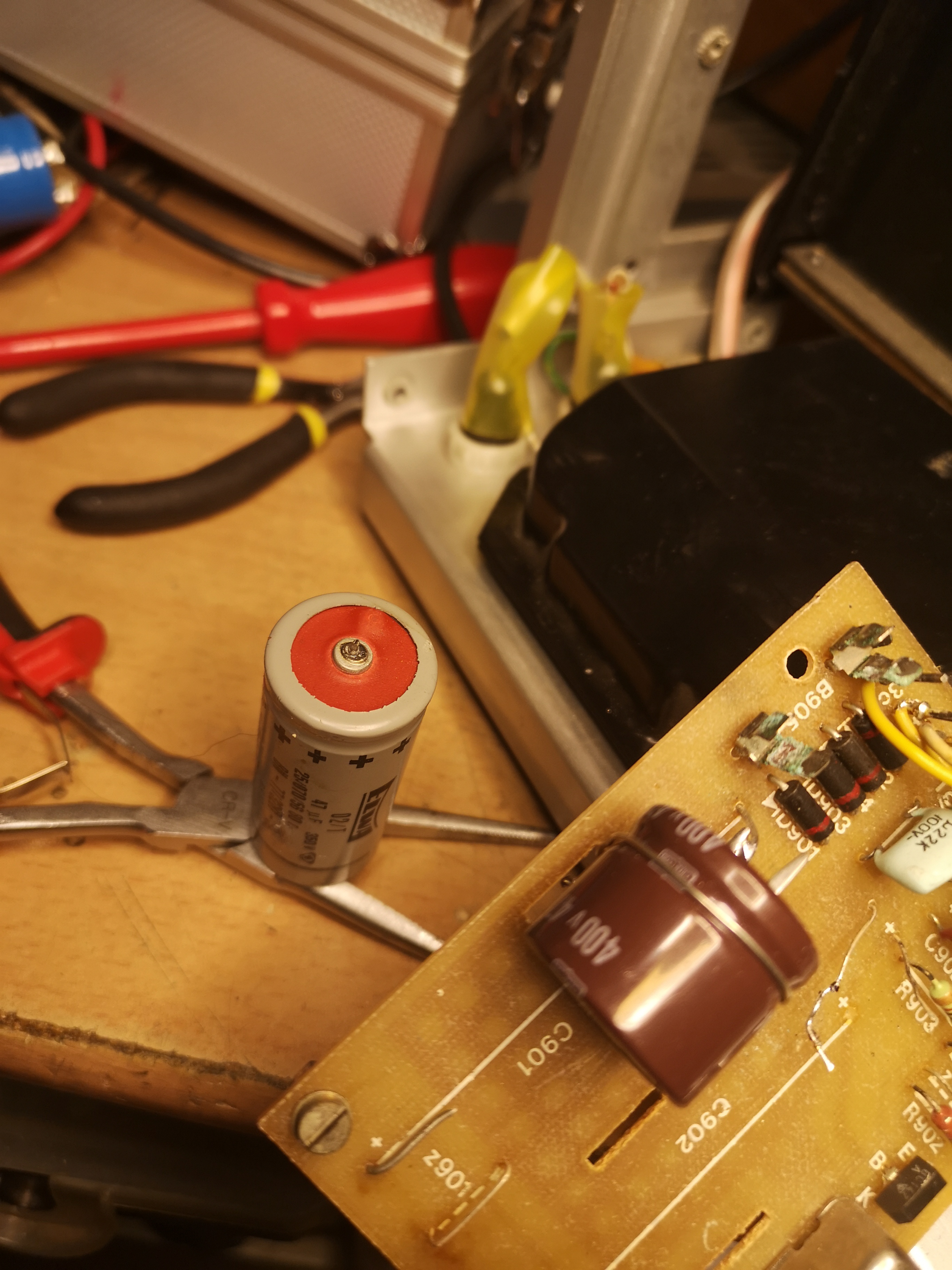

[Martin]


[Martin]

Die Sicherung war durch oxidiert, sie hatte sogar innen Grünspan. Erneuert
