R&S - UPGR Reparatur

[Messtechniker]

Nachtrag: Mit einfach TF-Buchse einbauen war nix. Seufz.
Der Hörerverstärker war noch kräftig defekt. Von 6 Transistoren fehlten schon zwei.
3 weitere waren defekt (offen). Es gab also nur einen Überlebenden.
2 Rs fehlten und 2 UKW Drosseln fehlten. Ob da einer mal kräftig Dampf
auf den armen Hörerausgang gegeben hat?
Nach Ersatz für die fehlenden/defekten Teile löppt alles wieder.
Fehlende Abschirmbleche auch eingebaut. Ziemlich mistig das Ausmessen der Bohrungen,
da alles etwas eng ist.
So nur noch Dauerlauf mit nachfolgender Parameterkontrolle lt. Serviceanleitung.
Ach ja, für die fehlenden Füße auf der Rückseite muss ich mir auch noch was einfallen lassen.

[Oscillar1]

Hallo Messtechniker,

auch von mir ein dickes + und Danke für's zeigen. Ich habe das Modell schon öfters in der Bucht gesehen. Zu dem Fussproblem: Ja sowas habe ich bei Geräten ähnlichen Alters von Philips auch. Da noch ein Fuss vorhanden ist, könnte man diesen ja bestimmt nachdrucken?
In der Bucht bieten welche Füsse zu den bekannten TEK und hp Scopes an. So in der Art dann.

Grüsse
Debo

[Messtechniker]

Also was die UPGR Füße angeht, so habe ich mich zunächst für die schnelle Lösung
aus der Bastelkiste entschieden. Meine Lösung ist nicht schön aber weicher als das Original,
so dass das Messwerk besser geschützt ist. Ist mir wichtig, da das Gerät ständig genutzt werden soll.
Einen Originalfuß zum Nachbauen mit einem 3D-Drucker habe ich noch
- siehe Abbildung -, falls es mal verkauft werden soll.
Übrigens: Eigenrauschen, wirklich nur Rauschen und kein Brumm, mit kurzgeschlossenem
Eingang liegt bei - 114 dBu bei einer Bandbreite von 22 bis 22 kHz.
Also 10 nV/Wurzel Hz entspricht ca. 7 kOhm.

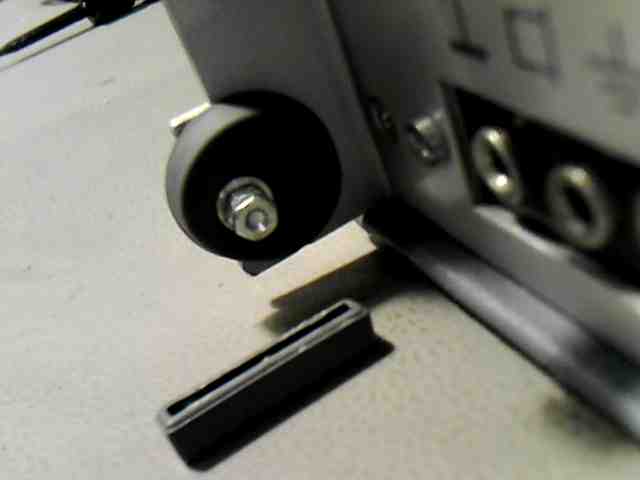

UPGR Fuss neu und alt - Innen03.jpg (9.69 KiB) 12902 mal betrachtet

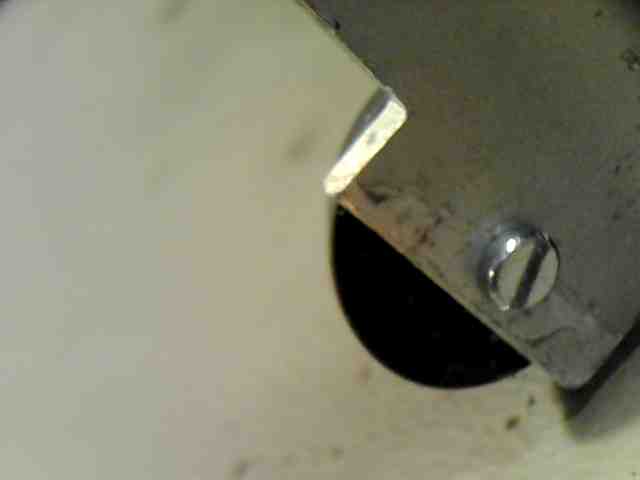

UPGR Fuss - Aussen02.jpg (5.35 KiB) 12902 mal betrachtet

[ProgBernie]

UPGR Fuss neu und alt - Innen03.jpg

Der eckige Trog ist der O-Fuss? Da könnte man ja problemlos aus TPU etwas flexibles drucken, ggf. auch mit größerer Höhe zwecks besserer Dämpfung.
Wenn Du die Masse schickst...

[Messtechniker]

Hallo Bernd,
du hast PM.

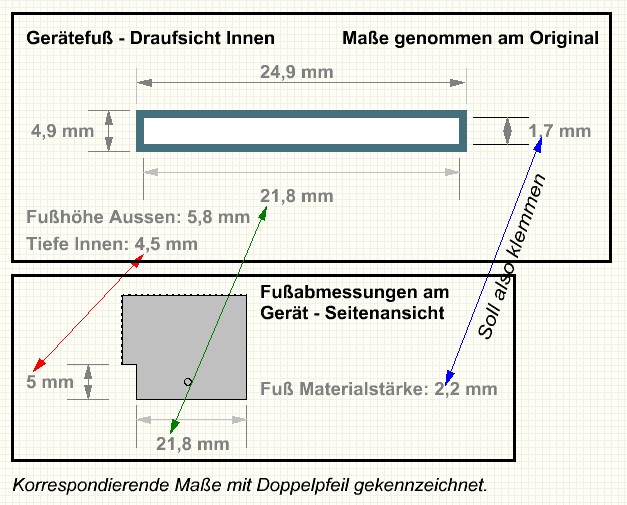

Hier die Maßzeichnung für den zu bauenden Fuß und die Fußaufnahmemaße am Gerät selbst.

UPGR Fussabmessungen.jpg (100.1 KiB) 12893 mal betrachtet

Euer Messtechniker

[ProgBernie]

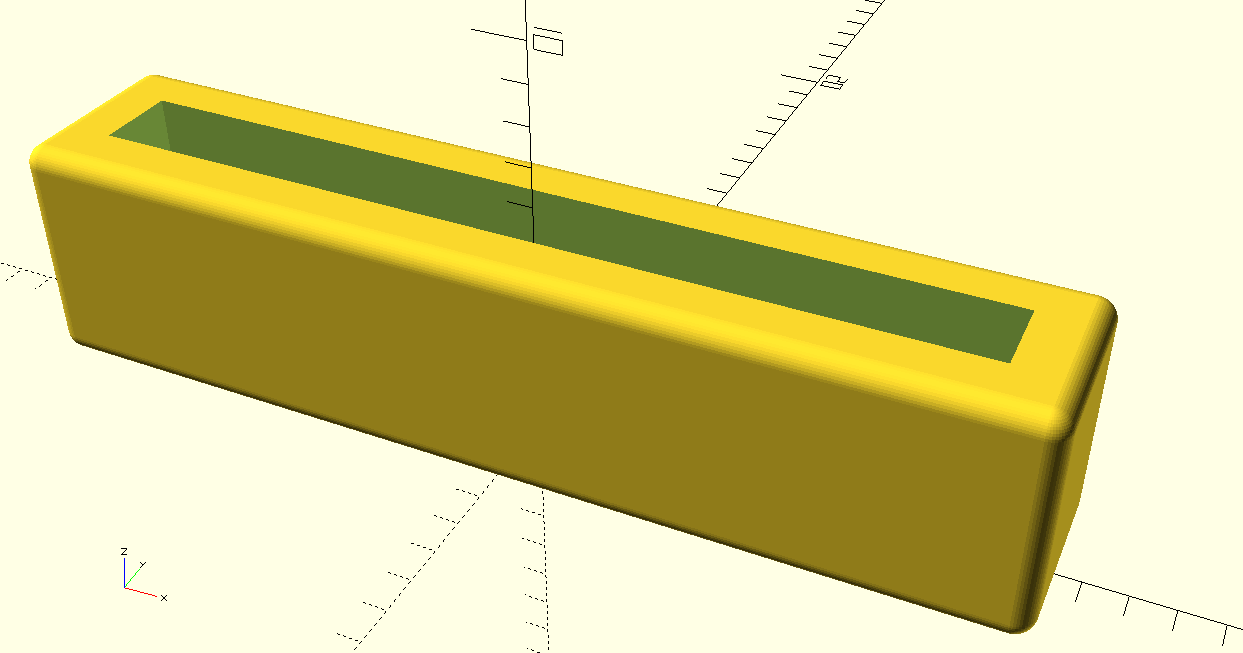

Etwa so?


Ich könnte den Boden etwas dicker machen (aktuell laut Deinen Massen etwa 1,3mm stark, also sogar dünner als die Seitenwände) um eine bessere Dämpfung zu erreichen, wenn das platzmässig passt.

[Messtechniker]

Sieht gut aus. Der Boden kann durchaus etwas dicker sein.
Das Gerät steht dann einfach etwas höher bei besserer Stoßdämpfung.
Daumen hoch.

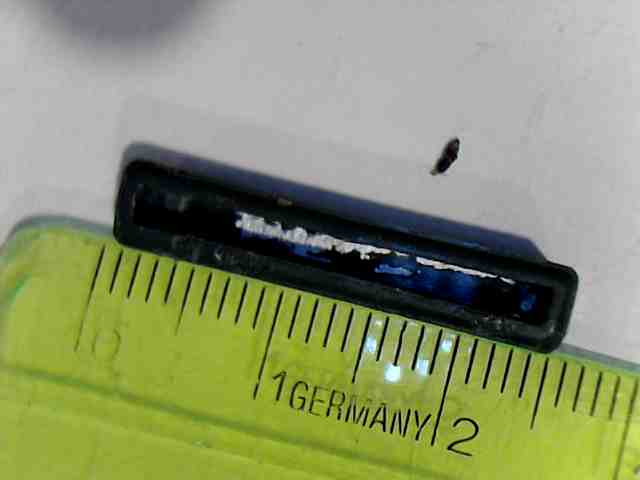

Hab' noch ein Bild von dem Originalteil angehängt.
Farbe ist wahrscheinlich ein tiefes Blau-Grau. Ein einfaches dunkelgrau
würde auch zum Gerätedesign passen.

UPGR Fuß - Original 02.jpg (11.67 KiB) 12878 mal betrachtet

[ProgBernie]

OK, ich mach mal einen mm dicker zum testen.
Ich kann alle Farben liefern, solange sie farblos transparent milchig sind
Die Musterfarbpalette findet sich hier: viewtopic.php?f=8&t=299#p1809

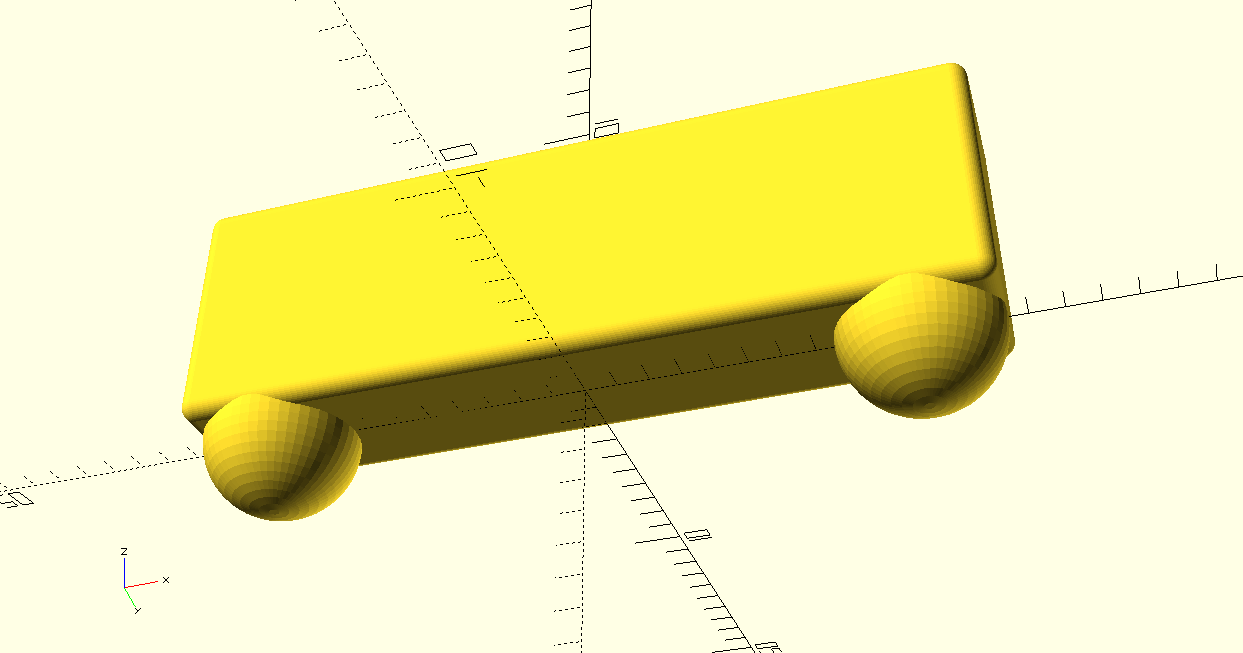

Ich habe noch mal ein zweites Design gemacht, mit runden Füsschen:


[Messtechniker]

Auch gut.

[Henrik_V]

Habe neben anderen schönen Dingen heute einen 6er Block TF Buchsen aus dem Schrott geklaubt. Sind aber leider als Block vernietet.
Bleibt also im Suchraster
