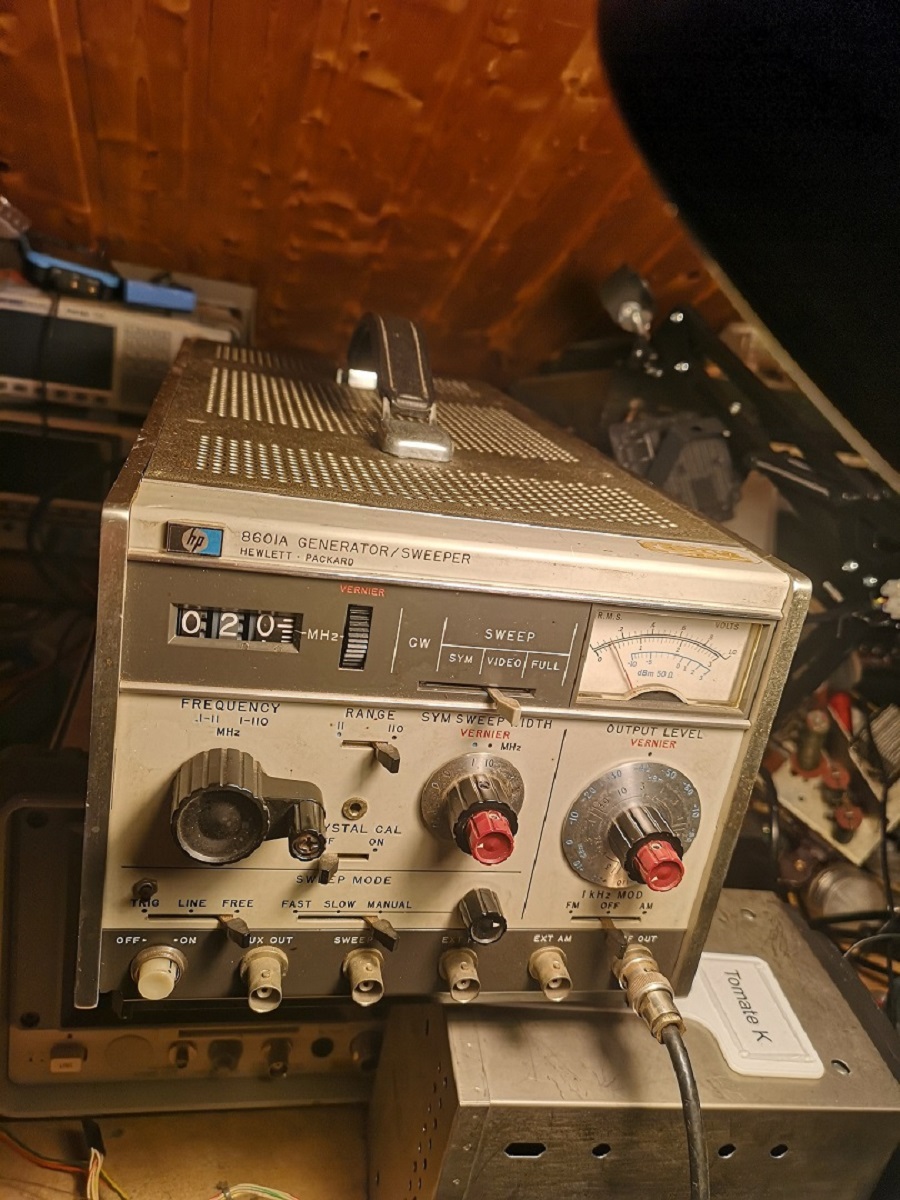

8601A Sweeper

[Martin]

man kurbelt sich zum Ziel.

Sweeper, auch manuell mit Poti, sehr gut für Wobbeln und RF.

0,1 - 11MHz und x10 1 - 110MHz
AM+FM möglich, auch mit externem Ton
Atten, geht prima.

Problemchen: <300kHz schwingt der viel zu hoch, da ist was faul.


[Peter7000]

Gratuliere! Ich finde den für sein Alter (1969+) recht praktisch (leichter könnte er schon sein ...) und verwende ihn auch immer wieder einmal trotz digitaler Konkurrenz. Nicht viel falsch einzustellen ... und eine schöne Ausgangsleistung (+20dBm), wenn auch mit Oberwellen in den höheren Bereichen.

Nachteilig sind die Hybrid-Module im Fehlerfall, aber die Kiste ist ziemlich robust, und für den Krisenfall nimmt man als modernen Ersatz ein paar BFG35 auf einem kleinen Print (oder a la Frankenstein).

Wg. 300 kHz: Der 8601A mischt einen 200-310 MHz VCO um 200 MHz herunter. Wenn der VCO Offset nicht stimmt ...
Schau einmal im Manual S. 5-5, "5-9 VTO Adjustment" und die folgenden 2 Seiten – gegenseitig abhängige Einstellungen.

[Martin]

klasse, herzlichen Dank Peter.
Stimmt schon die Oldies haben teils hoch überlegene Konkurenz auf dem Arbeitsplatz was ihre Einsätze verringert. Aber hier und da, warum denn nicht.. Ich arbeite auch oft mit einer lustigen Mischung aus Glüh + Digital. In diesem Falle wär die Konkurenz der SWP.
