Siemens R-Dekade

[Martin]

Praxis

Da die Manganinwicklungen einen wirklich tollen Eindruck machen hab ich mir die Anschlusskabel vorgenommen.

Hierzu wurde ein Messkabel mit Krokodilklemme versehen welche eine spitze Nadel hält.
Die andere Klemme, = Mp-0 kam an das blanke Ende des Kabels.

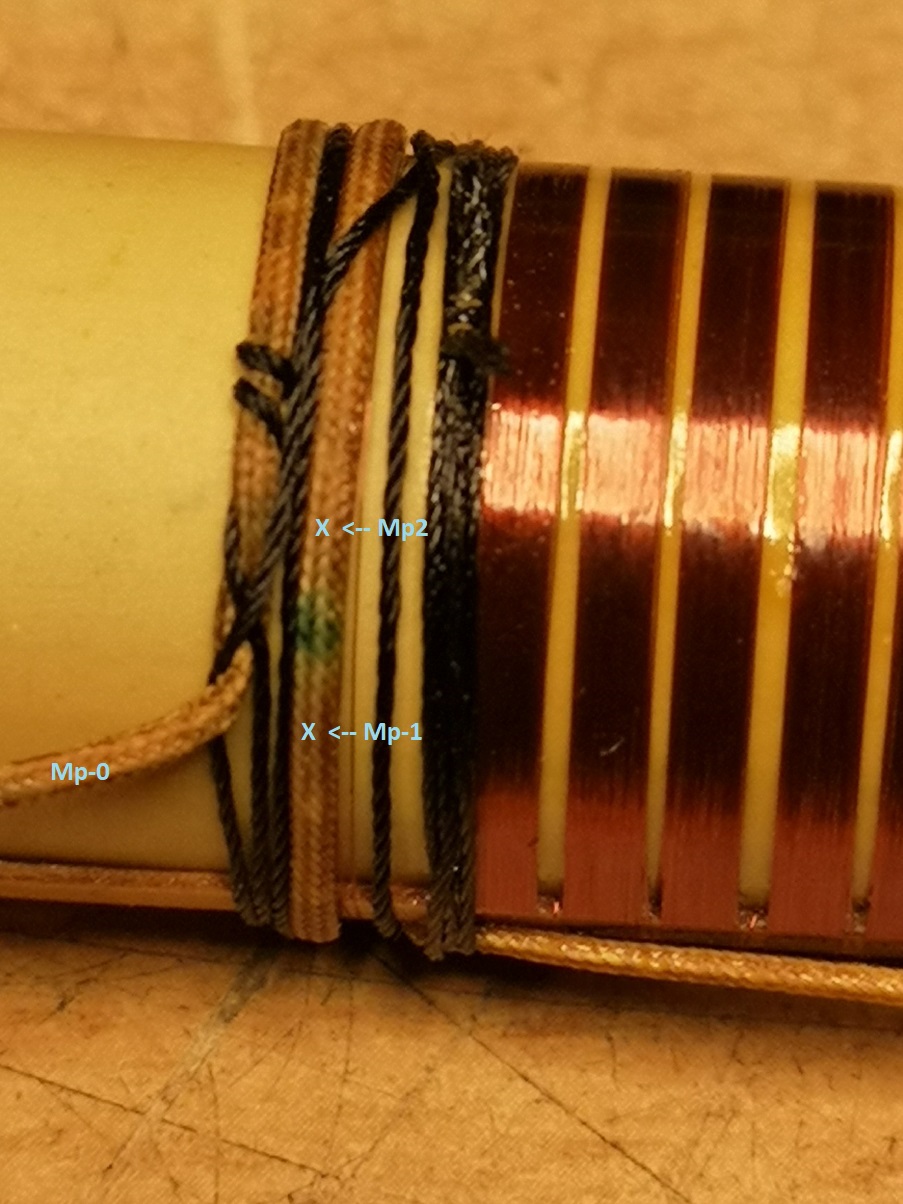

Nun wurde vorsichtig durch das Isoliergewebe gepiekt und der Widerstand dabei gemessen.

So haben wir Mp-0 zu Mp1 = Durchgang,
aber von Mp-0 zu Mp2 = keinen Durchgang ...
d.h. das gesuchte Problemchen ist sichtbar und grün

geht nun weiter, cut.


[Martin]

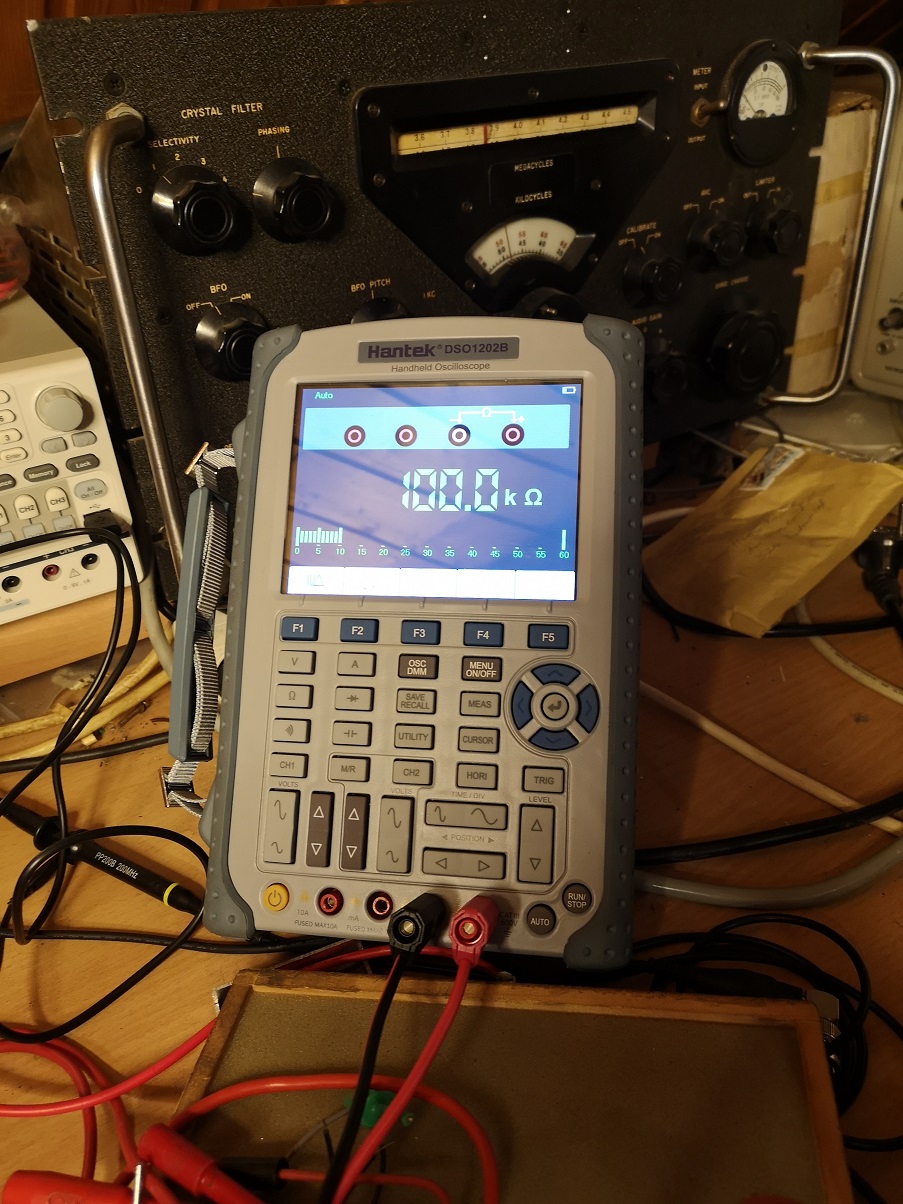

das Kabel wars, hier sind die 100k.
Damit kann ich sie zumachen


[dh7dn]

Gratuliere zur erfolgreichen Reparatur! Sehr schöner und sauberer Innenaufbau... Keramik und Isabellenhütte-Präzisionswiderstandsdrähte

War die Fehlerursache vielleicht Korrosion des Kupfermaterials oder vielleicht doch ein Hotspot, der irgendwann mal den elektrischen Kontakt unterbrochen hatte?

[Martin]

Wäre das durch einen Peak entstanden hätten wir einen Schaden an der Wicklung bekommen da deren Querschnitt ganz erheblich dünner ist als der vom Anschlusskabel. Zwischen den beiden Messpunkten ist es grün, Grünspan. Es könnte eine mechanische Beschädigung des Drahtes vor seiner Verwendung sein und jede Menge Zeit zum korrodieren. Solche grüne Stellen auf Gewebeschlauchisolierungen verdienen besonderes Interesse. "Da ist was faul"

Kleiner Hinweis: wer solch eine Baustelle hat: bei mir gibts Isabellenhütte direkt von der Rolle, noch mit der alten PLZ drauf, 1985, d.h . "aged"
Manganin mit 69,7 Ohm/m
Und im schlimmsten alle Fälle: ich fahr auf dem Heimweg täglich an der Isabellenhütte vorbei.

[Martin]

Messreihe 4leiter..

Alle null. 0,011 ohm.

Stufen 0.1 ohm.

0,111
0.211
0.311.
0.411
0.511
0.611
0.712 *
0.811
0.911
1.011
0.011 null

Schalter 1ohm
1.011
2.011
3.011
4.011
5.011
6.011
7.011
8.011
9.011
10.011

0.012 null, tempdrift 0.01
Schalter nun 10ohm

10.012
20.012
30.012
40.012
50.011 *
60.011 *
70.011*
80.010*
90.010*
100.011*

Null. 0.0012
Schalter 100ohm
99.996
199.97
299.93
399.91
499.89
599.87
699.86
799.82
899.80
999.78

Null.0.013
Schalter 1k

1000.04
2i000,1
3000,2
4000,6
5000,6
6000.8
7000,9
8000.8
9001.2

Null 0.013
Schalter 10k

10000,.2
20000
30000
40001
50001
60001
70001
80000
90000
100000

Null.0.012

Soll = ist

0.3 = 0.313
100.6 = 100.598
393.8 = 393.74
5558 = 5558.6
47002 = 47003
111.111k = 111.111k

[Peter7000]

Das Gerät hier ist so ein Fall, wo Geruchsfernsehen/WWW sehr fehlt

[Martin]

Noch immer kein Schätzeisen.
Unser Kästchen nimmt es auch nach den vielen Jahren noch sehr genau.
