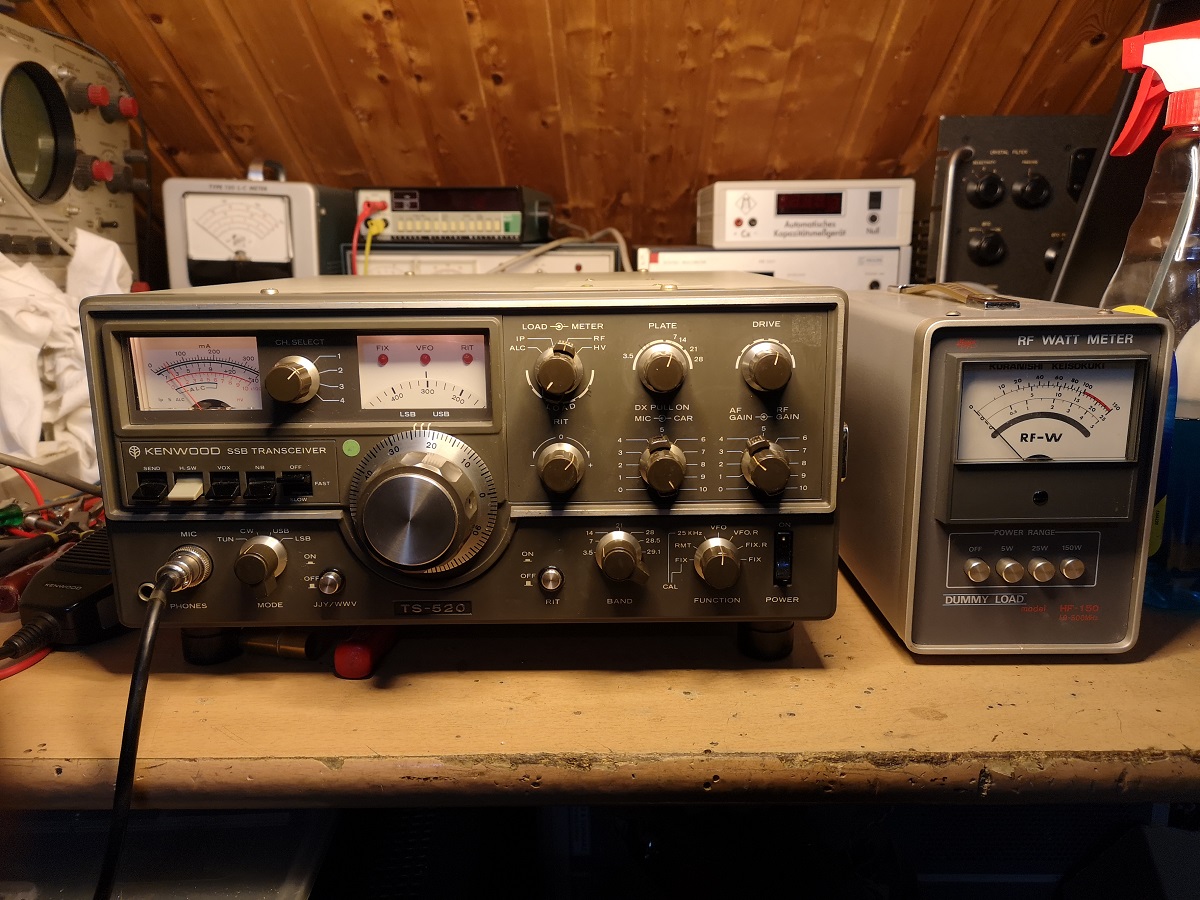

Funktionstest TS520

[Martin]

was muß ich denn einstellen damit der HF abgibt?


Empfängerrauschen laut da.
Eingestellt für SSB
7 MHz, Plate dazu passend,
das Keisokuki ist ein 150W Dummy mit Anzeige
Mic OK, wenn man drückt clickt Relais
VOX: arbeitet auch, also Mic OK
HV: wenn man drückt zeigt er die an, OK
RF : (da kommt nix)
Mach ich was falsch oder ist der defekt?

danke
lG Martin

[Martin]

Nachtrag: die VFO Lampe in der Mitte ist aus wenn man drückt.
Es könnte evtl sein daß der eine Steckbrücke verlangt hinten?

[Martin]

im Web gefunden:


The TS-520 rear panel REMOTE VFO sockets pins 8 and 9 must be shorted together in order for the TS-520's internal VFO to operate

Das wird es sein
lG Martin

[Martin]

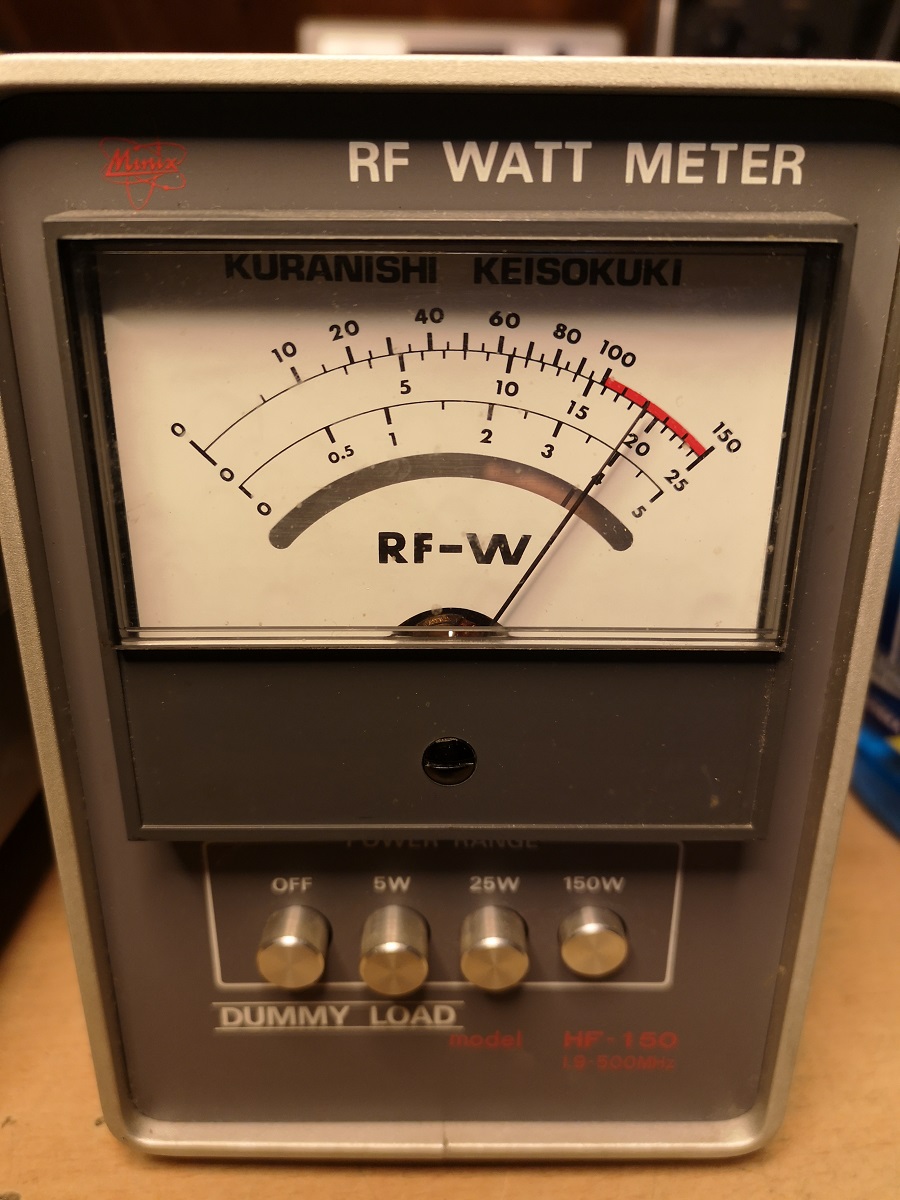

120 muntere Wättchen


die Röhren sind somit putzmunter.
lG Martin

[Martin]

dieser TS520 geht an ralrnrw.
Er wird mein Quasselpartner für eine Röhrenrunde auf 80m
ich nehm dann das FT101 dafür.
lG Martin

[ProgBernie]

Glückwunsch. Der TS820 in unserer Clubstation DL0JZ ist vor Jahren mal einen qualvollen Röhrentod gestorben. Irgendjemand hat den wohl gnadenlos fehlabgestimmt oder überlastet, die Glaskolben hatten sich eng an die Anodenbleche geschmiegt und alle Sicherungen waren geflogen...
